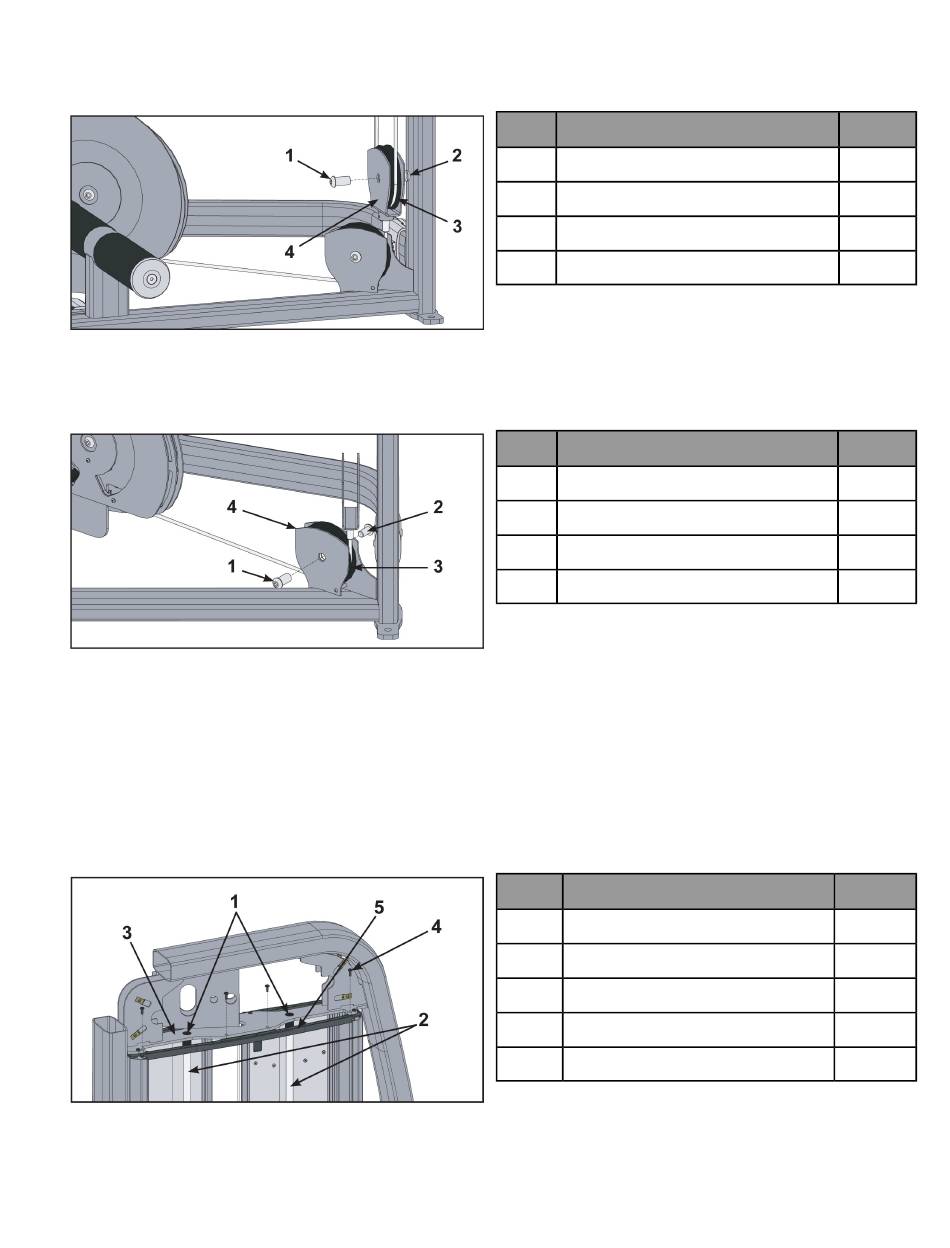

Retirez l'arbre de poulie
1. Retirez les vis six pans à tête bombée et le boulon de l'arbre de poulie qui maintiennent la poulie arrière au
support arrière de poulie, à l'aide de deux clés Allen de 5/16 po.
2. Retirez la poulie du support de poulie.
3. Retirez les vis six pans à tête bombée et le boulon de l'arbre de poulie qui maintiennent la poulie inférieure
au support de poulie, à l'aide de deux clés Allen de 5/16.
4. Retirez la poulie du support de poulie.
5. Mettez le câble de côté pour le réinstaller plus tard.
Retirez les plaques de poids
1. Tournez le bouton de réglage des poids jusqu'à sélectionner 0 lbs (0 kg).
2. Retirez les quatre vis cruciformes et le support plastique pour accéder aux coulisses.
1 Boulon de l'arbre de poulie
2 Vis six pans à tête bombée
3 Ensemble poulie arrière
4 Support de poulie arrière
1 Boulon de l'arbre de poulie
2 Vis six pans à tête bombée
3
4 Support de poulie inférieure
1 Cache supérieur des coulisses
2
3
4
5
Page 12 de 26
Description
Description
Poulie inférieure
Description
Coulisseau
Plaque des coulisses
Vis cruciforme
Support plastique
Qté
1
1
1
1
Qté
1
1
1
1
Qté
2
2
1
4
1
