Déconnectez le câble

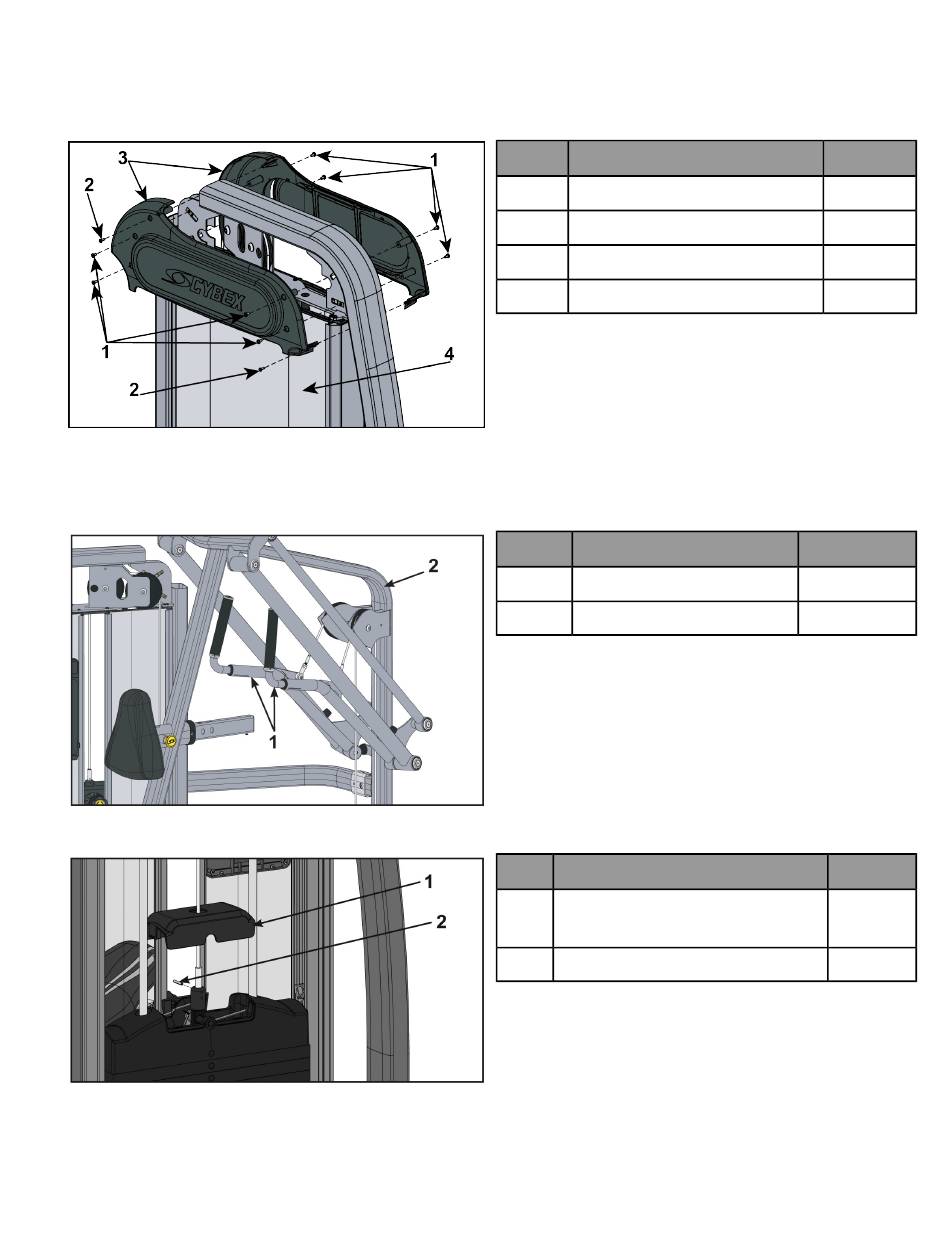

1. Notez les passages et les raccordements des câbles. Ceci vous aidera à les réinstaller correctement.
2. Retirez les dix vis qui maintiennent les caches supérieurs (avant et arrière) du cadre en utilisant un tournevis
cruciforme.
3. Baissez le cache supérieur avant le long du câble pour avoir accès à la poulie.
4. Faîtes glisser le panneau arrière vers le haut et retirez-le.
5. Fixez les bras au cadre avant de retirer la goupille de spirale. Les bras glisseront s'ils ne sont pas sécurisés.
6. Pressez sur les côtés du cache supérieur de la colonne de poids, et tirez vers le haut.
7. Retirez la clavette connectant le câble, à l'aide d'un marteau et d'un pointeau de 3/16 po.
1
2
3
4
1
2
Cache supérieur de la colonne de
1
2
Page 11 de 26
Description
Vis 10-32
Vis # 8
Couvercle supérieur
Panneau arrière
Description
Bras
Cadre
Description
poids
Clavette
Qté
8
2
2
1
Qté
1
1
Qté
1
1
