2 Fonctionnement

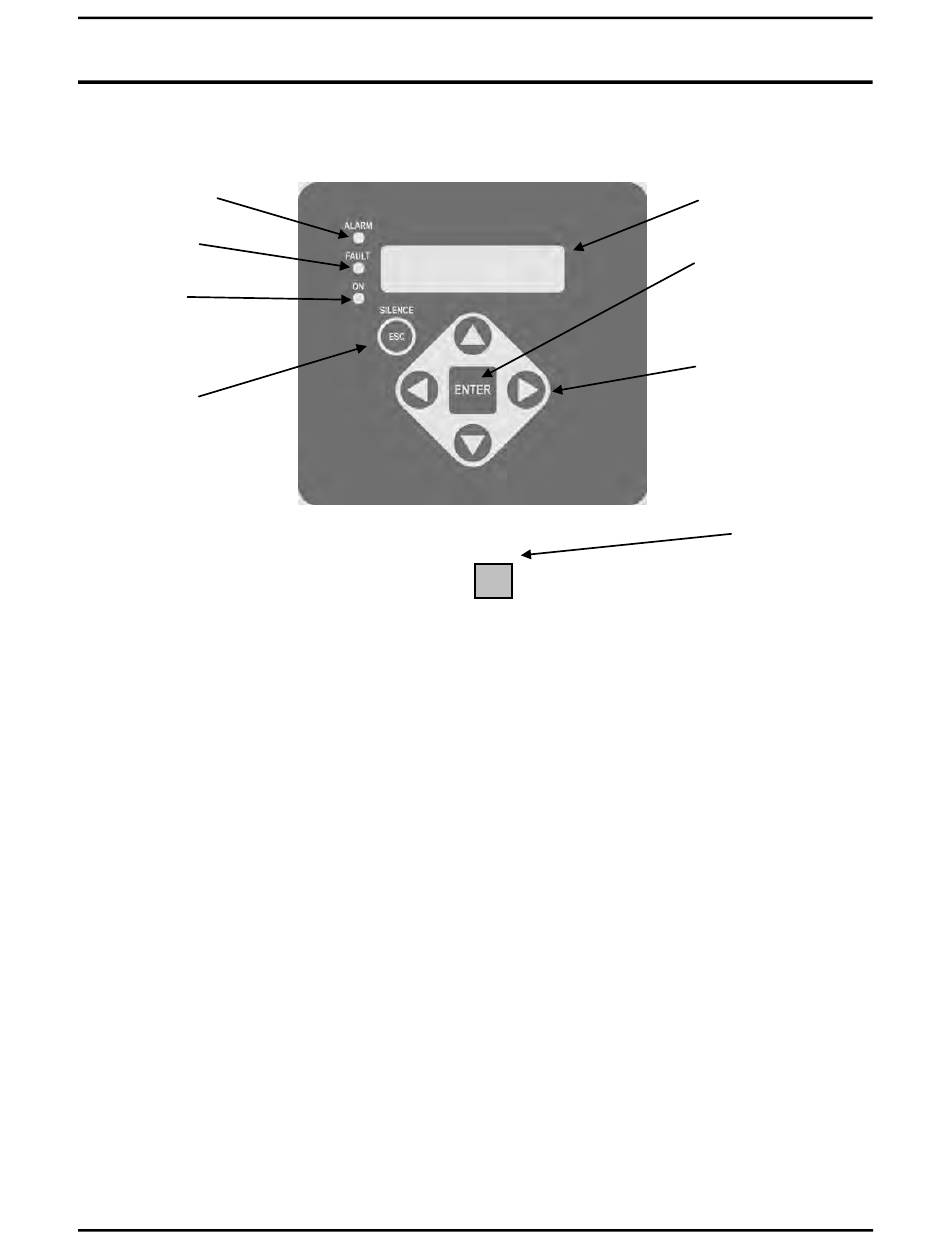

2.1 Affichage et commandes panneau avant
ALARME (voyant
rouge)
DÉFAUT SYSTÈME
(voyant jaune)
ANALYSEUR
sous tension
(voyant vert)
Clignote pendant
le préchauffage
SILENCE / ESC
Appuyez sur ce bouton pour :
• désactiver temporairement
l'alarme sonore
• revenir à l'écran précédent
sans enregistrer les données
Entrez dans le mode Menu Control/Setup en
appuyant sur une quelconque des touches flèche.
2.2 Inspection
L'unité HM a été soigneusement inspectée et testée avant sa sortie d'usine. Toutefois, il est recommandé
de vérifier l'analyseur avant son utilisation. Vérifiez la partie extérieure du boîtier pour vous assurer qu'il
n'y a aucun signe apparent de dommage dû au transport. Ouvrez le boîtier et vérifiez la partie intérieure
de l'analyseur pour voir s'il n'y a pas des composants en vrac qui se seraient détachés pendant le
transport. Si vous constatez le moindre dommage, veuillez contacter votre fournisseur pour assistance.
2.3 Branchement des tuyaux d'échantillonnage et
d'évacuation
2.3.1 Aperçu
Il faut tirer un tuyau d'échantillonnage du gaz depuis l'unité HM jusqu'à la zone à tester. Un tuyau d'air de
purge optionnel peut également être branché pour alimenter l'analyseur en air frais afin de réinitialiser le
détecteur infrarouge sur une valeur de 0 ppm pendant le cycle de purge. Un tuyau d'évacuation optionnel
peut également être branché pour évacuer le gaz réfrigérant de l'analyseur.
2.3.2 Branchement du tuyau d'échantillonnage du gaz
Pour brancher le tuyau d'échantillonnage du gaz, insérez simplement le tuyau dans le raccord coudé et
branchez celui-ci sur la prise d'échantillonnage de gaz de l'analyseur comme illustré sur le schéma ci-
dessous.
La longueur du tuyau d'échantillonnage du gaz peut atteindre 15,2 m (50 pieds). Toutes les courbures
des tuyaux doivent avoir un rayon d'au moins 13 cm (5") pour que l'air puisse passer correctement. Si les
tuyaux sont entortillés ou obstrués, l'analyseur peut ne pas fonctionner correctement.
L'extrémité de ce tuyau doit être placée à proximité d'une source de fuite potentielle et positionnée de
manière à réduire la possibilité d'aspiration de vapeurs, aérosols, huile, eau, poussière ou autres
contaminants dans l'analyseur.
Manuel d'instructions 3015-4584 Rév 12
Analyseur d'halogènes
ÉCRAN
D'AFFICHAGE
Touche ENTER (ENTRÉE)
• Appuyez sur cette touche pour
mettre à zéro la valeur de crête
• En mode Menu Control/Setup*,
appuyez sur cette touche pour
enregistrer une valeur affichée
FLÈCHES
En mode Menu Control/Setup*,
utilisez ces boutons pour :
• déplacer la flèche (>) sur
l'écran d'affichage jusqu'à la
fonction désirée
• faire défiler les données
• changer la valeur d'une fonction
Commutateur de
mise
sous/hors tension
(ON/OFF)
5
