Check the appliance is electrically safe and gas sound when you have finished.
Pour régler les supports avant, tournez les socles pour lever
ou abaisser.

Raccordement de l'Alimentation en Gaz

Doit être conforme aux normes appropriées.

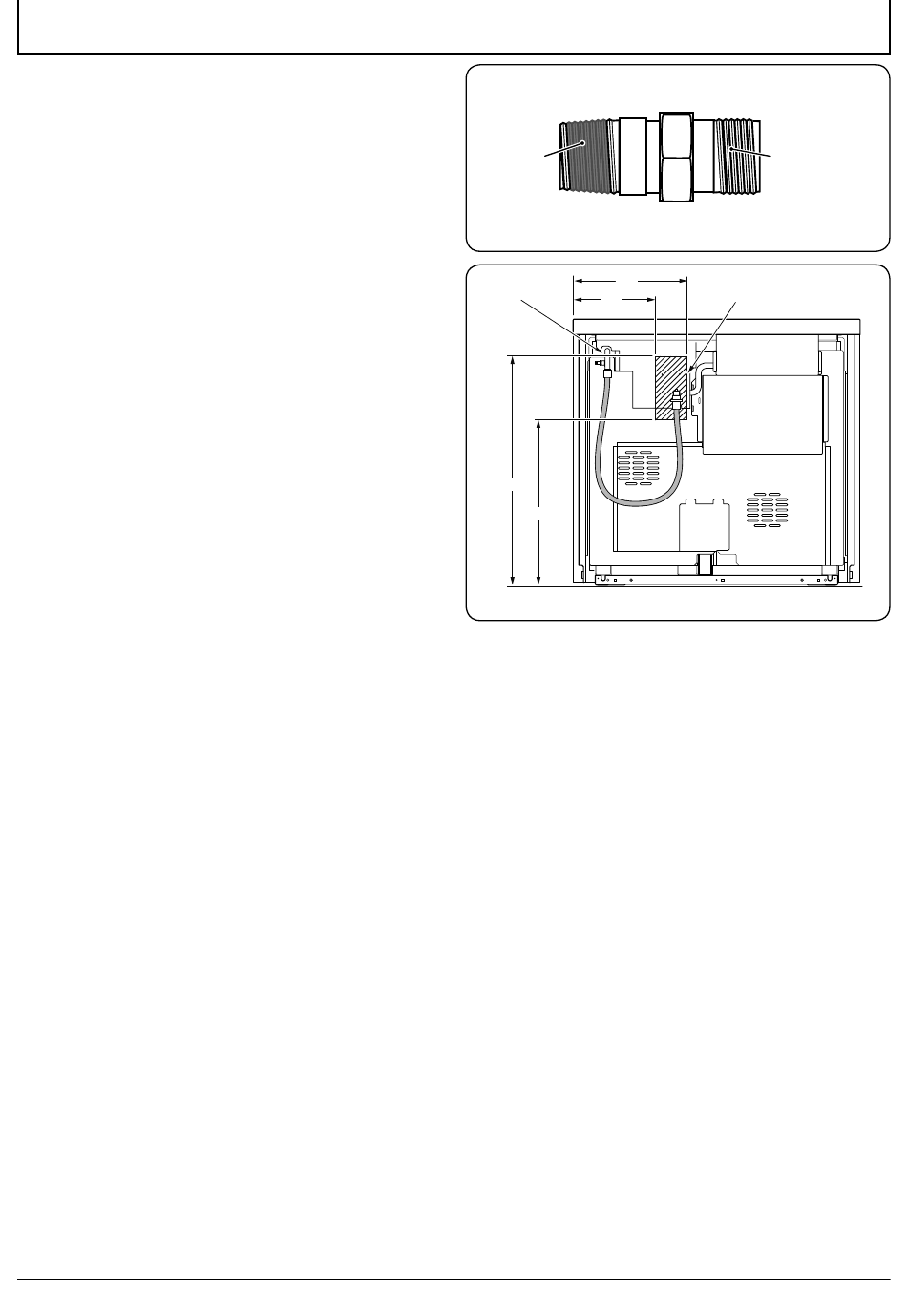

Le raccord d'admission de la cuisinière est de type interne
ISO 7-1. Si le raccordement doit être de type ISO 228-1,
utilisez le raccord d'adaptation ISO 7-1- ISO 228-1 fourni dans
le kit de modification (Fig.7.11).
Vissez le raccord dans l'admission de la cuisinière en serrant
à la main. A l'aide de deux outils appropriés, l'un placé au
niveau de l'admission située sur la cuisinière pour veiller à
en assurer stabilité et l'autre sur le raccord, vissez le raccord
dans l'admission. Couple minimum 15 Nm. Couple maximum
20 Nm. Raccordement du tuyau flexible au connecteur.
Le tuyau flexible (non fourni avec la cuisinière) doit être
conforme aux normes en vigueur. Les tuyaux flexibles sont
disponibles dans la plupart des magasins de matériaux et de
bricolage.
L'alimentation en gaz domestique doit être terminée par un
raccord baïonnette orienté vers le bas. Le raccord de l'appareil
est situé juste au-dessous du niveau de la table de cuisson,
à l'arrière de la cuisinière. En cas de doute, contactez votre
fournisseur. Les boîtiers arrière de la cuisinière limitent la
position du point d'alimentation. Il est difficile de donner des
cotes précises, étant donné que la hauteur de la cuisinière est
réglable et que chaque raccordement est différent.
Vous pouvez utiliser un tuyau flexible de 900 mm, mais
un tuyau de 1250 mm offre plus de flexibilité quant
au positionnement du raccord baïonnette et facilite le
déplacement de la cuisinière.
Montez le tuyau de façon à ce que les raccords d'admission et
de sortie soient verticaux et que le tuyau pende en forme de
«U». Idéalement, le raccord d'alimentation domestique doit
être dans la partie ombrée 'A' (Fig.7.12).
Essai de Pression
La pression de gaz peut être mesurée au niveau de l'injecteur
de l'un des brûleurs centraux de la table de cuisson (non pas
au niveau du brûleur de wok). La pression de gaz peut être
mesurée au niveau de l'injecteur d'un des brûleurs de la table
de cuisson gauche. Retirez la tête d'un des brûleurs. Montez
le manomètre sur le gicleur. Mettez en marche un des autres
brûleurs de la table de cuisson. Tournez et appuyez sur le
bouton de commande du brûleur avec manomètre, pour
permettre l'arrivée du gaz.
Reportez-vous au badge technique pour les pressions
d'essais.
Eteignez les brûleurs. Replacez le chapeau du brûleur, en
veillant à le remonter correctement sur le corps du brûleur.
INSTALLATION
ISO 7-1
Gas inlet
block
800
600
Toutes les dimensions en millimètre
All dimensions in millimetres
27
ISO 228-1
448
A
208
Fig.7.11
Fig.7.12
