INsTaLLaTIoN Des aCCessoIRes
4.1
INsTaLLaTIoN DU DIsPosITIF De sIGNaLIsaTIoN LUmINeUX
00058I0876 Rev.0 - Guide d'installation

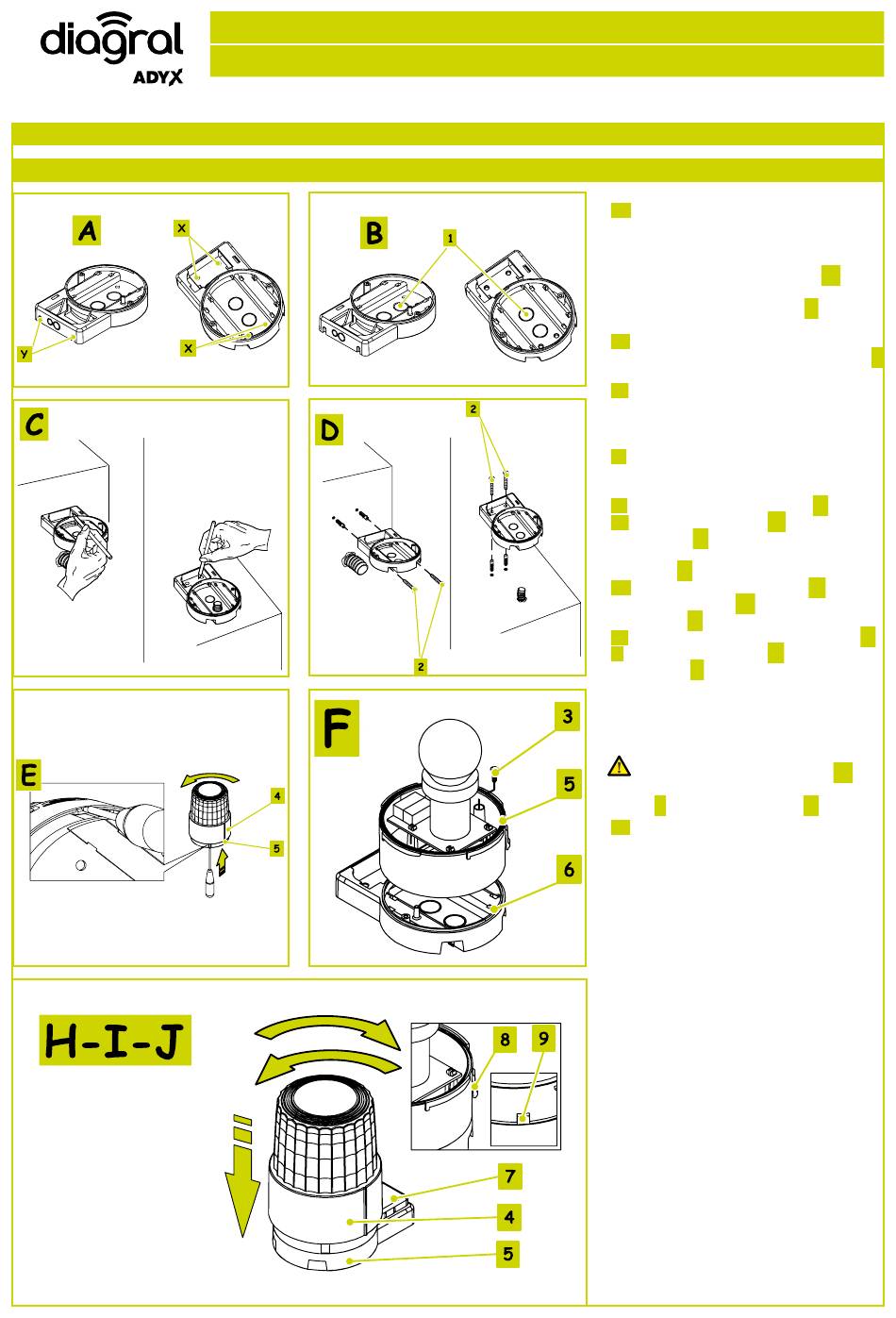

a Choisir une position du dispositif de
signalisation lumineux à proximité du
portail et facilement visible; on peut
le fixer sur une surface horizontale en
utilisant les trous de fixation X , ainsi
que sur une surface verticale en réali-
sant deux trous aux points Y avec une
perceuse.
B Avec un tournevis, casser sur le fond
de la lampe clignotante, le bouchon 1
pour le passage des câbles.
C Tracer les points de perçage en se ser-
vant du support comme référence et
de manière à ce que le trou sur le fond
corresponde à la sortie des câbles.
D Réaliser les trous dans la position déter-
minée avec un foret béton de 5 mm et
introduire les chevilles de 5 mm.
E Fixer le support avec les vis 2 .
F Démonter la calotte 4 de la base de
la calotte 5 avec un tournevis d'après
le schéma et tourner simultanément la
calotte 4 en sens inverse horaire.
G Fixer la base de la calotte 5 au sup-
port clignotant 6 avec les deux vis
fournies 3 .
H Positionner le support de l'antenne 7 .
I Positionner la calotte 4 sur la base de
la calotte 5 et la tourner légèrement en
sens inverse horaire jusqu'à ce qu'elle
pénètre dans son logement. Ensuite,
la tourner en sens horaire jusqu'à son
blocage complet.
Sur la base de la calotte se trouve
une languette de blocage 8 qui
doit s'accoupler à l'encastrement
9 réalisé sur la calotte 4 .
J Pour la connexion électrique, voir le
paragraphe 5.4.2.
