HYDAC FILTER SYSTEMS GMBH

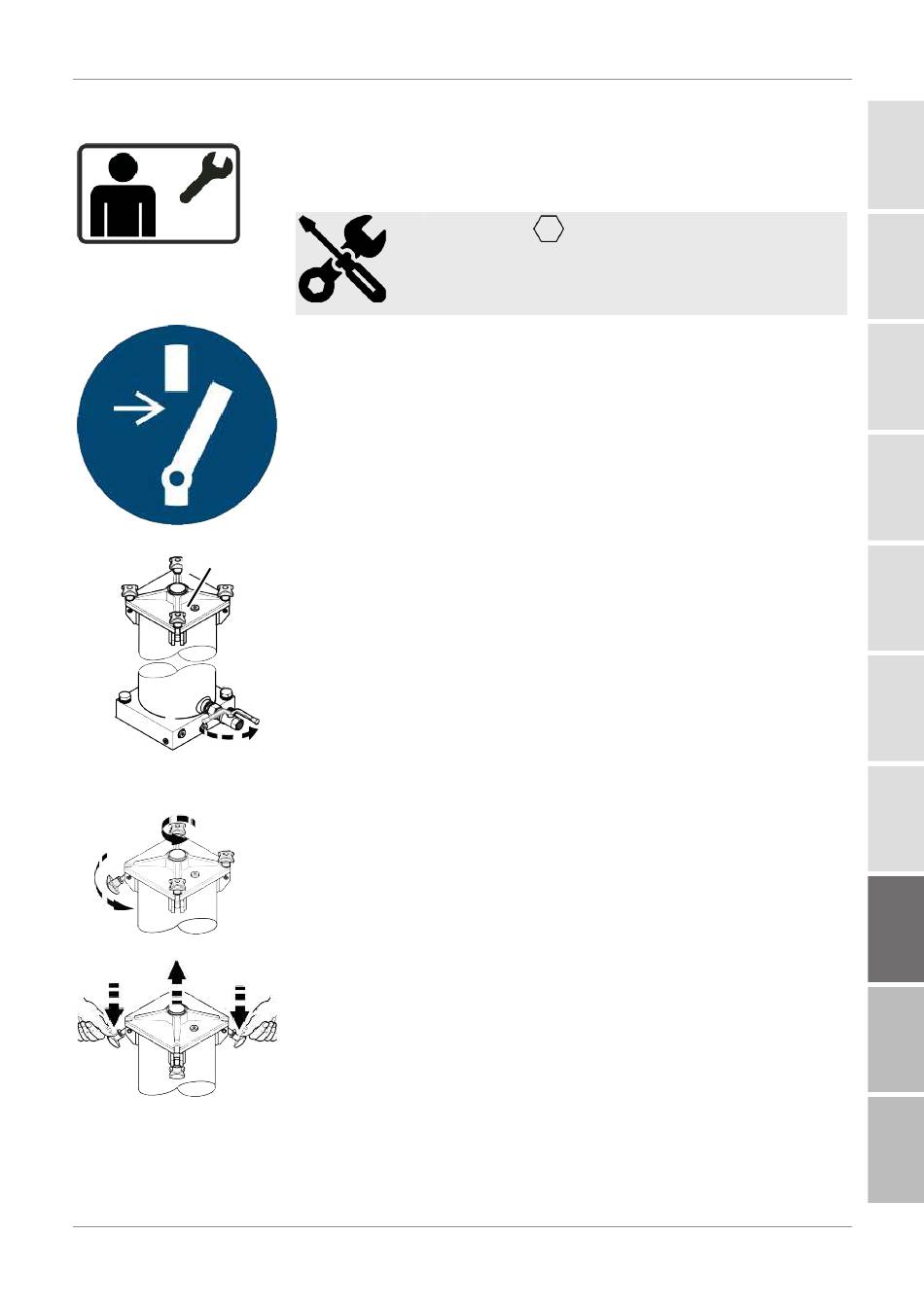

8.2 Remplacement de l'élément filtrant
BLEED
DRAIN
BeWa OFU 3120755e fr web
Dans ce chapitre, vous trouverez la marche à suivre pour rem-
placer l'élément filtrant.
1x clé Allen
Récipient collecteur approprié pour recueillir
l'huile du corps du filtre.
ü
Le groupe de filtration est mis hors tension au niveau de
l'interrupteur principal et les organes d'arrêt sont fermés
à l'entrée (IN) et à la sortie (OUT).
ü
Le groupe de filtration est sécurisé contre toute remise
en marche involontaire pendant les travaux de mainte-
nance.
1. Procédez à une décompression du corps du filtre. Pour
ce faire, dévissez la vis de purge (BLEED) dans le cou-
vercle du filtre.
2. Placez un récipient approprié sous le raccord.
Vidangez le corps du filtre. Vidangez l'huile résiduelle du
corps de filtre par le robinet de vidange à boisseau
sphérique (DRAIN) dans un récipient approprié. Elimi-
nez/recyclez l'huile usée dans le respect de l'environne-
ment.
3. Desserrez dans le sens antihoraire les quatre écrous à
poignée en étoile du couvercle du filtre
4. Rabattez les vis à poignée étoile vers le bas et appuyez
sur celles-ci pour les amener contre le corps du filtre.
Cela soulève le couvercle du filtre du corps de filtre.
Exécution de la maintenance | 8
= 5 mm
1
2
3
4
5
6
7
8
9
10
61 / 88
