Câblage
(suite)

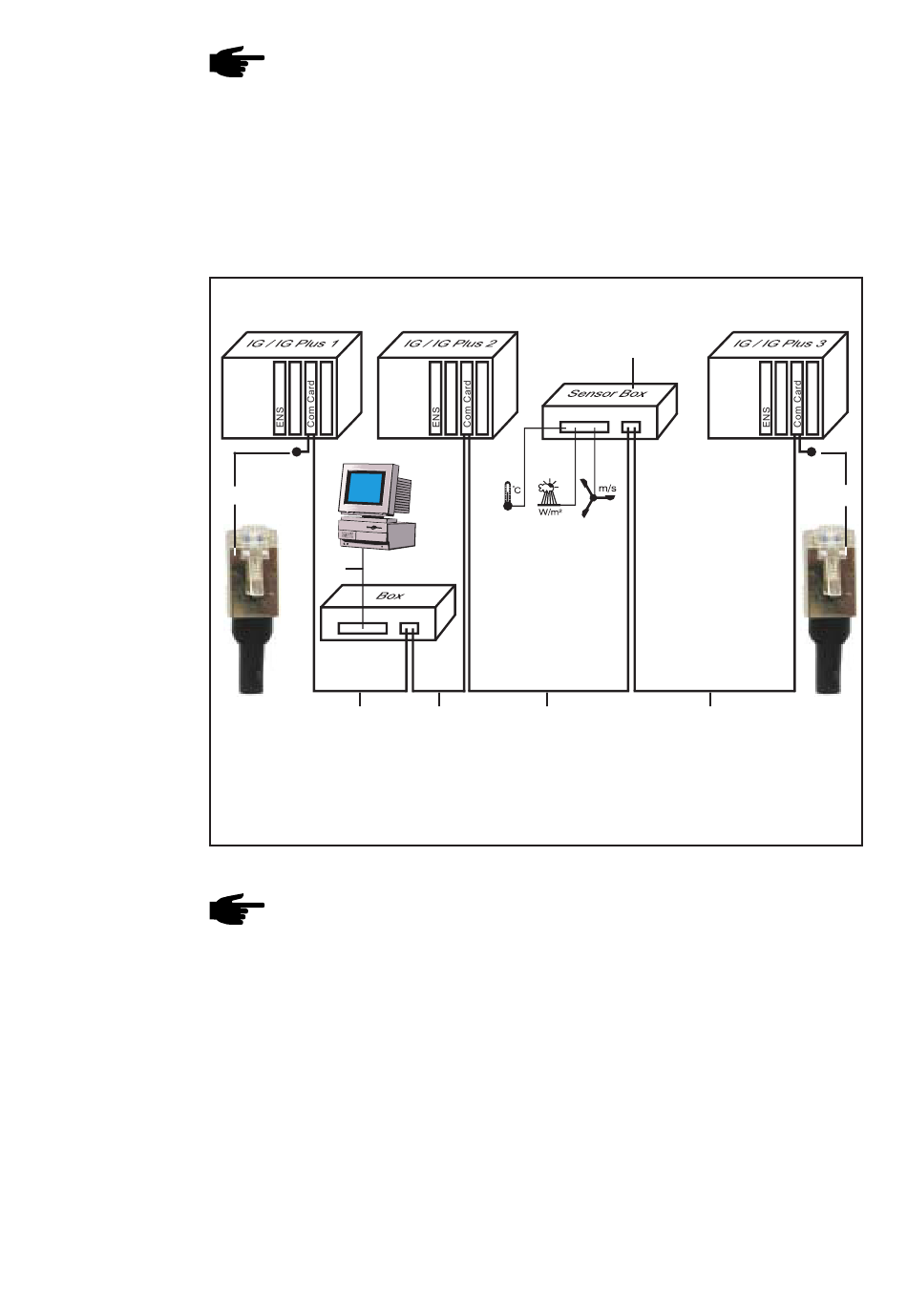

Exemple de
mise en ré-
seau des
composants
du système
sur le SolarNet
REMARQUE ! Toutes les entrées « IN » et sorties « OUT » des
participants au réseau SolarNet doivent être occupées soit par
des câbles de liaison, soit par des prises de raccordement. Cette
indication est également valable pour les entrées et sorties avec
utilisation d'une Com Card
-
dans les systèmes avec un seul Fronius IG ou Fronius IG Plus
-
aucun composant DATCOM en boîtier externe
IN
OUT
(5)
RS -232
PC
Datalog-
ger
IN
(6)
(5) Prise de raccordement
(6) Câble de données
REMARQUE ! Des différences de potentiel peuvent entraîner des
erreurs de fonctionnement ou, au pire, la destruction des compo-
sants DATCOM. Les composants DATCOM ne doivent pas être en
réseau entre eux sur plusieurs bâtiments. Les installations photo-
voltaïques avec onduleurs et composants DATCOM dans diffé-
rents bâtiments exigent des systèmes DATCOM installés séparé-
ment.
Sensor Box avec
boîtier externe
IN
OUT
PC
OUT
(6)
(6)
12
IN
OUT
IN
(6)
OUT
(5)
