Câble de don-
La liaison du participant au réseau SolarNet s'effectue via des câbles de
nées
données 8 pôles (liaison - 1:1) et des prises RJ-45. En quelques gestes, il
est facile de confectionner les câbles à la bonne longueur à l'aide d'une
pince à sertir normale.

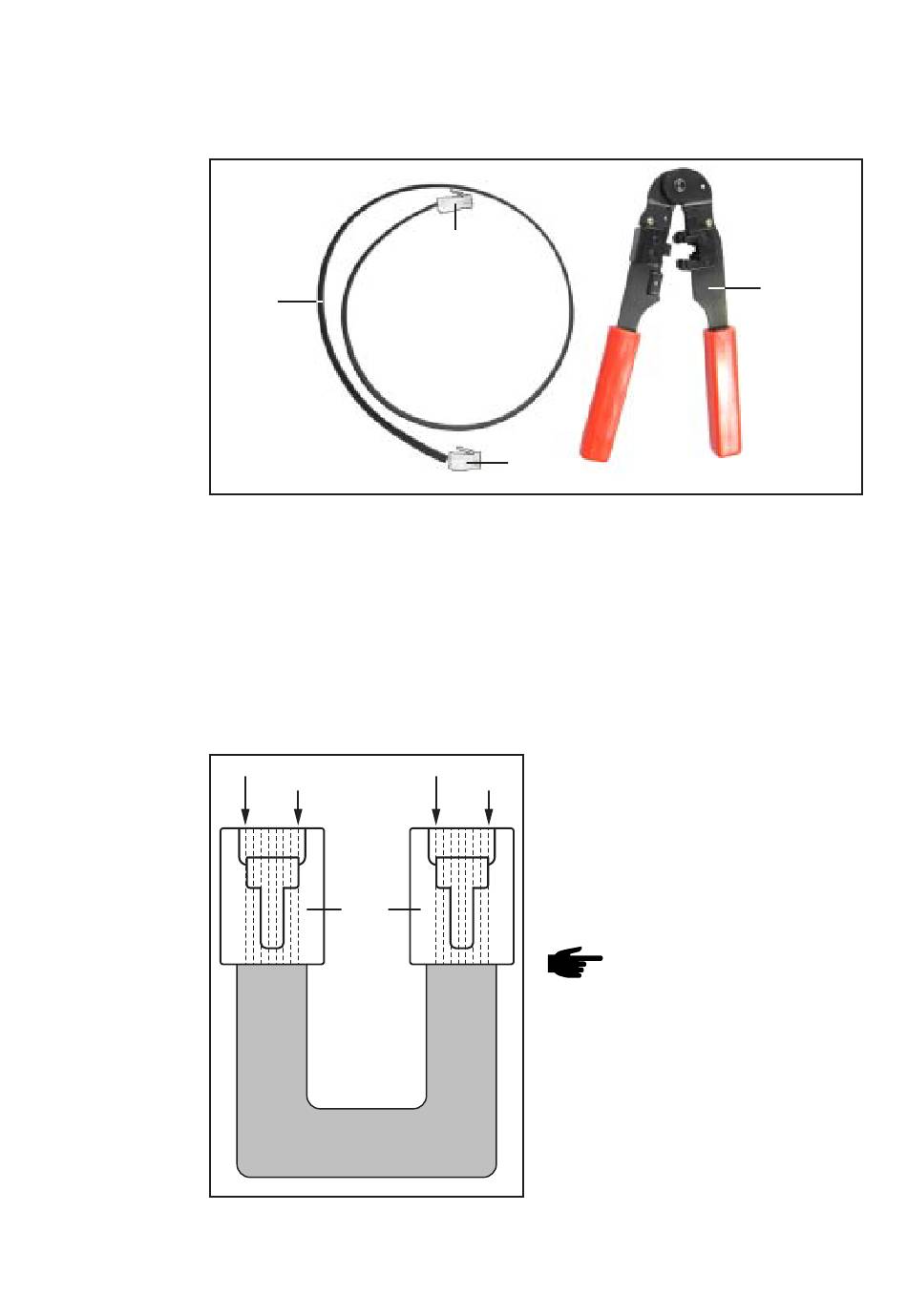

Matériel nécessaire :
(1) un câble plat 8 pôles
(2) deux prises RJ 45 (prise téléphonique 8 pôles)
(3) une pince à sertir
Ces articles sont disponibles chez Fronius sous les références suivantes :
(1)
(2) prise RJ 45 (43,0003,0815)
(3) pince à sertir (42,0435,0019)
(1)
câble plat 8 pôles, rouleau de 100 m (40.0003.0384)
noir
blanc
RJ 45
(2)
(2)
Pour confectionner les câbles de
noir
blanc
données, procéder comme suit :
-
-
-
10
Couper le câble à la longueur
souhaitée avec la pince à sertir
Retirer l'isolation externe des
extrémités de câbles avec la
pince à sertir
REMARQUE ! Lors de la
mise en place des prises RJ
45, veiller à ce que les
conducteurs aient la même
position dans chaque prise
(par exemple, noir = PIN 1,
blanc = PIN 8).
Mettre les prises RJ 45 en
place
(3)
