MANUEL DE MONTAGE POUR KITS DE RACCORDEMENT

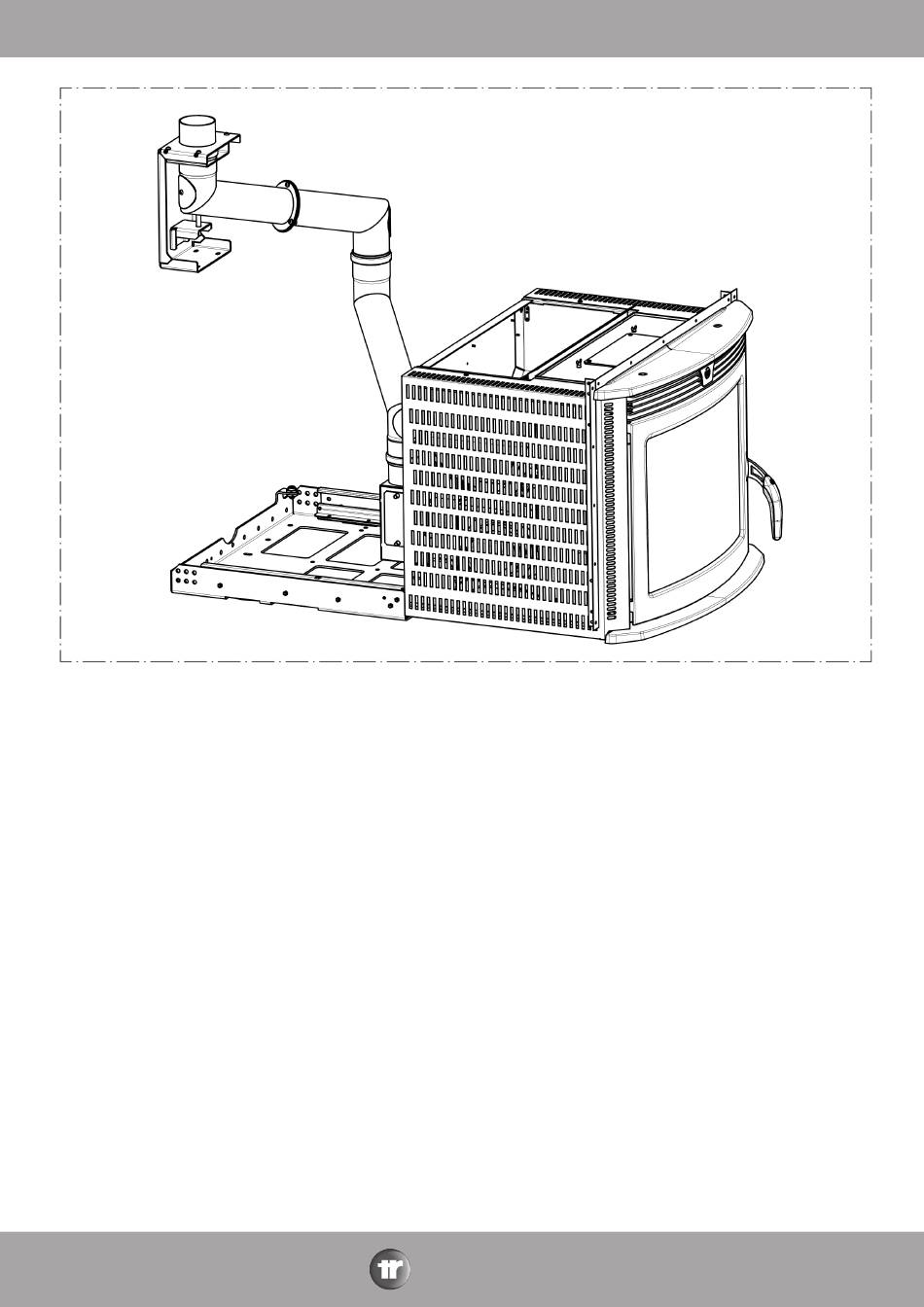

FIGURE 9

3.4 MONTAGE DE KIT ARTICULE POUR INSERT 490 ET 600

Après avoir déballé le kit articulé pour Insert 490 et 600, et avoir placé et fixé le socle de l'insert (voir notice
d'installation, d'utilisation et d'entretien de l'insert 490 et 600), il est possible de passer au montage du kit articulé
selon les instructions suivantes :
- Fixer l'étrier (D) sur la base fixe en utilisant les vis sans tête M6x20 (O) et les écrous M6 (P) (Figure 1).
- Fixer ensuite le support (B) et le support (C) sur l'étrier (D) en utilisant les boulons M6x14 (N) et les écrous cage
M6 (Q) (Figure 2).
Attention : si l'on ne désire pas canaliser l'Insert 490 Line, installer la plaque (R) à la place des supports (B) et (A)
(Figure 9).
- Fixer solidement l'étrier (D) et le support (C) au mur, en vérifiant qu'ils soient bien verticaux, en utilisant des chevilles
adéquates (2 chevilles pour fixer l'étrier (D) et 2 chevilles pour fixer le support (C) au mur). Utiliser des entretoises
(non fournies) si nécessaire.
- Monter le coude supérieur (G), avec son joint (M), sur le support (C) (Figure 3). Pour faciliter l'assemblage, il est
conseillé de mouiller le joint (M) avec de l'eau savonnée.
- Monter le tuyau coudé (E), avec son joint (M), sur le Té de sortie des fumées de l'insert (Figure 4). Pour faciliter
l'assemblage, il est conseillé de mouiller le joint (M) avec de l'eau savonnée.
- Fixer maintenant le coude supérieur (G) au support (C) en utilisant les 2 éléments de maintien (H), les boulons
M6x14 (N) et les écrous cage M6 (Q) (Figure 5). Attention : après l'assemblage, le coude supérieur (G) doit toujours
pouvoir tourner librement sans se décrocher.
- Monter le coude inférieur (F), avec son joint (M), sur le tuyau coudé (E). Pour faciliter l'assemblage, il est conseillé de
mouiller le joint (M) avec de l'eau savonnée.
