1.2 Mise en place d'un adaptateur d'aiguille
Pour effectuer une dépose classique avec contact à l'aide d'une aiguille de dépose Luer-
Lock standard, il est nécessaire d'installer un adaptateur d'aiguille (disponible séparément)
sur la valve de jetting PicoDot comme suit :

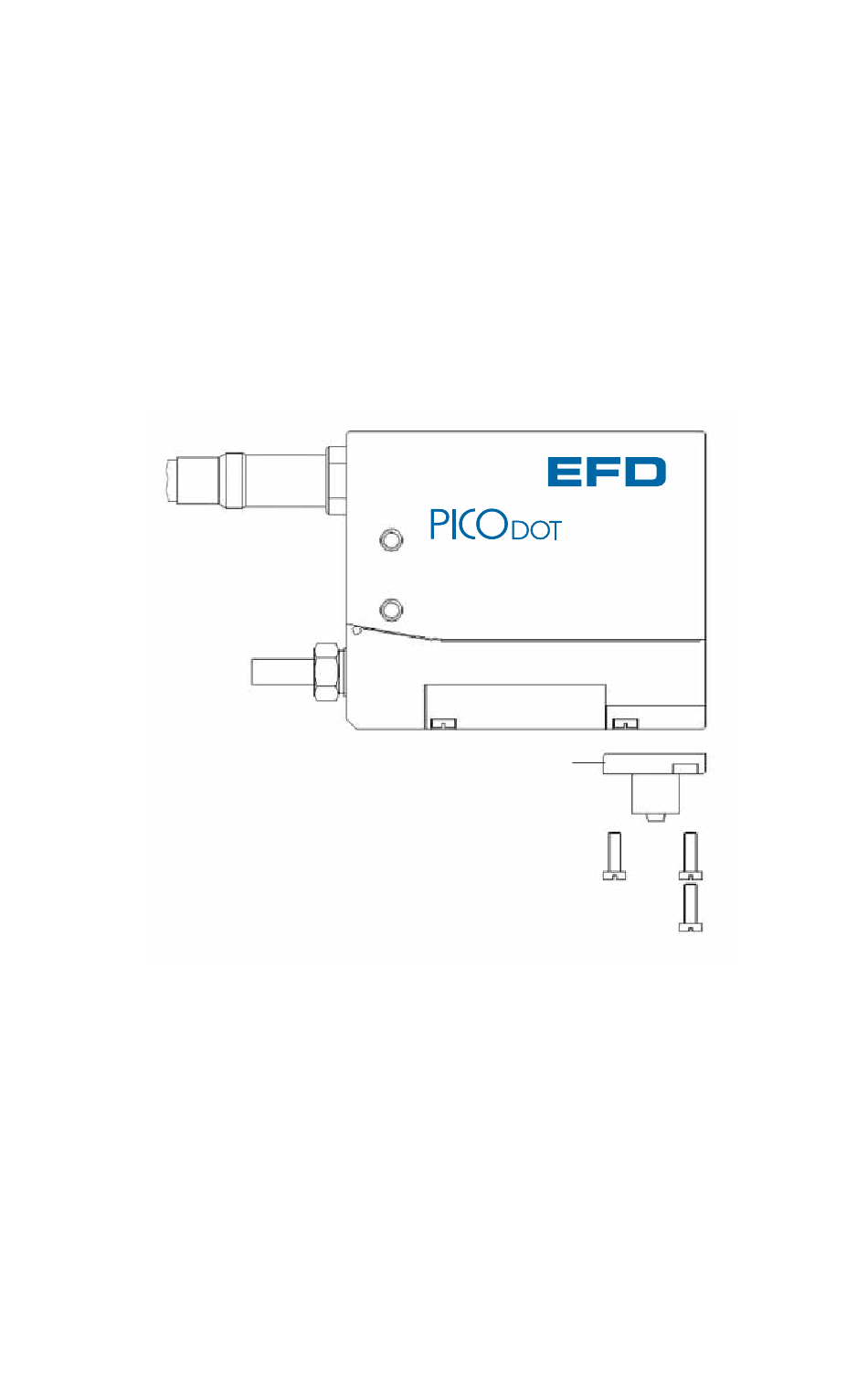

Mettre en place l'adaptateur d'aiguille sur le support de buse de la valve. S'assurer
que le joint torique est positionné correctement.
Fixer l'adaptateur d'aiguille à la valve à l'aide des 3 vis M2.5. Pour éviter d'abîmer les
vis, assurez-vous d'utiliser la bonne taille de tournevis et de ne pas trop serrer les vis.
A NORDSON COMPANY
™
Adaptateur d'aiguille
®
