La procédure de clignotement sera décrite en détail au chapitre 4.1.10.
Le buzzer piézoélectrique situé sous le bouton RESET dans la zone du terminal émet un bip court après un
clic sur un bouton de l'écran tactile.

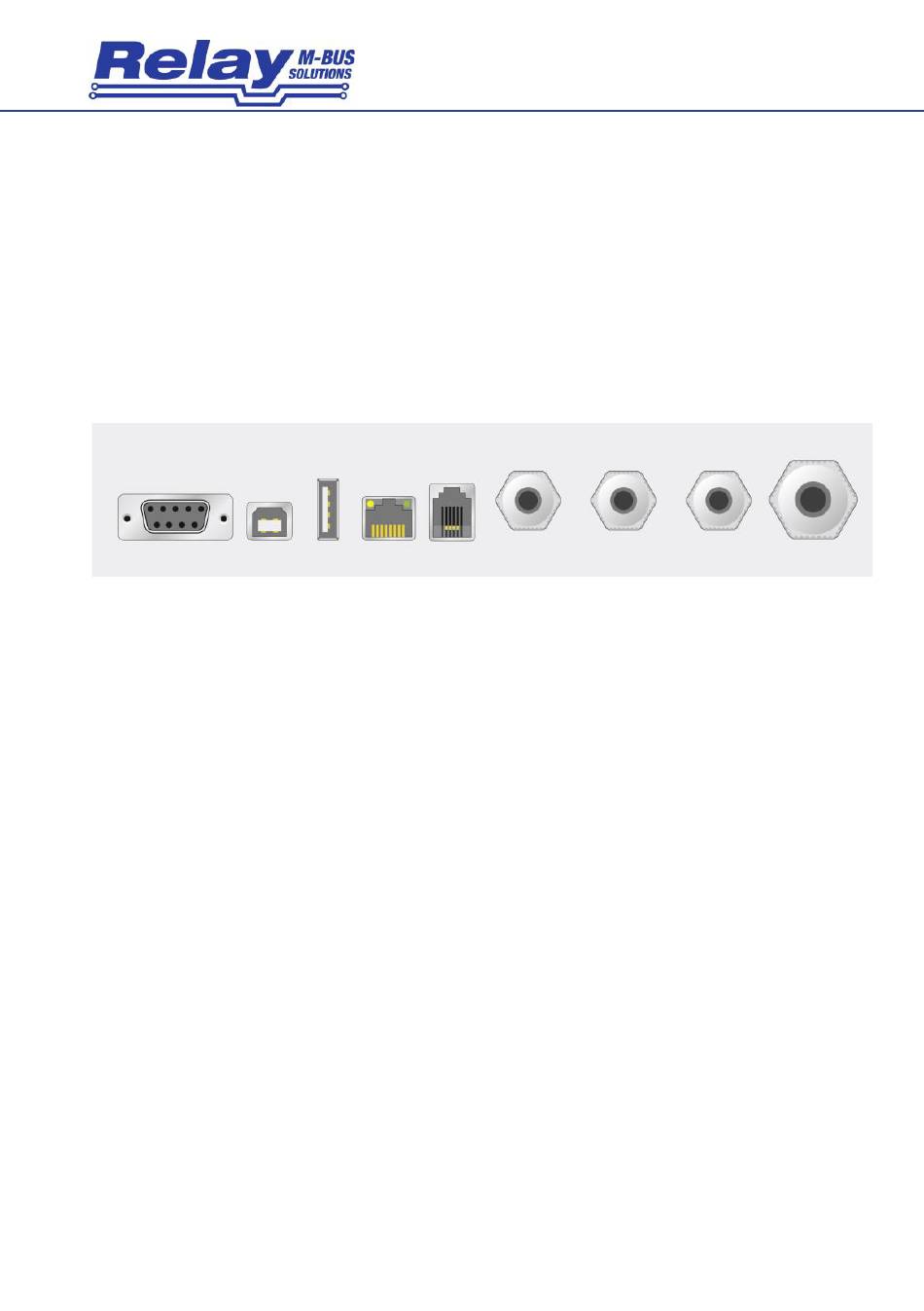

2.5 Interfaces au niveau du boîtier
RS232
USB- USB-
Device Master
RS232
Prise RS232 D-SUB 9 broches (femelle) pour l'utilisation du WebLog comme
convertisseur de niveau.
Attention : La fonction d'enregistrement de l'appareil doit être désactivée !
Périphérique USB Connecteur USB du convertisseur USB-to-RS232 intégré (FTDI). Cette interface peut
être utilisée pour faire fonctionner le WebLog comme un convertisseur de niveau (voir
RS232C).
Un câble USB de type A/B est nécessaire pour connecter ce port à un ordinateur
portable ou à un PC. Le pilote pour le port virtuel peut être installé à partir de notre CD
"Tools&Docs" ou téléchargé à partir du site web du fabricant de la puce :
www.ftdichip.com
USB-Master
Interface maître USB à utiliser, par exemple, pour connecter une clé USB afin de
transférer les données exportées de l'enregistreur ou d'effectuer une mise à jour du
micrologiciel
Ethernet
prise Ethernet RJ45 10/100 MBit pour une connexion réseau
Modem
non utilisable
Presse-étoupes
pour la connexion à l'alimentation secteur, au M-Bus et aux lignes I/O
10/2021 - Manuel de l'utilisateur Version 1.0 - valable à partir de la version 3.1.22 du microprogramme
Ethernet Modem
Presse-étoupes de câble
(en option) pour l'alimentation secteur, le M-Bus et les I/Os
WEBLOG 250
6
