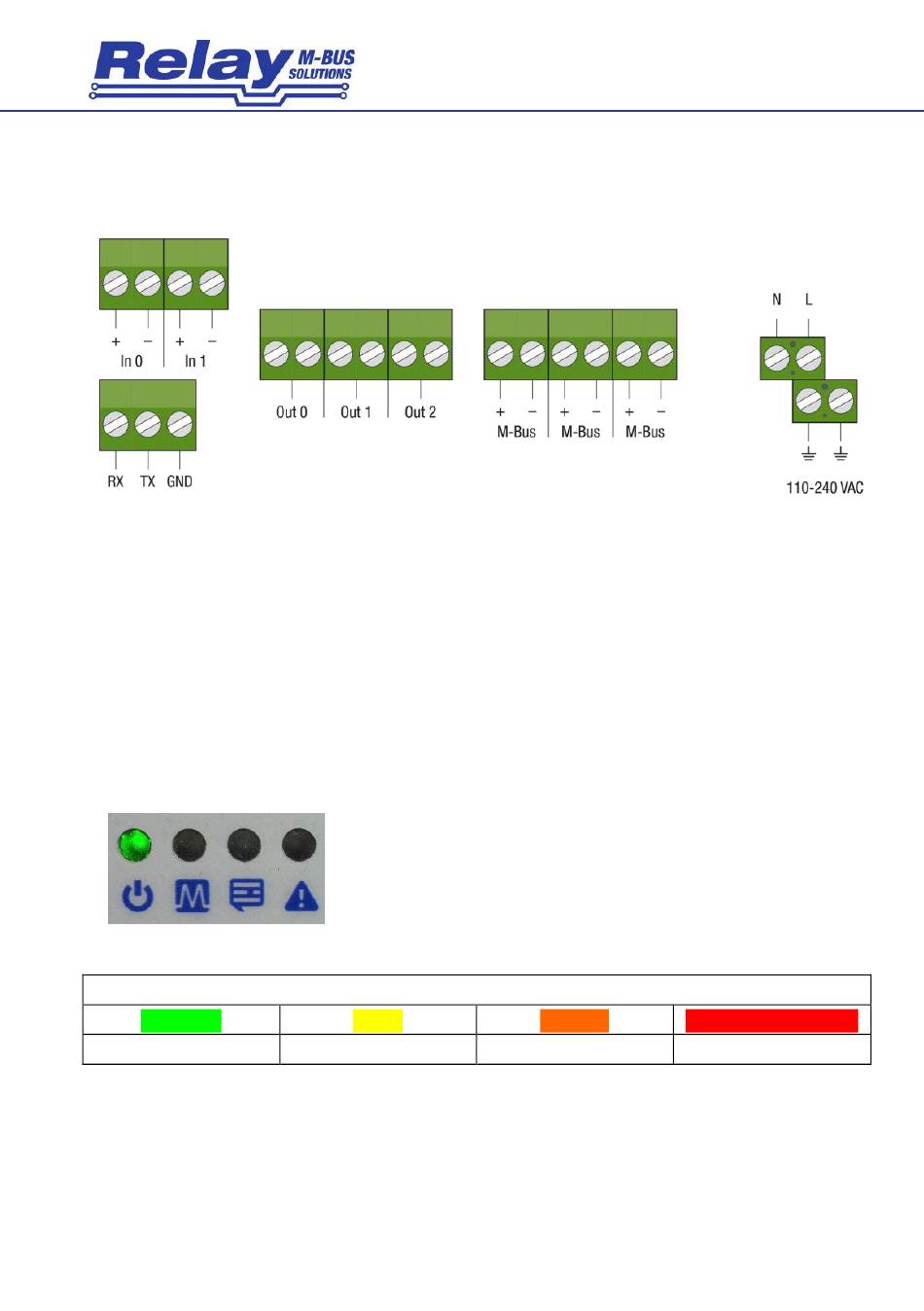

2.2 Connexion
Il y a trois bornes à vis enfichables équivalentes à deux pôles pour connecter le M-Bus. Un électricien doit
raccorder l'alimentation principale aux bornes à vis situées à droite (110 à 240 VAC). La phase, le neutre et
la terre (PE) sont marqués du symbole L, N et de la terre. Les autres bornes enfichables sont réservées pour
des extensions futures.
2.3 Indicateurs LED
2.3.1 LEDs sur la face avant
Puissance
vert
Puissance
M-Bus
10/2021 - Manuel de l'utilisateur Version 1.0 - valable à partir de la version 3.1.22 du microprogramme
Quatre voyants lumineux situés sur la face avant du WebLog affichent
des informations sur l'état de l'alimentation de l'unité centrale et les
événements importants du système.
CPU
M-Bus
jaune
tension d'alimentation du CPU
LeCPU utilise le canal de communication M-Bus
WEBLOG 250
Logbook
Surintensité du M-Bus
orange
rouge
4
