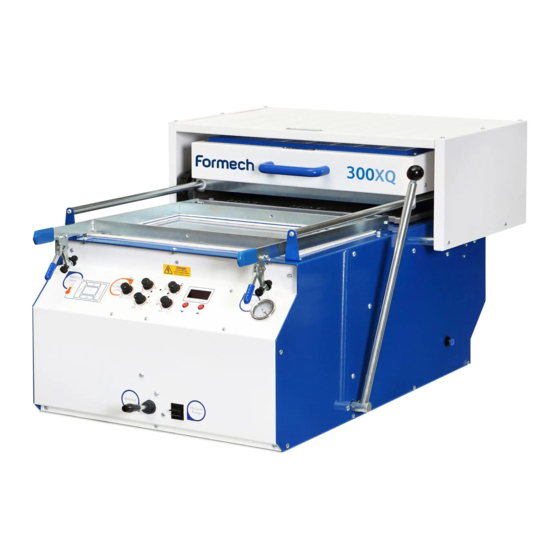

Thermoformeuse
de bureau
. . .
300XQ
Guide d'installation, d'utilisation et d'entretien
Pour les pièces détachées, le service et
l'assistance technique en France, merci de
contacter Philippe FRANÇOIS:
Téléphone: +33 (0) 4 79 88 90 13
E-mail: philippe@thermoformeuse.fr
1 1
Table des Matières
loading

Manuels Connexes pour Formech 300XQ

Sommaire des Matières pour Formech 300XQ

  • Page 1 Thermoformeuse de bureau . . . 300XQ Guide d’installation, d’utilisation et d’entretien Pour les pièces détachées, le service et l’assistance technique en France, merci de contacter Philippe FRANÇOIS: Téléphone: +33 (0) 4 79 88 90 13 E-mail: philippe@thermoformeuse.fr...

  • Page 2: Table Des Matières

    Entretien / Réparation Remplacer les joints Remplacer un élément de chauffe Résolution des problèmes électriques Système de vide / pression Nettoyage Lubrification Schéma de câblage Liste des pièces détachées Pompe à vide 2D351VM EC Directive ‘Machines’ Manual - Formech 300XQ...

  • Page 3: Sécurité

    Sécurité Nous vous remercions d’avoir choisi Formech. Merci de lire et suivre attentivement les instructions de sécurité ci-dessous avant toute installation et manipulation de votre machine. > N’utilisez la machine qu’après avoir reçu une formation et quand vous serez bien familiarisé avec son fonctionnement.
  • Page 4 éviter le coincement et utiliser des protections personnelles appropriées. Il faut être prudent en manipulant le cadre de fixation afin d’éviter le coincement des doigts ou des mains. Gardez vos mains à distance des rails du chauffage en manipulant les chauffages. Manuel - Formech 300XQ...
  • Page 5 RECULER A PART LES POIGNEES DU CHAUFFAGE. L’UTILISATION DE LA MACHINE DOIT ETRE ACCOMPAGNEE, SURVEILLEE ET CONTROLEE PAR LA PERSONNE RESPONSABLE DE LA SANTE ET DE LA SECURITE DE L’ENTREPRISE QUI POSSEDE ET UTILISE LA MACHINE. Manuel - Formech 300XQ...

  • Page 6: Introduction Et Assemblage Initial

    Introduction et assemblage initial Votre machine Formech est fournie avec : Desktop Vacuum . . . Forming Machine 300XQ Installation, Operating and Service Manual For Parts, Service & Technical Assistance Telephone: +44 (0) 1582 496797 Fax: +44 (0) 1582 496646 1x câble d’alimentation...

  • Page 7: Dispositions Générales

    Dispositions Générales Schéma machine (Dimensions en mm) Power inlet socket Manuel - Formech 300XQ...

  • Page 8: Spécifications Techniques

    Transport et Manoeuvre La 300XQ sera livrée sur une palette ou dans une caisse. La machine peut être déballée et placée sur un banc, une table, ou un chariot spécifique à la 300XQ. S’assurer que la structure, la taille et la capacité de charge du banc ou de la table puissent supporter le poids de la machine.

  • Page 9: Agencement De La Machine

    NOTE: Un blocage mécanique conçu afin d’éviter que le moule ne soit levé dans les éléments de chauffe empêche la table de se soulever jusqu’à ce que le plateau de chauffe soit complètement en position arrière. Manuel - Formech 300XQ...
  • Page 10 13. Chauffage avec veille variable (Fonction d’économie d’énergie). La 300XQ est fournie avec des éléments de chauffe à action rapide. Cela signifie que lorsque le chauffage n’est pas en train de chauffer le plastique, sa puissance peut être baissée. Une fois que le chauffage est ramené...
  • Page 11 Agencement de la machine (suite) 14. Contôle des zones de chauffe. La 300XQ comprend quatre zones de chauffe contrôlables indépendamment comme montré sur le diagramme ci-dessus (12). Cela permet à l’utilisateur une flexibilité maximale lors de la production de moulage à partir de moules ou de plastiques difficiles. Il est courant de régler la zone 1 à une température plus basse dans la mesure où...

  • Page 12: Installer Les Cadres De Réduction (Optionel)

    7. Ajustez le boulon et l’écrou 8. Cadres de réduction afin de sécuriser la cadre correctement installés sur de réduction au cadre de la machine. verrouillage. Manuel - Formech 300XQ...

  • Page 13: Procédures D'utilisation

    (3) Lorsqu’il est réglé sur 0, le minuteur comptera vers le haut. Ceci vous aidera à établir un temps pour le cycle de chauffe. (4) Une grille métallique est fournie avec votre machine et doit être placée sous le moule afin d’aider pour l’évacuation de l’air. Manuel - Formech 300XQ...

  • Page 14: Opération Basique (Suite)

    / pression vers le bas. moulage fini. (5) Rappelez-vous que le chauffage doit être complètement en position arrière avant que la table ne puisse être levée. (6) Si le plastique est toujours mou, des distorsions peuvent apparaître. Manuel - Formech 300XQ...

  • Page 15: Techniques D'utilisation

    0 est atteint. Le chauffage est ensuite renvoyé à l’arrière. Le temps programmé est mémorisé jusqu’à ce qu’il soit à nouveau modifié. Si vous ne souhaitez pas utiliser le minuteur, régler le temps à 0. Manuel - Formech 300XQ...

  • Page 16: Options Supplémentaires

    (joints et filtre à pompe) afin d’assurer une bonne performance de votre machine d’année en année. 2. Formech dispose d’une taille standard de cadres de réduction. Ce cadre de réduction a une ouverture de 228mm x 203mm, pour une utilisation du plastique d’une taille de 248mm x 223mm. Formech peut également produire une taille spéciale de cadres de réduction.

  • Page 17: Outillage

    Diverses matières résineuses sont disponibles dans le commerce spécifiquement pour la production de moules pour thermoformage. Les réparations du circuit de vide peuvent être coûteuses. L’utilisation de talc comme agent de séparation n’est pas recommandé. Il peut obstruer le circuit de vide. Plinthe MDF Plinthe aluminium Manuel - Formech 300XQ...
  • Page 18 Si besoin, la plinthe peut être vissée à la If necessary, the MDF baseboard table avec une vis autotaraudeuse dans can be screwed down to the table with self tapping screws in the corners chaque coin. Manuel - Formech 300XQ 300XQ standard base board...

  • Page 19: 300Xq Plinthe Avec Cadres De Réduction

    Outillage 300XQ plinthe avec cadres de réduction La plinthe doit avoir les bords arrondis de R2mm (0.078”) radius on top edge all 2mm afin d’éviter qu’elle ne s’effrite. round to stop MDF from flaking La plinthe doit être plus petite de 4mm de Make board 4mm ( 0.15”) smaller...

  • Page 20: Plastiques

    à travailler des matériaux plus complexes. Formech dispose d’un guide sur le thermoformage qui couvrira certains de ces aspects avec plus détails. Veuillez contacter Formech pour avoir accès à ce guide.

  • Page 21: Opérations D'après-Formage

    à rouleaux, des scies à ruban horizontales, des coupes à jet d’eau, des découpes au laser et bien d’autres. Formech dispose d’un guide sur le thermoformage qui couvrira certains de ces aspects avec plus détails. Veuillez contacter Formech pour avoir accès à ce guide.

  • Page 22: Garantie

    Garantie Fiabilité et longue durée de vie sont synonymes de la marque Formech. Néanmoins, comme pour toute machine, certaines pièces doivent être remplacées de temps en temps. Joints Les joints en silicone de la table de formage et du cadre supérieur sont des pièces d’usure et leur durée de vie dépendra de l’entretien de la machine et de la fréquence d’utilisation.

  • Page 23: Entretien / Réparation

    à onglet avec de la colle. Appliquer du scotch au-dessus des angles afin de les garder en bonne position jusqu’au complet séchage de la colle. Enlever prudemment le scotch et laisser ainsi pour la nuit. Manuel - Formech 300XQ...

  • Page 24: Remplacer Un Élément De Chauffe

    Si tout semble correct, régler la zone défectueuse à 100% et vérifier le voltage de la zone en utilisant un indicateur de volt adapté. 3- S’il n’y a pas de voltage, contacter Formech pour les services et les conseils. Si un élément de chauffe est défectueux, il devra être remplacé.

  • Page 25: Remplacer Un Élément De Chauffe (Suite)

    Replacer le couvercle du connecteur et tester le chauffage. Enfin, réassembler le couvercle du dessus et la plaque de retenue pour les fixations de devant. Manuel - Formech 300XQ...

  • Page 26: Résolution Des Problèmes Électriques

    Enlever les 7 vis auto-taraudeuses qui retiennent la plaque arrière. Vérifier toutes les connexions de la prise d’entrée, le porte-fusible ainsi que l’interrupteur qui se trouvent à l’intérieur de l’arrière de la machine. Le fusible est de 20MM, 12.5A . Manuel - Formech 300XQ...
  • Page 27 à droite. Si le courant est présent mais que le moteur bourdonne et ne fonctionne pas, le condensateur peut être dé- fectueux ou être déconnecté. Vérifier les connexions du condensateur en enlevant soigneusement la protec- tion noire. Manuel - Formech 300XQ...
  • Page 28 • Un conduit est desserré, endommagé ou bloqué. • Le filtre de la pompe est bloqué. • La valve du vide/de la pression est bloquée ou corrodée. • La pompe à vide est obstruée ou corrodée. Manuel - Formech 300XQ...

  • Page 29: Nettoyage

    Proscrire l’accumulation de saleté et de poussières surtout sur le plateau de chauffage. Lubrification La 300XQ nécessite un minimum de lubrification. En cas de besoin, appliquer une graisse à usages multiples pour faciliter le déplacement de la table.

  • Page 30: Schéma De Câblage

    Schéma de câblage Manuel - Formech 300XQ...

  • Page 31: Liste Des Pièces Détachées

    Toggle Clamp Complete, Small Blue MPP19 Small Clamp Upper Adjuster Nut Steel M5 MPP27 Small Clamp Lower Adjuster Nut Plastic M5 MPP24 300XQ Clamp Frame Grip, Blue GH23 Black Crank Handle Knob GH25 Interlock Spring GH40 Machine Rubber Mounting Foot...

  • Page 32: Pompe À Vide 2D351Vm

    > Bonne qualité, beu bruyante. > Changement facile de pression au vide et vice versa. > Tous les modèles: 240V monophasés. Spécifications Modèle Applications Performance Pression Max. 2D351VM Filtration sous vide ult. vide 51mm Hg 30l/min à 30psi Manuel - Formech 300XQ...
  • Page 33 Pompe à vide 2D351VM Disposition Manuel - Formech 300XQ...

  • Page 34: Ec Directive 'Machines

    2004 / 108/EC - EMC 2006 / 95/EC - LVD Dossier technique établi par: Andrew Berry à l’adresse indiquée ci-dessous: Formech International Limited, Unit 4, Thrales End Farm, Thrales End Lane, Harpenden Hertfordshire AL5 3NS, United Kingdom Normes significatives harmonisées appliquées :...
  • Page 35 Amérique du Nord et Amérique du Sud Téléphone: 608.424.2524 spares@formechinc.com Formech International Limited Unit 4, Thrales End Farm, Thrales End Lane, Harpenden, Hertfordshire, AL5 3NS U.K. Tel: +44 (0) 1582 469 797 Fax: +44 (0)1582 469 646 Email: info@formech.com...
