RS 232 avec handshake logiciel

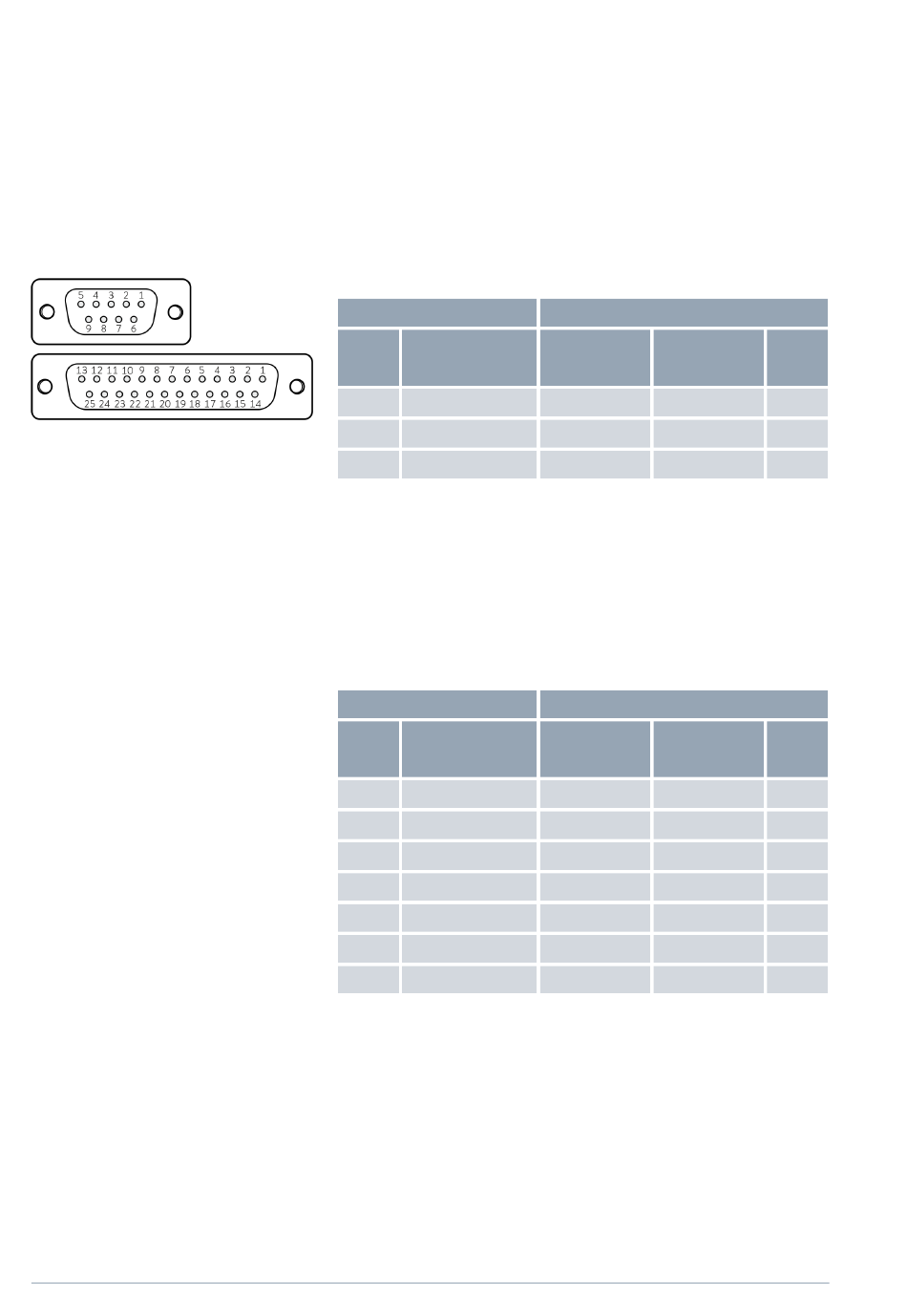

Fig. 7 : Contacts connecteur femelle SUB-
D, 9 et 25 pôles
RS 232 avec handshake matériel
16 / 44
Pour établir une connexion RS 232 avec handshake logiciel, vous avez besoin
d'un câble à 3 brins et à contacts 1:1 (pas de câble null-modem). Vous
devez configurer le mode de fonctionnement RS 232 sans établissement
d'une liaison matérielle sur le PC. Il est recommandé de ne pas raccorder
les contacts qui ne sont pas nécessaires. L'affectation des contacts suivante
s'applique selon le modèle de connecteur femelle SUB-D du PC :
Tab. 1 : Connecteurs femelles SUB-D pour RS 232 avec handshake logiciel
Appareil de thermorégulation
Signal
Contact
(9 pôles)
TxD
2
RxD
3
GND
5
Pour établir une connexion RS 232 avec handshake matériel, vous avez
besoin d'un câble à 7 brins et à contacts 1:1 (pas de câble null-modem). Il est
recommandé de ne pas raccorder les contacts qui ne sont pas nécessaires.
L'affectation des contacts suivante s'applique selon le modèle de connecteur
femelle SUB-D du PC :
Tab. 2 : Connecteurs femelles SUB-D pour RS 232 avec handshake maté-
riel
Appareil de thermorégulation
Signal
Contact
(9 pôles)
TxD
2
RxD
3
DSR
4
GND
5
DTR
6
CTS
7
RTS
8
Module d'interface LRZ 926
PC / pupitre de commande
Contact
Contact
(9 pôles)
(25 pôles)
2
3
3
2
5
7
PC / pupitre de commande
Contact
Contact
(9 pôles)
(25 pôles)
2
3
3
2
4
20
5
7
6
6
7
4
8
5
Signal
RxD
TxD
GND
Signal
RxD
TxD
DTR
GND
DSR
RTS
CTS
V1
