Plan Des Connexions Commande À Quatre Canaux - Vega TOR 132 Mise En Service

VEGATOR 132 •
Information:
Si nécessaire, les bornes de raccordement peuvent être tirées vers
l'avant. Cela peut être utile dans les espaces étroits ou pour rempla-
cer un appareil.
5.4 Plan des connexions commande à quatre
canaux
Pour une commande à quatre canaux, deux VEGATOR 132 qui
doivent être configurés au moyen du commutateur DIL en mode
primaire/secondaire sont nécessaires.
2 3
1 4
5
1
5
2
5
4
3
1

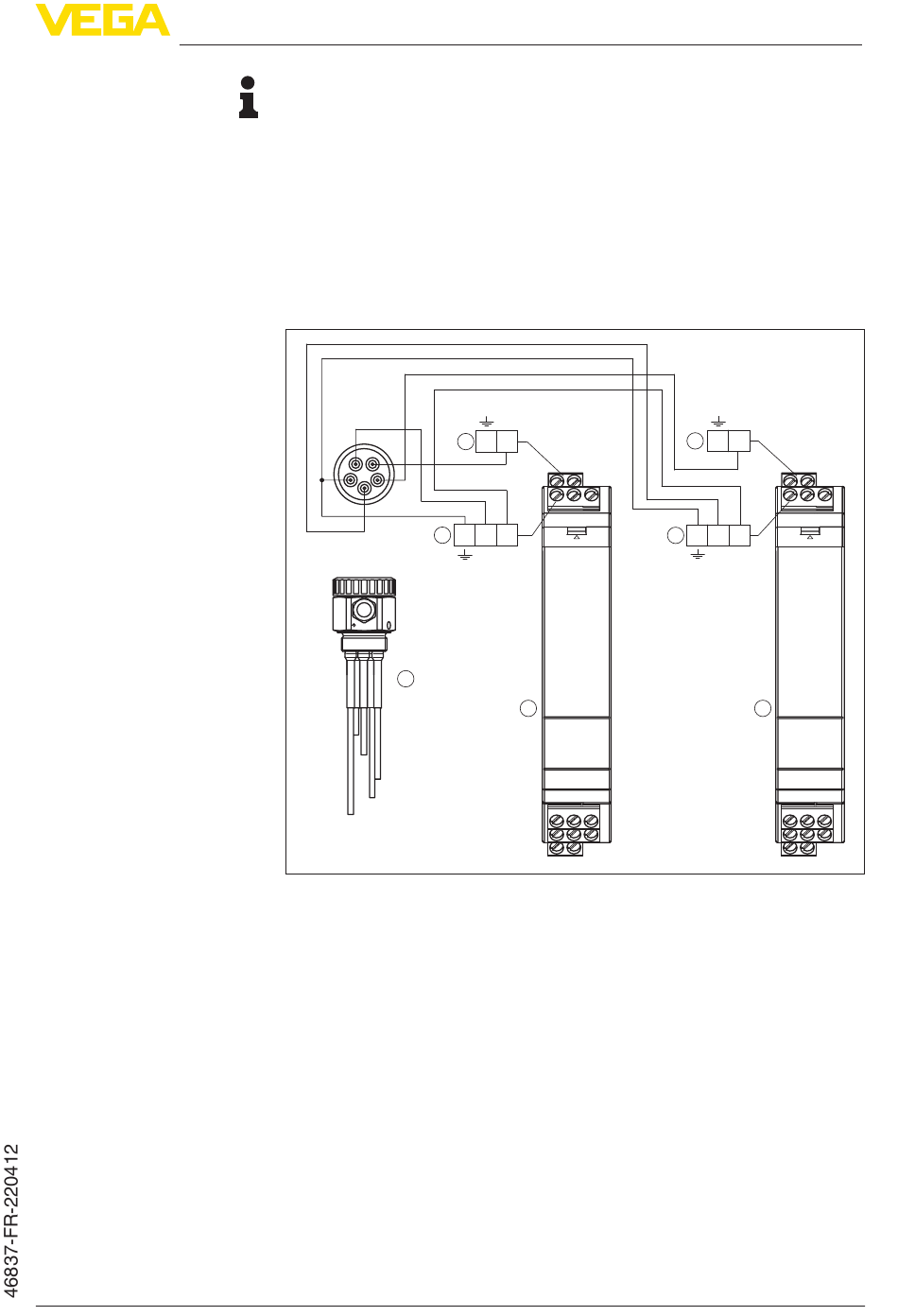

Fig. 2: Schéma de raccordement VEGATOR 132
1 Circuit électrique du capteur 1 (bornes 1 + 2) et connexion primaire/secon-
daire (borne 3), niveau max. avec régulation entre deux points
2 Circuit électrique du capteur 2 (bornes 4 + 5), niveau min. avec régulation
entre deux points
3 Circuit électrique du capteur 3 (bornes 1 + 2) et connexion primaire/secon-
daire (borne 3), niveau max. avec régulation entre deux points
4 Circuit électrique du capteur 4 (bornes 4 + 5), niveau min. avec régulation
entre deux points
5 Capteur
6 VEGATOR 132 (appareil primaire)
7 VEGATOR 132 (appareil secondaire)
5 Raccordement à l'alimentation en tension
EL
2 4 5
1 2 3
OPEN
EL pri /
sec
6
EL
4 4 5
3 1 2 3
OPEN
EL pri /
sec
7
