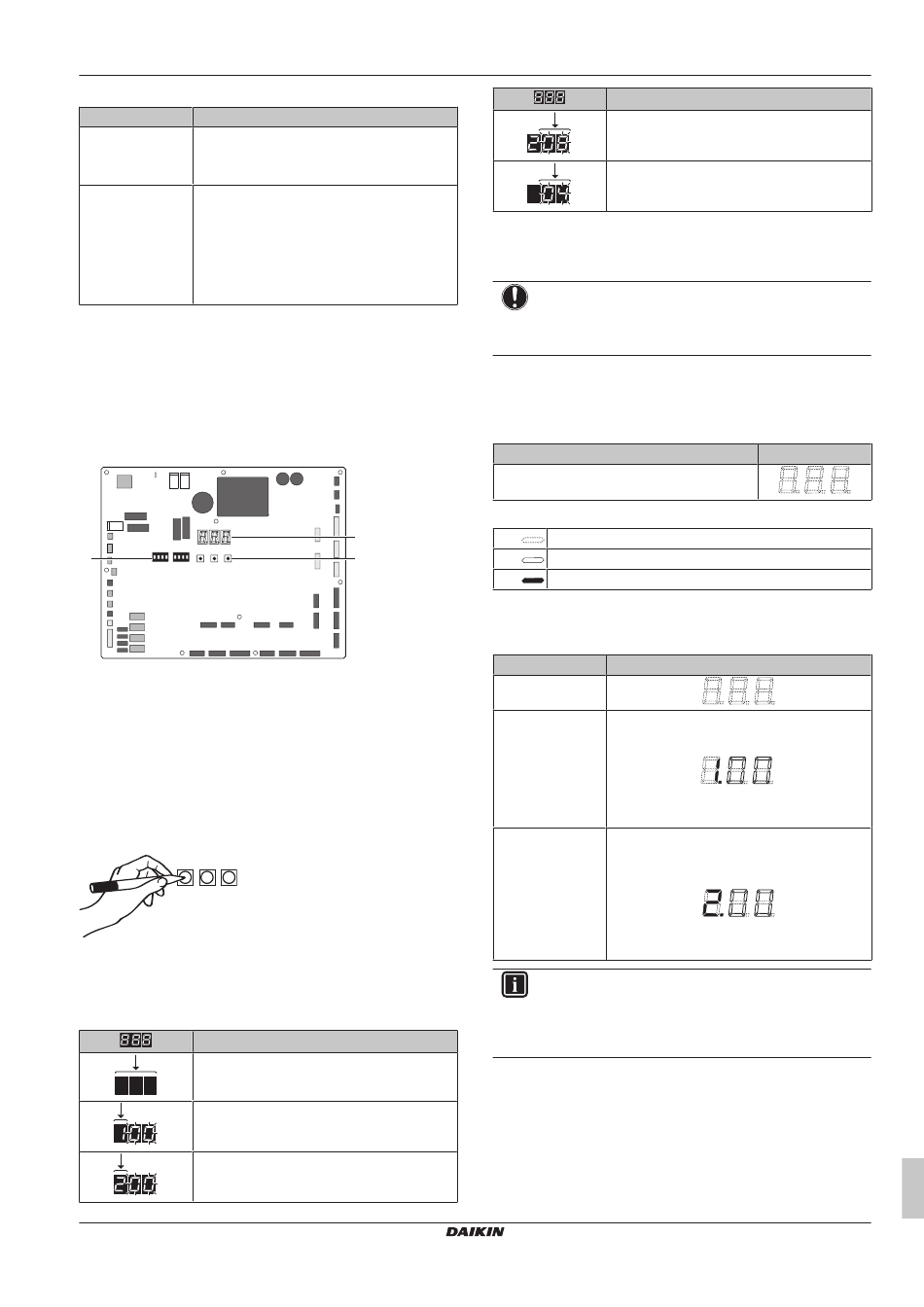

Mode 1 et 2
Mode
Mode 1 Le Mode 1 peut être utilisé pour surveiller la
situation actuelle de l'unité BS.
(réglages de
surveillance)
Mode 2 Le Mode 2 est utilisé pour changer les
réglages sur place du système. Il est possible
(réglages sur
de consulter la valeur de réglage sur place
place)
actuelle et de la changer.
En général, le fonctionnement normal peut
reprendre sans intervention spéciale après
avoir modifié les réglages sur place.
16.1.2 Accès aux composants du réglage sur
place
l'unité" [ 4 24].
Voir "13.3.2 Ouverture de
16.1.3 Composants du réglage sur place
Emplacement des affichages à 7 segments et des boutons
poussoirs:
a
DS1 DS2 BS1 BS2 BS3
BS1 MODE: pour changer de mode de réglage
BS2 SET: pour le réglage sur place
BS3 RETOUR: pour le réglage sur place
DS1, DS2 Microcommutateurs
a Microcommutateurs
b Boutons poussoirs
c Affichages à 7 segments
Boutons poussoirs
Utilisez les boutons-poussoirs pour effectuer les réglages sur place.
Actionnez les boutons-poussoirs à l'aide d'une pointe isolée (comme
un crayon à bille, par exemple) de manière à ne pas toucher aux
pièces sous tension.
Affichages à 7 segments
L'écran donne des informations concernant les réglages sur place
qui sont définis sous [Mode-Réglage]=Valeur.
Exemple
BS4~12A14AJV1B
Unité de sélecteur d'embranchement VRV 5
4P670163-1 – 2022.02
Description
c
b
Description
Situation par défaut
Mode 1
Mode 2
16.1.4 Accès au mode 1 ou 2
Initialisation: situation par défaut
REMARQUE
Veillez à effectuer la mise sous tension 6 heures avant le
fonctionnement afin que l'alimentation arrive au chauffage
de carter et à protéger le compresseur.
Mettez l'unité BS, l'unité extérieure et toutes les unités intérieures
sous tension. Lorsque la communication entre les unités BS, les
unités intérieures et la/les unité(s) extérieure(s) est établie et est
normale, l'état d'indication de l'affichage à 7 segments sera comme
ci-dessous (situation par défaut lors de l'envoi d'usine).
Etape
Prêt à fonctionner: indication d'écran vierge
comme indiqué.
Indications de l'écran à 7 segments:
Eteint
Clignotement
Activé
Accès
BS1 est utilisé pour basculer de la situation par défaut au mode 1 et
au mode 2.
Accès
Situation par défaut
Mode 1 Appuyez une seule fois sur BS1.
L'indication de l'écran à 7 segments devient:
Appuyez sur BS1 une fois de plus pour
retourner à la situation par défaut.
Mode 2 Appuyez sur BS1 pendant au moins 5
secondes.
L'indication de l'écran à 7 segments devient:
Appuyez sur BS1 une fois de plus (brièvement)
pour retourner à la situation par défaut.
INFORMATION
Si vous vous trompez au milieu de la procédure, appuyez
sur BS1 pour revenir à la situation par défaut (par
d'indication sur l'affichage à 7 segments: vide, voir
"16.1.4 Accès au mode 1 ou
16.1.5

Utilisation du mode 1

Le mode 1 est utilisé pour régler les réglages de base et surveiller le
statut de l'unité.
16 Configuration
Description
Réglage 8
(en mode 2)
Valeur 4
(en mode 2)
Ecran d'affichage
Action
.
2" [ 4 37].
