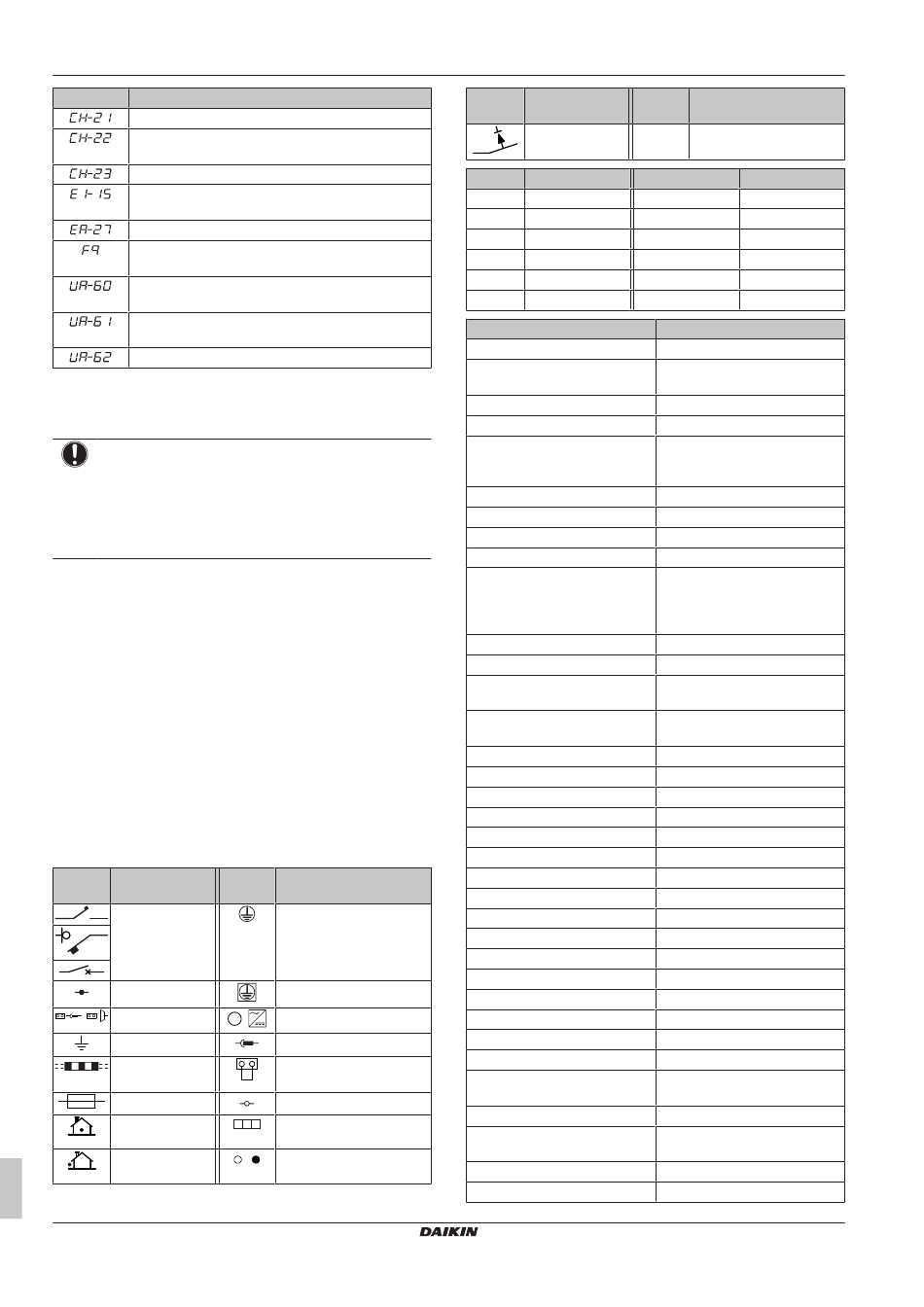

20 Mise au rebut

Code
Dysfonctionnement du capteur R32 de l'unité BS
Moins de 6 mois avant la fin de vie du capteur R32 de
l'unité BS
Fin de vie du capteur R32 de l'unité BS
Dysfonctionnement de la carte de circuits imprimés de
l'unité BS
Dysfonctionnement du registre de l'unité BS
Dysfonctionnement de la vanne d'expansion
électronique de l'unité BS
Dysfonctionnement de la carte de circuits imprimés de
secours/condensateur de l'unité BS
Pas d'alimentation de la carte de circuits imprimés de
secours/condensateur de l'unité BS
Panne de courant de l'unité BS
20 Mise au rebut
REMARQUE
NE tentez PAS de démonter le système: le démontage du
système et le traitement du réfrigérant, de l'huile et des
autres pièces DOIVENT être être conformes à la
législation en vigueur. Les unités DOIVENT être traitées
dans des établissements spécialisés de réutilisation, de
recyclage et de remise en état.
21 Données techniques
▪ Un sous-ensemble des récentes données techniques est
disponible sur le site régional Daikin (accessible au public).
▪ L'ensemble complet des dernières données techniques est
disponible sur le Daikin Business Portal (authentification requise).
21.1 Schéma de câblage
Le schéma de câblage électrique est fourni avec l'unité, situé à
l'intérieur du couvercle d'entretien.
Pour les pièces utilisées et la numérotation, reportez-vous au
schéma de câblage sur l'unité. La numérotation des pièces se fait en
numéros arabes et par ordre croissant pour chaque pièce et est
représentée dans l'aperçu ci-dessous au moyen de "*" dans le code
de la pièce.
Symbole Signification Symbol
e
Disjoncteur
Connexion
,
Connecteur
Terre
Câblage à
effectuer
Fusible
Unité intérieure
INDOOR
Unité extérieure
OUTDOOR
Manuel d'installation et de fonctionnement
44
Description
Signification
Terre de protection
Terre de protection (vis)
A
Redresseur
,
Connecteur du relais
Connecteur de court-
circuitage
Borne
Barrette de raccordement
Attache-câble
Symbole Signification Symbol
e
Dispositif de
courant résiduel
Symbole Couleur Symbole
BLK Noir ORG
BLU Bleu PNK
BRN Brun PRP, PPL
GRN Vert RED
GRY Gris WHT
YLW
Symbole
A*P
BS*
BZ, H*O
C*
AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*, NE
D*, V*D
DB*
DS*
E*H
FU*, F*U, (reportez-vous à la
carte de circuits imprimés à
l'intérieur de vote unité pour
connaître les caractéristiques)
FG*
H*
H*P, LED*, V*L
HAP
HIGH VOLTAGE
IES
IPM*
K*
K*R, KCR, KFR, KHuR, K*M
L
L*
L*R
M*
M*C
M*D
M*F
M*P
M*S
MR*, MRCW*, MRM*, MRN*
N
n=*, N=*
NE*
PAM
PCB*
PM*
Unité de sélecteur d'embranchement VRV 5
Signification
Couleur
Orange
Rose
Mauve
Rouge
Blanc
Jaune
Signification
Carte de circuits imprimés (CCI)
Bouton-poussoir marche/arrêt,
interrupteur de fonctionnement
Sonnerie
Condensateur
Connexion, connecteur
Diode
Pont de diode
Microcommutateur
Chauffage
Fusible
Connecteur (masse du châssis)
Faisceau
Lampe pilote, diode
électroluminescente
Diode électroluminescente
(moniteur de service - verte)
Haute tension
Capteur à œil intelligent
Module d'alimentation intelligent
Contact
Relais magnétique
Alimenté
Bobine
Réactance
Moteur pas à pas
Moteur du compresseur
Moteur du registre
Moteur de ventilateur
Moteur de pompe de vidange
Moteur de pivotement
Relais magnétique
Neutre
Nombre de passages dans le
corps en ferrite
Terre fonctionnelle
Modulation d'amplitude par
impulsion
Carte de circuits imprimés
Module d'alimentation
BS4~12A14AJV1B
4P670163-1 – 2022.02
