PERGOLA BIOCLIMATIQUE
1.3 ASSEMBLAGE POUTRE DROITE AVEC COLONNES A ET D (CADRE "U" INVERSÉ))

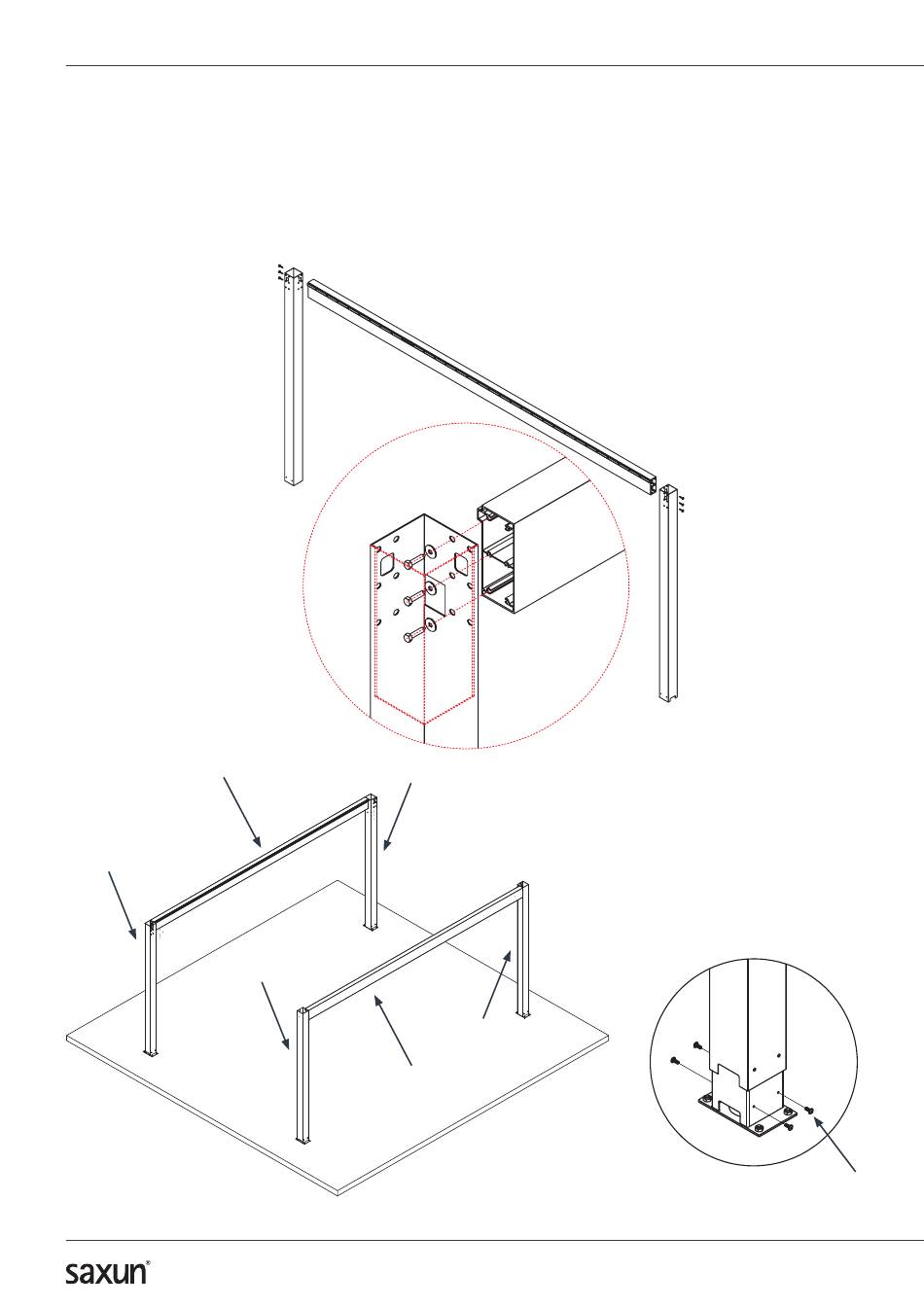

Relier les colonnes A et D aux extrémités de la poutre DROITE.
Suivre la séquence de vissage telle qu'elle apparaît dans l'image.
Serrer les boulons 1, 2 et 3 de la partie interne de la colonne. Utiliser les rondelles fournies.
POUTRE GAUCHE
COLONNE B
1
2
3
COLONNE C
COLONNE A
POUTRE DROITE
Aligner la poutre aux colonnes et effectuer
le serrage définitif des boulons 1, 2 et 3.
Une fois ce cadre avec la forme d'un "U"
inversé assemblé, le fixer sur les bases de
colonne du radier à l'aide des vis (ISO 7380)
A2 M6x16 mm.
COLONNE D
BHC (ISO 7380) A2 M6x16
Réf. 051103
