Saxun P-150 Instructions De Montage page 21

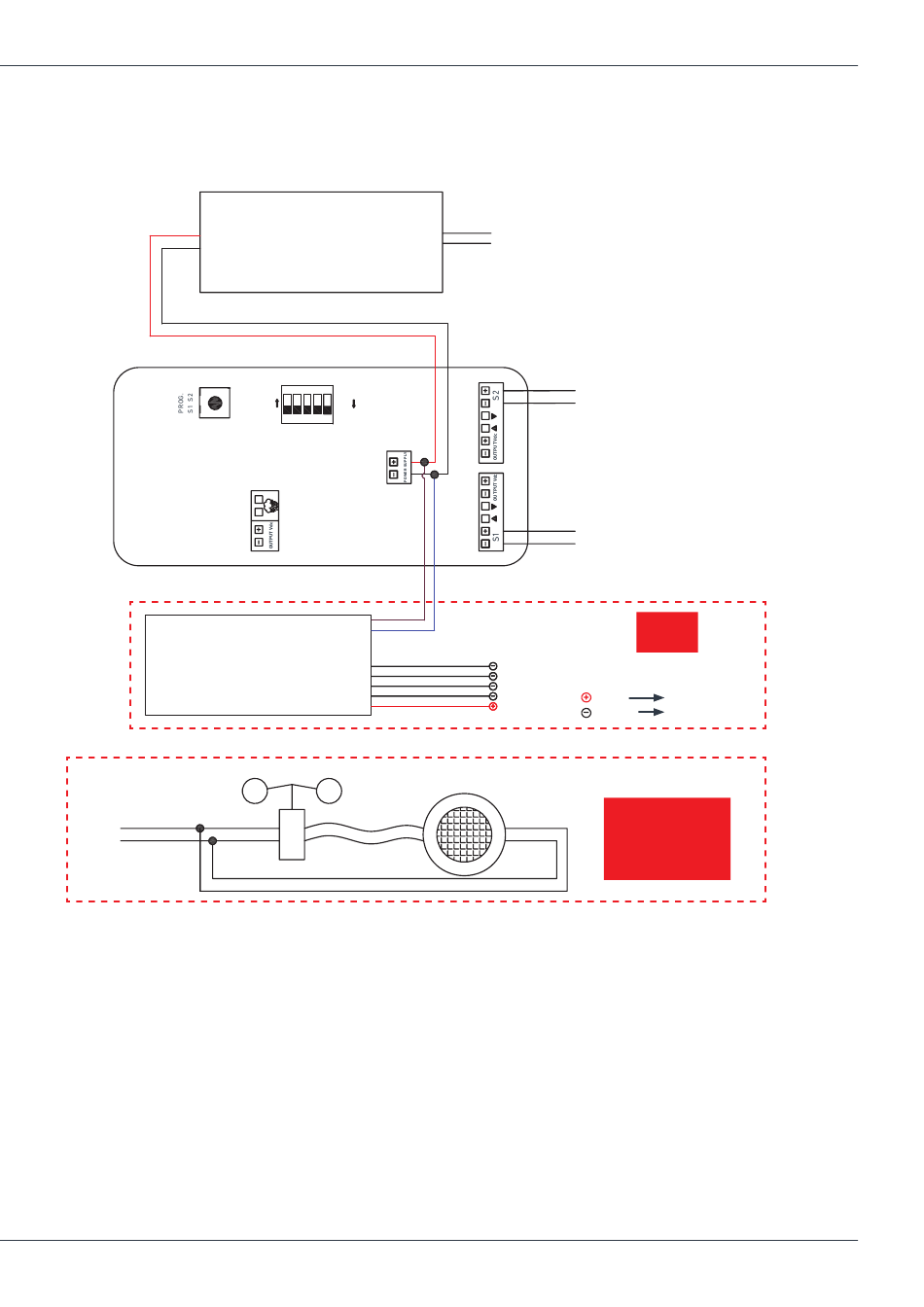

Centrale pour pergola système io, avec LEDS, capteur de pluie et capteur de vent.
+
24 Vdc
-
WHITE LED
RECEIVER io
L
230V
N
SOURCE
D'ALIMENTATION
ON OFF
1 2 3 4 5
+
IN
24 Vdc
-
1
2
3
4
OUT
5
BLACK 1
BLACK 2
INSTRUCTIONS DE MONTAGE 4 COLONNES P-150
L
230V
N
SORTIE
MOTEUR
S2
S2
ATTENTION! QUAND VOUS
INSTALLEZ LE MOTEUR
CHANGEZ LA POLARITÉ
S1
SALIDA
MOTORIZACIÓN
S1
LED
ROUGE
NOIR
CAPTEUR DE PLUIE
CAPTEUR DE VENT
CAPTEUR
DE PLUIE
OPTION
LEDS
TUBE LEDS
FAISCEAU BLANC
TRANSPARENT
OPTION
+
