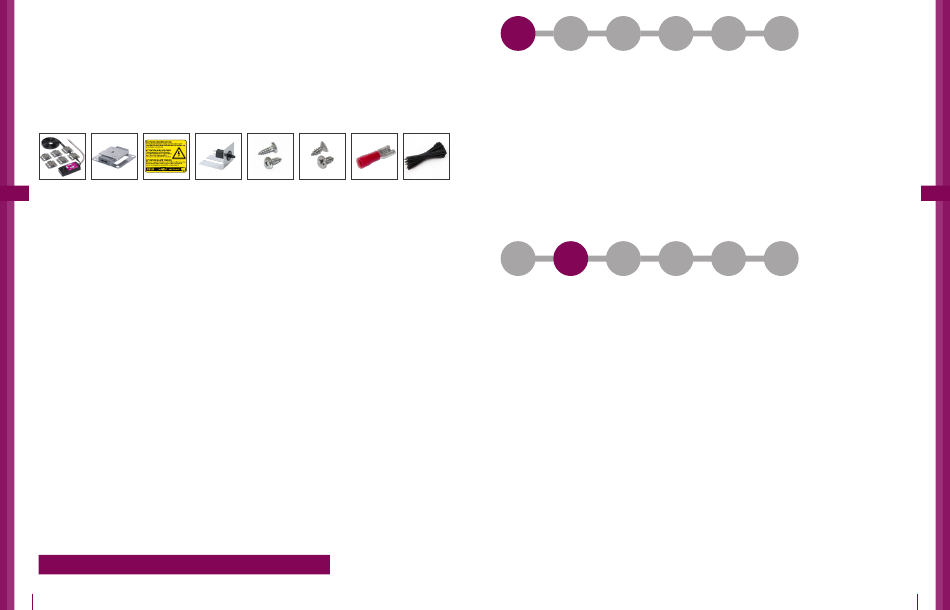

Cuprins
1.
1 x 6 PLUS-MINUS Aparat de înaltă tensiune cu ultrasunete
2.
6 x PLUS-MINUS placă de contact din oțel inoxidabil
3.
1 x Autocolant de avertizare pentru înaltă tensiune
4.
1 x Întrerupător de contact capotă cu colțar din oțel inoxidabil
5.
8 x Șurub cu cap semirotund 3,5 x 9,5 DIN 7981
6.
8 x Șurub cu cap înecat 3,5 x 9,5 DIN 7982
7.
2 x Fișă de contact plată
8.
20 x Colier de cablu
1.
2.
3.
RO
1x
6x
1x
Date tehnice
Tensiune de exploatare:
Consum de curent:
Protecție împotriva inversării polarității:
Siguranță în suport de siguranță:
Tensiune de ieșire:
Lampă de control pentru funcționare,
pentru tensiune înaltă:
Frecvență ultrasunete:
Rază de acţiune:
Unghi de acţiune:
Presiune acustică:
Lampă de control funcționare, pentru ultrasunete:
Protecție împotriva umidității:
Indicații importante înainte de montare
1.
Aplicați autocolantul galben de avertizare (3) livrat într-un loc cu vizibilitate bună în compartimentul motor
(de ex., pe carcasa filtrului de aer).
2.
În mare măsură, aparatul nu necesită întreținere. După utilizarea îndelungată, din cauza murdăririi plăcilor
de contact din oțel inoxidabil, se poate întâmpla să cadă tensiunea înaltă (se stinge LED-ul de control pentru
funcționare).
Remediu: Opriți aparatul, așteptați aprox. 3–5 minute, curățați, respectiv fixați la loc plăcile de contact din oțel
inoxidabil (coliere de cablu). Verificați în plus plăcile de contact din oțel inoxidabil (2), cu privire la montarea
corectă, pentru a se evita astfel scurtcircuitul, de ex., din cauza curentului de conturnare sau din cauza
contactului la masă al plăcii superioare de contact plus din oțel inoxidabil.
3.
La punerea în funcțiune, durează câteva secunde până când se generează tensiunea. Imediat ce aceasta
devine disponibilă, clipesc LED-urile galbene de control pentru funcționare.
4.
Nu curățați niciodată aparatul cu un dispozitiv de curățare sub presiune sau cu un dispozitiv de curățare
cu jet de aburi!
Atenție, protecție împotriva supratensiunii!
În cazul pornirii asistate, lucrărilor de sudură și încărcării rapide, dezactivați aparatul!
48
4.
5.
6.
7.
1x
8x
8x
2x
12 V
aprox. 17 mA (și după scurtcircuit)
este asigurată
0,5 A F
aprox. 300 V
două LED-uri cu clipire la intervale neregulate,
în plus și pentru a speria
20–25 kHz, modulație în frecvență
360°
160°
aprox. 100 dB
diodă luminoasă mică
protejare împotriva șocurilor și apei împrăștiate prin stropire
Înainte de
Montare
montare
Jderii își marchează teritoriul prin intermediul unor amprente de miros. Înainte de montarea aparatului este necesară o
curățare temeinică a zonei care urmează a se proteja, adică compartimentul motorului, caroseria inferioară și arcul roților.
În acest scop recomandăm spuma noastră pentru îndepărtarea marcajelor de miros STOP&GO (cod art.
asemenea avantajoasă neutralizarea prin intermediul unei curățări a locului de parcare.
Înainte de livrare, toate aparatele se supun unei verificări funcționale. Înainte de montare, vă rugăm repetați verificarea fun-
cțională. În acest scop conectați direct la bateria autovehiculului cablul plus și cablul minus. La prima punere în funcțiune, după
cel târziu 3 minute ar trebui să clipească sau să rămână aprinsă permanent dioda roșie de control pentru funcționare. După
dezactivare, tensiunea înaltă se păstrează până la 3 minute pe plăcile de contact din oțel inoxidabil, acest fapt înseamnă că: nu
trebuie să atingeți sau, de ex., nu efectuați o descărcare dirijată, cu ajutorul unei șurubelnițe. În cazul în care, după montare, în
ciuda verificării funcționale cu succes, aparatul nu generează nicio tensiune, există o defecțiune la montare (vezi Depanarea).
Modul de funcționare a aparatului
Acest aparat funcționează în baza principiului gardului electric de la pășuni, în vederea protecției împotriva pătrunderii jderilor
8.
în compartimentul motor. Șase plăci de contact din oțel inoxidabil duble, poziționate în compartimentul motor, declanșează la
20x
atingere un șoc electric nepericulos, însă eficient. Prin intermediul schemei de protecţie anti-panică, jderul are timp suficient
să scape, înainte de a se reîncărca condensatorul. Astfel se evită șocurile electrice permanente, care ar pune în pericol jderul.
Undele ultrasonice emise în domeniul de frecvență al țipetelor de frică și de avertizare ale animalelor, semnalează în acest con-
text jderului un „pericol extrem de ridicat". Aparatul dispune de modulație în frecvență, pentru a împiedica apariția acomodării.
Înainte de
Montare
montare
În timpul montării, îndepărtați din suportul său siguranța. Montați unitatea de comandă în treimea superioară a com-
partimentului
motor și în aceste condiții în așa fel încât conul acustic al difuzorului de ultrasunete să acopere cât mai
mult spațiu și aparatul să fie protejat împotriva încălzirii în exces, pătrunderii apei și murdăriei. Recomandăm orientarea
în baza principiului „de sus în jos". Pentru lămurire: Comparați conul acustic cu fasciculul de lumină al unei lanterne de
buzunar, care trebuie să lumineze cât mai mult spațiu. Se recomandă colțarul de fixare opțional (cod art. 07599).
Cablul plus împreună cu suportul siguranței se conectează prin intermediul întrerupătorului de contact
neutilizată sau direct la borna (plus) de 12 V (după sau în cutia cu siguranțe a autovehiculului). Conectați cablul de masă (–) la un
punct de masă original al autovehiculului. Cablul de comandă (cablul verde) trebuie conectat la plusul activat prin intermediul
contactului, al rețelei de bord (clema
În cazul în care cablul (clema 15) este conectat corect, aparatul de activează automat, imediat ce se decuplează contactul.
Indicaţie: Dacă nu conectați cablul (clema 15), aparatul este activat în permanență. Această situație este posibilă, însă în
conformitate cu condițiile noastre de garanție, nu este permisă.
Pozați în așa fel cablul de înaltă
compartimentul motor. Evitați în special sursele puternice de căldură, cum ar fi instalațiile de evacuare a gazelor arse, etc.
Împingeți succesiv pe cablul de înaltă tensiune plăcile de contact din oțel inoxidabil (2), în locurile dorite, în treimea supe-
rioară a compartimentului
motor. Fixarea și conectarea cu miezul cablului se realizează prin înșurubarea șuruburilor livrate,
câte unul pe fața frontală și pe fața
de contact din oțel inoxidabil inferioară, mai mare (minus) și ulterior înșurubarea cu atenție a șurubului cu cap semirotund (5)
pe placa de contact din oțel inoxidabil superioară, mai mică (plus). Montați plăcile de contact din oțel inoxidabil cu fața mare
pentru masă orientată în așa fel, încât aceasta să indice întotdeauna înspre autovehicul. Păstrați o distanță de siguranță de
cel puțin 10 mm față de alte componente conducătoare de curent. Pentru dimensiuni mai neobișnuite de autovehicul, cum
ar fi, de ex., SUV, autovehicule tip caravană, transportoare, se recomandă o extindere cu un număr dorit a celor șase plăci
de contact din oțel inoxidabil livrate (set de extindere cod art. 07507).
Este
important ca, după montarea pe cablaj, plăcile de contact din oțel inoxidabil să nu se mai desprindă și să se monteze
în alte locuri, deoarece acest fapt întrerupe fluxul de curent.
Recomandăm montarea aparatului, inclusiv a plăcilor de contact din oțel inoxidabil, în treimea superioară a compartimentului mo-
tor, deoarece, condiționat de comportamentul său din cuibul propriu, jderul se cuibărește instinctiv în partea superioară. În plus,
acest fapt facilitează montarea și într-o oarecare măsură se anulează pericolul de murdărire a tuturor componentelor. Atenție:
Placa de contact plus din oțel
inoxidabil de pe fața frontală nu trebuie să atingă nicio componentă conducătoare de masă. Placa
de contact minus din oțel inoxidabil de pe partea posterioară poate să atingă piese conducătoare de masă, cum ar fi caroseria.
Verificare
Schemă de
Depanarea
Garanţie
funcţională
conexiuni
Verificare
Schemă de
Depanarea
Garanţie
funcţională
conexiuni
15). Această clemă se găsește și la contact sau la euroconectorul aparatului radio auto.
tensiune plat, cu două fire, încât să nu fie afectat din cauza altor componente sau funcții din
posterioară. Se recomandă înșurubarea mai întâi a șurubului cu cap înecat (6) pe placa
07503). Este de
RO
capotă, la clema 30
