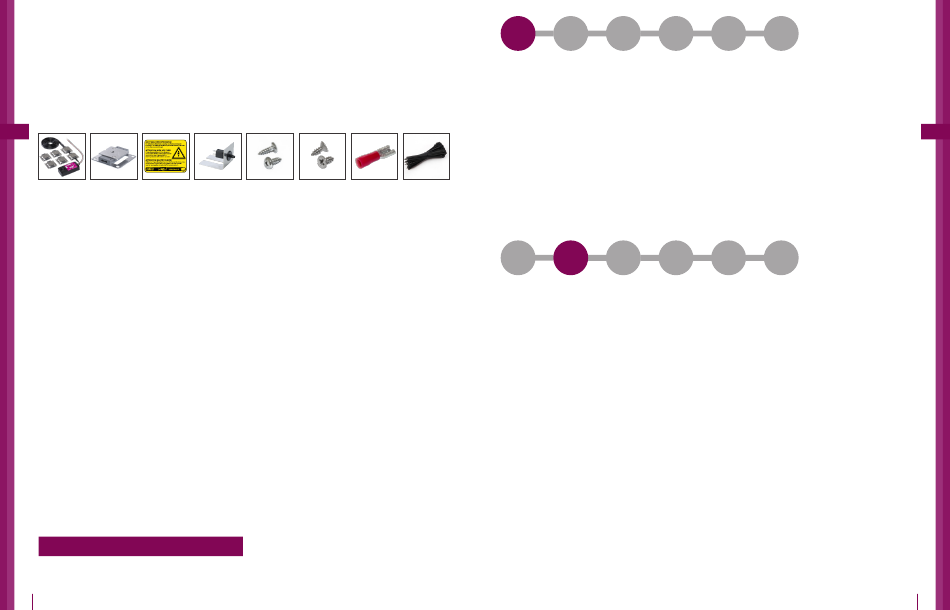

Obsah
1.
1x 6 PLUS-MINUS Vysokonapěťový přístroj s ultrazvukem
2.
6x PLUS-MINUS kontaktní destičky z ušlechtilé oceli
3.
1x varovná nálepka „Vysoké napětí"
4.
1x kontaktní spínač kapoty s úhelníkem z ušlechtilé oceli
5.
8x šroub s čočkovou hlavou 3,5 x 9,5 DIN 7981
6.
8x šroub se zápustnou hlavou 3,5 x 9,5 DIN 7982
7.
2x plochá kabelová koncovka
8.
20x stahovací pásek
CS
1.
2.
3.
1x
6x
1x
Technické údaje
Provozní napětí:
Příkon proudu:
Ochrana proti přepólování:
Pojistka v držáku pojistky:
Výstupní napětí:
Světelná kontrolka funkce pro vysoké napětí:
Ultrazvuková frekvence:
Rozsah vyzařování:
Úhel vyzařování:
Akustický tlak:
Světelná kontrolka funkce pro ultrazvuk:
Ochrana proti vlhkosti:
Důležité informace před montáží
1.
Žlutou varovnou nálepku (3), která je součástí sady, nalepte do motorového prostoru tak, aby byla dobře viditelná
(např. na kryt vzduchového filtru).
2.
Přístroj je z valné části bezúdržbový. Po delším používání se však může stát, že se kontaktní destičky
z ušlechtilé oceli znečistí a dojde k výpadku vysokého napětí (LED kontrolka funkce zhasne).
Řešení: Přístroj vypněte, vyčkejte po dobu cca 3–5 minut, kontaktní destičky z ušlechtilé oceli vyčistěte, příp. je
nově upevněte (stahovacími pásky). Navíc zkontrolujte, jestli jsou kontaktní destičky z ušlechtilé oceli (2) odborně
namontovány – tím se vyloučí zkrat např. v důsledku povrchového proudu nebo kontaktu horní
plusové kontaktní destičky z ušlechtilé oceli s kostrou.
3.
Při uvedení do provozu trvá několik sekund, než se dosáhne vysokého napětí. Jakmile je vysokého napětí
dosaženo, blikají žluté LED kontrolky funkce.
4.
Přístroj nikdy nečistěte vysokotlakým nebo parním čističem!
Pozor, ochrana proti přepětí!
Při startování z externího zdroje, svařování a rychlonabíjení přístroj vypněte!
32
4.
5.
6.
7.
1x
8x
8x
2x
12 V
cca 17 mA (i po zkratu)
je instalována
0,5 A F
cca 300 V
dvě LED blikající v nepravidelných intervalech, mají
navíc i odstrašující funkci.
20–25 KHz, frekvenční modulace
360°
160°
cca 100 dB
malá světelná dioda
chráněno před nárazy a stříkající vodou
Před
Montáž
montáží
Kuny značí svůj revír pachovými značkami. Před montáží přístroje je nutné provést důkladné vyčištění oblasti, který má být
přístrojem chráněna, tzn. motorového prostoru, podvozku a podběhů kol. K tomu doporučujeme použít náš STOP&GO
odstraňovač pachových značek (výr. č.
Všechny přístroje se před expedicí podrobují kontrole funkčnosti.
minusový kabel připojte přímo k autobaterii. Červená
po 3 minutách začít blikat nebo trvale svítit. Po odpojení zůstává vysoké napětí na kontaktních destičkách až po dobu
3 minut, což znamená: Destiček se nedotýkejte nebo je cíleně vybijte např. pomocí izolovaného šroubováku. Pokud by
přístroj po montáži i přes úspěšnou kontrolu funkčnosti nevytvářel požadované napětí, znamená to, že došlo k chybě při
montáži (viz oddíl „Vyhledávání chyb").
Způsob fungování přístroje
Tento přístroj funguje na principu elektrického ohradníku a slouží k odpuzování kun z motorového prostoru. Šest dvo-
jitých kontaktních destiček z ušlechtilé oceli, které se umístí do motorového prostoru, dává při dotyku neškodnou,
8.
ale účinnou ránu elektrickým proudem. Díky varovným elektrickým impulsům s časovou prodlevou má kuna dostatek
20x
času na útěk, než se kondenzátor znovu nabije. Kuna tedy nedostává neustálé rány elektrickým proudem, které by ji
mohly ohrozit. Ultrazvukové vlny ve frekvenční oblasti zvuků vydávaných vystrašeným zvířetem a varovných zvukových
zvířecích znamení signalizují kunám navíc „nejvyšší nebezpečí". Přístroj je vybaven frekvenční modulací, která zabraňuje
tomu, aby si kuny na zvuk zvykly.
Před
Montáž
montáží
Během montáže vyjměte pojistku z držáku pojistky. Řídicí přístroj namontujte v horní třetině motorového
sice tak, aby akustický kužel ultrazvukového reproduktoru pokrýval co největší část prostoru a aby byl přístroj chráněn
před nadměrným horkem, vodou a znečištěním. Doporučujeme přístroj nasměrovat podle principu „shora dolů". Pro lepší
představu: Představte si akustický kužel jako světelný kužel vystupující z kapesní svítilny, který má pokrýt co největší
prostor. Doporučuje se použít volitelný upevňovací úhelník (výr. č. 07599).
Plusový kabel s držákem pojistky se připojí přes
přípojku 12 V (plus) (za pojistkovou skříň auta nebo do ní). Kabel kostry (−) připojte na originální kostřicí bod. Řídicí
vedení (zelený kabel) se musí připojit na kladný pól palubní sítě, který je zapojen přes zapalování (svorka
najdete také na zámku zapalování nebo na EURO konektoru autorádia. Pokud je kabel (svorka 15) správně připojený,
přístroj se zapne automaticky v okamžiku, kdy se vypne zapalování.
Informace: Pokud kabel (svorka 15) nepřipojíte, bude přístroj zapnutý stále. Toto řešení je sice technicky možné, odporu-
je však našim záručním podmínkám.
Nainstalujte žlutý 2pólový vysokonapěťový
motorovém prostoru. Vyhněte se zejména silným zdrojům horka, např. výfukovému zařízení apod. Kontaktní destičky z
ušlechtilé oceli (2) připevněte jednu po druhé na požadovaných místech na vysokonapěťový kabel v horní třetině moto-
rového
prostoru. Aretace a propojení s kabelovou žílou dosáhnete zašroubováním přiložených šroubů, vždy po jednom
na
přední a zadní
straně. Doporučujeme nejprve opatrně zašroubovat šroub se zápustnou hlavou (6) na dolní, větší kon-
taktní destičce z ušlechtilé oceli (minus) a poté šroub s čočkovou hlavou (5) na horní, menší kontaktní destičce z ušlech-
tilé oceli (plus). Kontaktní destičky z ušlechtilé oceli namontujte tak, aby velká strana kostry vždy ukazovala směrem k
vozidlu. Dodržujte minimální bezpečnostní vzdálenost 10 mm od ostatních vodivých dílů. U automobilů nestandardních
velikostí, jako jsou např. SUV, obytné automobily a dodávky, doporučujeme k šesti dodaným kontaktním destičkám
přidat libovolný počet dalších kontaktních destiček z ušlechtilé oceli (rozšiřující sada výr. č. 07507).
Důležité je, aby se kontaktní destičky z ušlechtilé oceli po montáži na kabel už neodnímaly a nemontovaly na jiná místa
kabelu, protože tak dojde k přerušení průchodu proudu.
Doporučujeme montovat přístroj včetně kontaktních destiček z ušlechtilé oceli v horní třetině motorového prostoru,
protože kuny se v důsledku svého instinktu zvířat žijících v dutinách zdržují nahoře. Montáž je navíc snadnější a rovněž
dochází k menšímu znečištění všech součástí. Pozor: Plusová kontaktní destička z ušlechtilé
nesmí dotýkat žádných ukostřených dílů. Minusová kontaktní destička z ušlechtilé oceli se smí dotýkat ukostřených dílů
jako karoserie.
Vyhle-
Kontrola
Schéma
dávání
Záruka
funkcí
zapojení
chyb
07503). Kvůli neutralizaci pachů je rovněž vhodné vyčistit parkovací místo.
Před montáží tuto kontrolu
kontrolka funkce by měla při prvním uvedení do provozu nejdéle
Vyhle-
Kontrola
Schéma
dávání
Záruka
funkcí
zapojení
chyb
kontaktní spínač
kapoty na nezapojenou svorku 30 nebo přímo na
kabel tak, aby nebyl nijak ohrožen dalšími konstrukčními díly a funkcemi v
zopakujte. Plusový a
CS
prostoru, a
15). Tuto svorku
oceli se na přední straně
33
