AssemBLAGe
3.1
rAiL De GUiDAGe

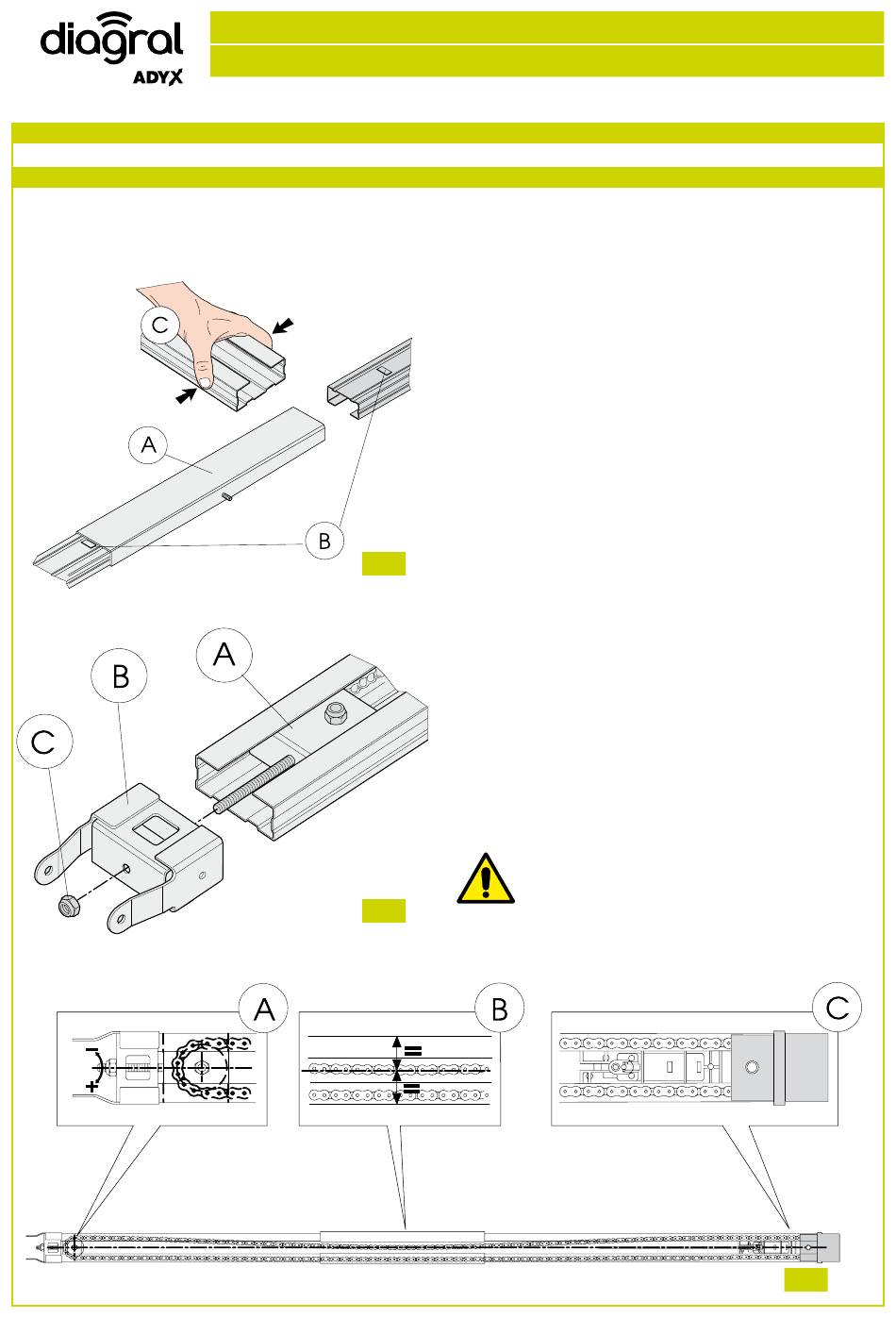

si l'on utilise un rail de guidage en deux éléments, procéder à l'assemblage comme suit. si l'on dispose
d'un rail déjà assemblé, passer au paragraphe 3,2.
1. assembler les deux éléments du rail de guidage
en les introduisant dans le joint central (fig. 5 réf.
a) jusqu'à la rencontre des reliefs métalliques de
référence (fig. 5 réf. B). pour faciliter l'embrayage
du rail de guidage, l'introduire dans le joint
central en le comprimant d'après la fig. 5 réf. C.
ne pas utiliser d'outils risquant de déformer le
rail ou le joint.
2. faire coulisser le groupe de renvoi sur toute la
longueur du rail de guidage (fig. 6 réf. a) pour
l'amener à proximité de l'élément antérieur,
opposé au groupe d'embrayage de la traction.
3. assembler la patte d'attache antérieure (fig. 6
Fig. 5
réf. B) au groupe de renvoi (fig. 6 réf. a).
4. tendre légèrement la chaîne en vissant l'écrou
(fig. 6 réf. C).
5. Coucher le rail de guidage sur le côté (fig. 7)
6. pousser le chariot à proximité du groupe
d'embrayage de la traction (fig. 7 réf. C).
7. Régler le tendeur (fig. 7 réf. a) de manière à ce
que la zone centrale de l'anse, formée par la
branche supérieure de la chaîne, coïncide plus
ou moins avec le milieu du rail de guidage (fig.
7 réf. B).
Attention: une tension excessive peut
endommager les groupes de renvoi et
d'embrayage de la traction.
Fig. 6
532008_A - Guide d'installation
Fig. 7
Page 12
