LiftMaster STAR1000 Mode D'emploi

APPLICATION
Le STAR1000 est un récepteur de contrôle d'accès commercial 1 canal haute
capacité pour ouvre-portes commerciaux et appareils actionnés de contact sec. Le
STAR1000 est compatible avec les télécommandes Security✚ 2.0™ et entrées sans
clé et sans fil et les télécommandes Security✚ 2.0™ Passport et Passport Lite. Ce
récepteur est compatible avec HomeLink
la programmation, visitez : www.homelink.com. La capacité du récepteur est de
1 000 appareils et prend en charge n'importe quelle combinaison de
télécommandes et entrées sans clé et sans fil. Le récepteur est étanche
conformément à la spécification IPX44.
INSTALLATION
1. Choisissez un endroit commode près du mécanisme d'ouverture devant être
contrôlé par le récepteur dans la ligne de visée de l'endroit destiné à la
transmission.
REMARQUE : Ne pas monter l'écran LCD en pleine lumière du jour. Éviter de
monter le récepteur dans un boîtier en métal ou près d'autres appareils sans fil
qui reçoivent ou transmettent des ondes.
2. Monter le support sur la surface choisie avec les outils de fixation adéquats.
(non fournis) (Figure 1).
3. Retirer les 4 vis (#8) sur l'arrière du récepteur et retirer la plaque. Débrancher le
connecteur du clavier du panneau de commande.
REMARQUE : Attention de ne pas endommager le câble du clavier quand vous
retirez la plaque.
4. Brancher les fils (Figure 2). Se référer au manuel du propriétaire de votre
ouvre-porte ou actionneur de barrière commerciales pour les informations
particulières.
5. Rebrancher le connecteur du clavier sur le panneau (étiqueté J9).
6. Sécuriser la plaque avec les 4 vis (#8) précédemment retirées.
7. Installer l'antenne fournie.
REMARQUE : Utiliser le nécessaire de rallonge d'antenne 86LM ou 86LMT en
option (voir page 8) pour monter l'antenne distante aussi haut et loin que
possible de tout objet métallique pour obtenir une meilleure portée radio.
8. Adapter le récepteur sur le support de montage et le sécuriser à l'aide des vis
(#8) qui sont fournies.
9. Serrer le connecteur étanche pour sécuriser et sceller le câblage.

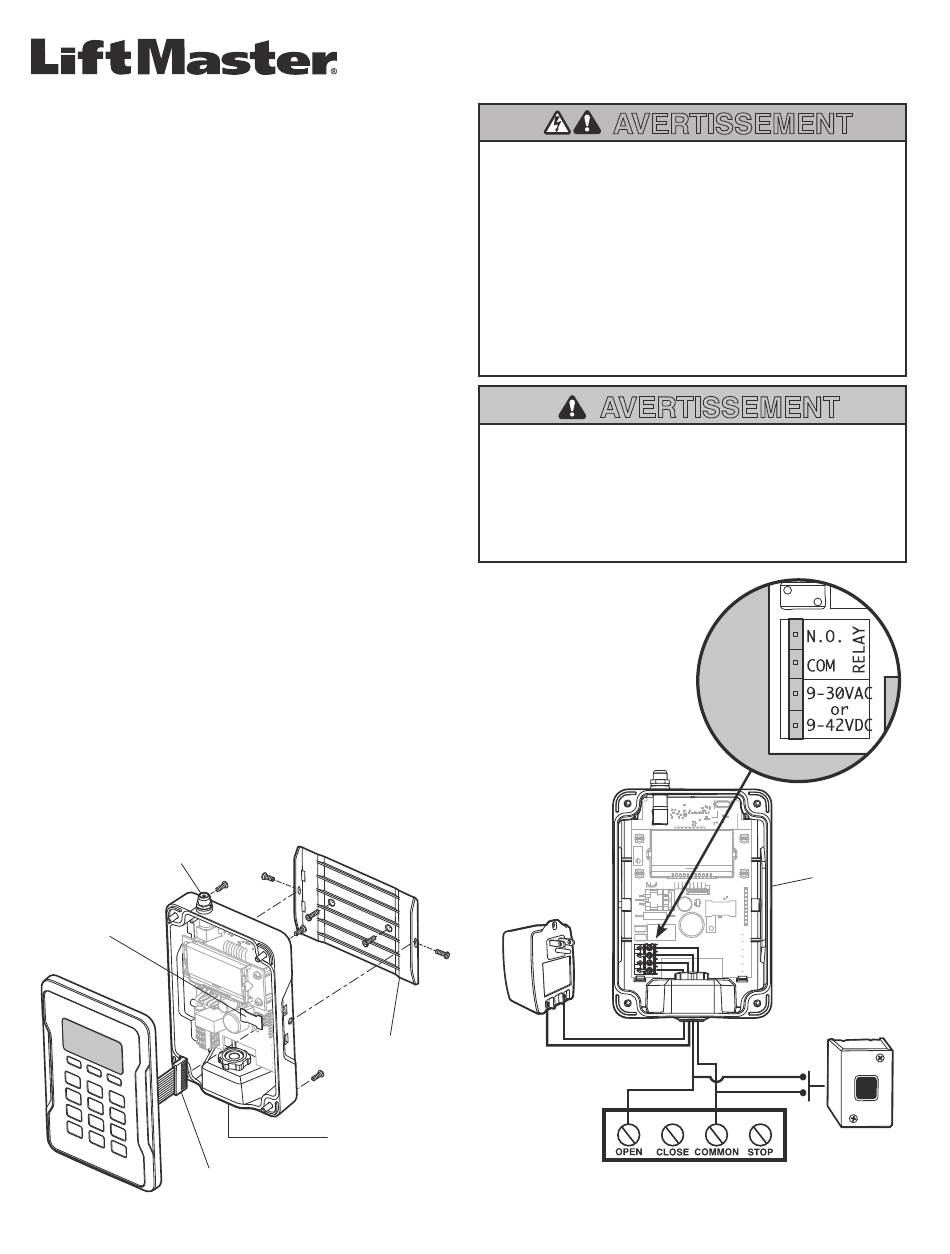

Figure 1
Antenne
Connecteur
Mémoire de
secours Module
Connecteur de clavier
Pour plus d'informations, visitez www.devancocanada.com ou appel sans frais à 855-931-3334
®
. Pour information sur la compatibilité ou
Support de Fixation
Connecteur étanche
RECEPTEUR DE CONTRÔLE D'ACCÈS COMMERCIAL
AVERTISSEMENT
Pour prévenir d'éventuelles BLESSURES GRAVES, voire MORTELLES suite à
une électrocution :
• S'assurer que l'alimentation est COUPÉE AVANT d'installer le récepteur.
Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT dues à un
portail ou une porte de garage en mouvement :
• Garder EN TOUT TEMPS les télécommandes hors de portée des enfants. NE
JAMAIS Permettre à un enfant d'utiliser ou de jouer avec des émetteurs de
télécommande.
• Actionner la barrière ou la porte UNIQUEMENT lorsqu'elle est clairement
visible, correctement ajustée et libre de toute entrave lorsqu'elle est en
mouvement.
• Garder EN TOUT TEMPS la barrière ou la porte dans votre champ visuel
jusqu'à la fermeture complète. NE JAMAIS permettre à quiconque de
franchir le chemin du mouvement d'une barrière ou d'une porte.
AVERTISSEMENT
Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT, une
UTILISATION CONSTANTE des ouvre-portes ou barrières résidentielles est
INTERDITE.
Quand un récepteur est utilisé pour activer un ouvre-porte commercial, une
arête de renvoi DOIT être installeé au bas de la porte. Si vous n'installez pas
d'arête de renvoi dans ces circonstances, il s'en suit des risques de
BLESSURES GRAVES ou MORTELLES pour les personnes piégées sous
la porte.
Figure 2
9 – 30 Volts C.A./C.C.
250 mA max
Alimentation électrique
5
MODÈLE STAR1000
Relais
Connexion
Alimentation
Connexion
Récepteur sans
sa plaque
Module opérateur unique
Commande
Station
