Calcul des atténuations
L'atténuation est calculée ici à titre d'exemple sur une ins-
tallation comportant 4 stations internes vidéo. L'atténua-
tion par branche ne doit pas dépasser 40 dB (20 dB pour
YR). L'atténuation des câbles est de 2 dB pour 10 m.
10 m
20 m

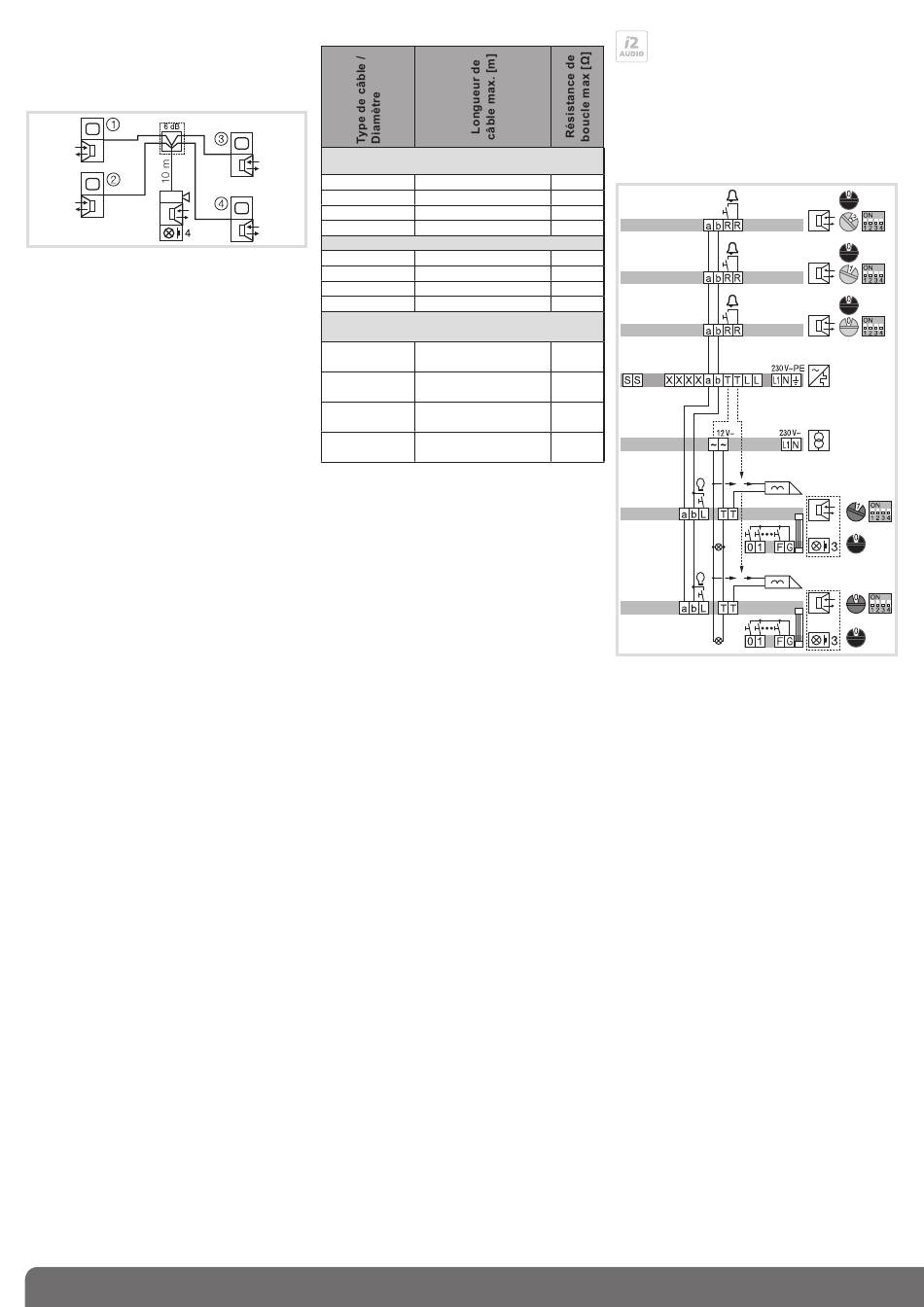

Image 13 : 2 fils - Exemples d'appartements
Appartement
, atténuation du distributeur : 6 dB
Atténuation du câble :
10 m + 10 m = 20 m
20 m x (2 dB / 10 m) = 4 dB
Atténuation appartement
: 4 dB + 6 dB = 10 dB
Atténuation appartement
: 6 dB + 6 dB = 12 dB
Atténuation appartement
: 5 dB + 6 dB = 11 dB
Atténuation appartement
: 8 dB + 6 dB = 14 dB
Mesure de résistance de boucle
La résistance de boucle par ligne / branche ne doit pas
être dépassée (tableau 3). Les dérivations, distributeurs et
points de contact installés doivent être mesurés également.
z Déverrouiller entièrement l'interphone.
z Court-circuiter le câble de bus vidéo à 2 fils à
mesurer au niveau de l'alimentation de ligne
du dernier terminal, et mesurer la résistance au
niveau de l'autre extrémité de la ligne.
Lors de la mesure de la ligne de l'ouvre-porte,
P
les contacts de l'ouvre-porte TT doivent égale-
ment être shuntés.
4
Elcom Kommunikation GmbH - Gottfried-Leibniz-Str. 1 - D-74172 Neckarsulm - www.hager.com
Longueur de câble, atténuation et résistance de boucle
Câble de l'alimentation de ligne aux stations internes
15 m
audio et vidéo
J-Y(ST)Y 0,6 mm
J-Y(ST)Y 0,8 mm
CAT 0,5 mm
30 m
YR 0,8 mm
Câble de l'alimentation de ligne à la station interne vidéo
J-Y(ST)Y 0,6 mm
J-Y(ST)Y 0,8 mm
CAT 0,5 mm
YR 0,8 mm
Câble de l'ouvre-porte / l'éclairage au transformateur ST320
dans le cas d'un courant absorbé de l'ouvre-porte de 1 A (0,5 A)
J-Y(ST)Y 0,6 mm
J-Y(ST)Y 0,8 mm
CAT 0,5 mm
YR 0,8 mm
5)
Longueur de câble dans le cas de stations internes
vidéo avec alimentation auxiliaire
6)
Avec doublage des brins au niveau de l'alimentation
auxiliaire
7)
Avec doublage des brins
8)
D La longueur du câble pour chaque dérivation ne doit
pas dépasser 200 m entre la platine de rue et la dernière
station interne. L'amortissement de 40 dB (20 dB pour
les câbles YR) et la résistance de bouclage de 15 Ω ne
doivent pas être dépassés pour cha.
Tableau 3 : 2 fils - Données du câble
Le doublage des brins du câble de bus 2 fils
P
n'est pas autorisé.
Tous les câbles de bus raccordés et, le cas échéant,
P
la ligne du coupleur de bus la plus longue, ne doivent
pas dépasser la longueur de câble de 1000 m.
Dans le cas de stations internes branchées en
P
parallèle et/ou d'appareils de signalisation secon-
daire supplémentaires, la longueur de câble doit
être réduite de 50 % en présence de 2 appareils
et de 33 % en présence de 3 appareils, du fait de
l'augmentation du courant absorbé.
La mise à la terre unilatérale du blindage des câbles dans
P
la distribution augmente l'immunité aux interférences.
Des points de contact/conducteurs en grand
P
nombre et sales augmentent la résistance de
contact et peuvent être source d'interférences.
Pour le câblage de plusieurs platines de rue ou de
P
grandes installations multilignes, consulter le manuel
du système ou visiter le site www.hager.de sur Internet.
75 m / 150 m
5)
8)
150 m / 150 m
5)
8)
50 m / 100 m
150 m
5) /
6)
8)
75 m / 75 m
5)
8)
75 m
8)
100 m
8)
50 m
8)
75 m
8)
30 m; 60 m
3,5 Ω
7)
(60 m ; 120 m
)
(7 Ω)
7)
50 m; 100 m
3,5 Ω
7)
(100 m; 200 m
)
(7 Ω)
7)
20 m; 40 m
3,5 Ω
7)
(40 m; 80 m
)
(7 Ω)
7)
50 m; 100 m
3,5 Ω
7)
(100 m; 200 m
)
(7 Ω)
7)
Raccordement et installation
Le schéma de câblage suivant présente un exemple
de maison en 3 parties. Des platines internes, des
platines de rue et des accessoires peuvent être
complétés ou réduits de la même manière pour
d'autres objets.Des platines internes, des platines
de rue et des accessoires peuvent être complétés
ou réduits de la même manière pour d'autres objets.
9 ) 10 )
9 ) 10 )
9)
Câblage d'ouvre-porte standard
10)
Câblage d'ouvre-porte protégé contre la manipulation
Image 14 : Audio i2 - 3 stations internes et
2 platines de rue
Dans le cas d'une alimentation de ligne univer-
P
selle REG, les contacts de relais sont suppri-
més.
Autrement, une alimentation de ligne peut éga-
P
lement être installée après la dernière station
de porte.
