Version relais uniquement :
raccorder l'ouvre-porte protégé contre la
manipulation
z Raccorder l'ouvre-porte au contact
1, 8) pour la protection contre la manipulation.
Ou :
z En présence de plusieurs platines de rue,
l'ouvre-porte peut également être associé à
une commande bipolaire (protégé contre la
manipulation). Raccorder un fil au contact de
l'ouvre-porte des platines de rue et le second fil
au contact de l'ouvre-porte
l'alimentation de ligne.
2 fils (figure 2 et 9)
Audio i2 (figure 14 et 17)
Vidéo 6D (figure 18 et 24)
Le câble d'alimentation de l'ouvre-porte ne doit
P
pas passer par la platine de rue afin d'assurer
la protection contre la manipulation.
z Tourner le potentiomètre pour la durée de
déverrouillage de l'ouvre-porte
10) dans la position souhaitée.
Un ouvre-porte au niveau du contact de
P
l'ouvre-porte (figure 1, 8) peut également être
déverrouillé sans appel entrant.
Dans le cas de système doté de plusieurs
P
portes, le déverrouillage ciblé d'un ouvre-porte
est possible sans appel entrant uniquement
avec des stations internes Confort et non par le
biais de lignes couplées.
Version Relais uniquement :
raccorder le contact pour l'éclairage
z Raccorder le contact
(figure 1, 7) pour la
commutation de l'éclairage ou pour la com-
mande d'une minuterie d'escalier avec préavis
d'extinction.
z Tourner le potentiomètre de réglage du temps
de mise en marche
(figure 1, 9) dans la
position souhaitée.
En cas de commande d'une minuterie d'esca-
P
lier, le temps de mise en marche doit être réglé
au minimum (1 sec.).
2
Elcom Kommunikation GmbH - Gottfried-Leibniz-Str. 1 - D-74172 Neckarsulm - www.hager.com

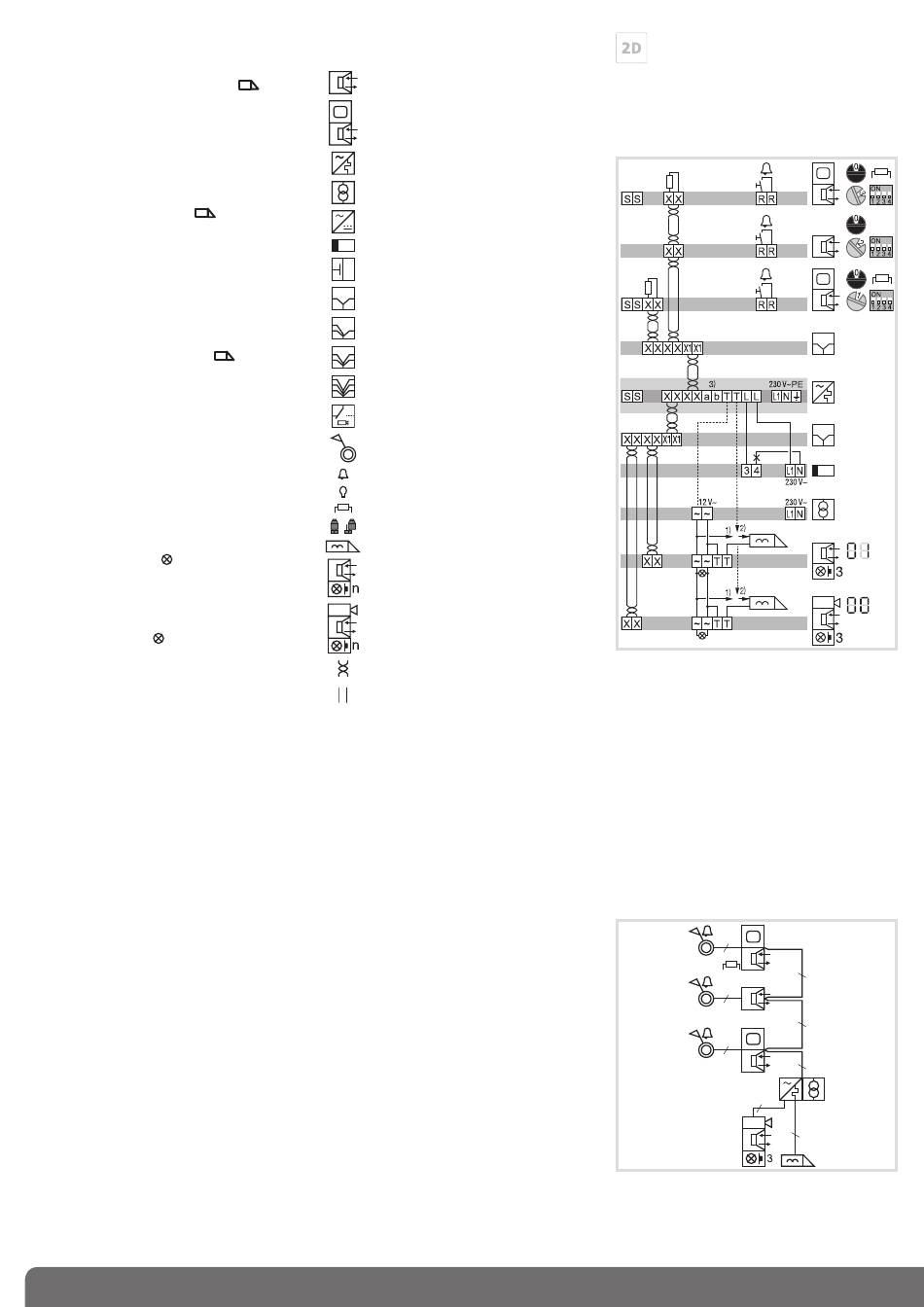

Symboles de commutation et éléments des
schémas électriques
Station interne (audio)
(figure
Station interne vidéo
Alimentation de ligne REG (rail DIN)
Transformateur secteur 12 V~ REG
(figure 1, 8) de
Bloc d'alimentation vidéo REG
Minuterie d'escalier
Déflecteur vidéo
Distributeur vidéo 2 voies
Distributeur vidéo 3 postes
Distributeur vidéo 4 postes
(figure 1,
Distributeur vidéo 6 postes
Commutateur vidéo
Poussoir, contact normalement ouvert
Poussoir d'étage
Touche d'éclairage
Terminaison / Résistance terminale
Terminaison vidéo par cavalier pour vidéo 6D
Ouvre-porte
Platine de rue audio ou station de porte audio
d'étages
Platine de rue vidéo ou station de porte vidéo
d'étages
Paire de fils torsadés pour appareils vidéo
(recommandation : paire de fils blanc / jaune)
Paire de fils pour appareils audio 2D
Raccordement et installation
Le schéma de câblage suivant présente un
exemple de maison en 3 parties. Des stations
internes, des platines de rue et des accessoires
peuvent être complétés ou réduits de la même
manière pour d'autres objets.
Cam
Mon
1)
Câblage d'ouvre-porte standard
2)
Câblage d'ouvre-porte protégé contre la manipulation
3)
Pour appareils audio i2 en option
Image 12 : 2 fils - Une station audio interne et
2 stations vidéo internes, ainsi que des
platines de rue audio et vidéo
Dans le cas d'une alimentation de ligne univer-
P
selle REG, les contacts de relais sont supprimés.
Types d'installation
L'installation d'un système 2 fils peut être exécutée
de manière différente (figure 3 ... 6).
Installation transversale
Dans le cas d'une installation transversale, le
câble bus X/X est câblée d'une station interne à la
station interne suivante avec un câble propre.
2
2
2
4(5)
4)
2
Image 3 : 2 fils - Installation transversale
08/2015 - 6LE000744A
RED622Y
RED012Y
RED622Y
EMS005
???
2
2
2
