3. AVERTISSEMENTS POUR L'UTILISATION
3.1 Utilisation permise
m
L'instrument a été fabriqué comme appareil de mesure
et de réglage en conformité à la norme EN61812-1
pour le fonctionnement à altitudes jusque 2000 m.
L'utilisation de l'instrument en applications non expressé-
ment prévues par la norme citée ci-dessus doit prévoir des
mesures de protection appropriées.
L'instrument ne doit pas être utilisé dans des environne-
ments dangereux (inflammables ou explosifs) sans protec-
tions adéquates.
m
Nous rappelons que l'installateur doit s'assurer que les
normes relatives à la compatibilité électromagnétique
sont respectées même après l'installation de l'instru-
ment, et éventuellement en utilisant des filtres spéciaux.
4. AVERTISSEMENTS POUR L'INSTALLATION
4.1 Montage mécanique
L'instrument en boîtier DIN de 78 x 35 mm est conçu pour le
montage par panneau avec bride à l'intérieur d'un boîtier.
Il faut faire un trou de 71 x 29 mm et y insérer l'instrument en
le fixant avec sa bride donnée en équipement.
Si l'indice de protection maximal IP65 est requis, le support
avec les vis (optionnel) doit être utilisé.
Il faut éviter de placer la partie interne de l'instrument dans
des lieux humides ou sales qui peuvent ensuite provoquer
de la condensation ou une introduction dans l'instrument de
pièces conductibles.
Il faut s'assurer que l'instrument a une ventilation appropriée
et éviter l'installation dans des récipients où sont placés des
dispositifs qui peuvent porter l'instrument à fonctionner en
dehors des limites déclarées de température.
Installer l'instrument le plus loin possible des sources qui
peuvent provoquer des dérangements électromagnétiques et
aussi des moteurs, télérupteurs, relais, électrovannes, etc..

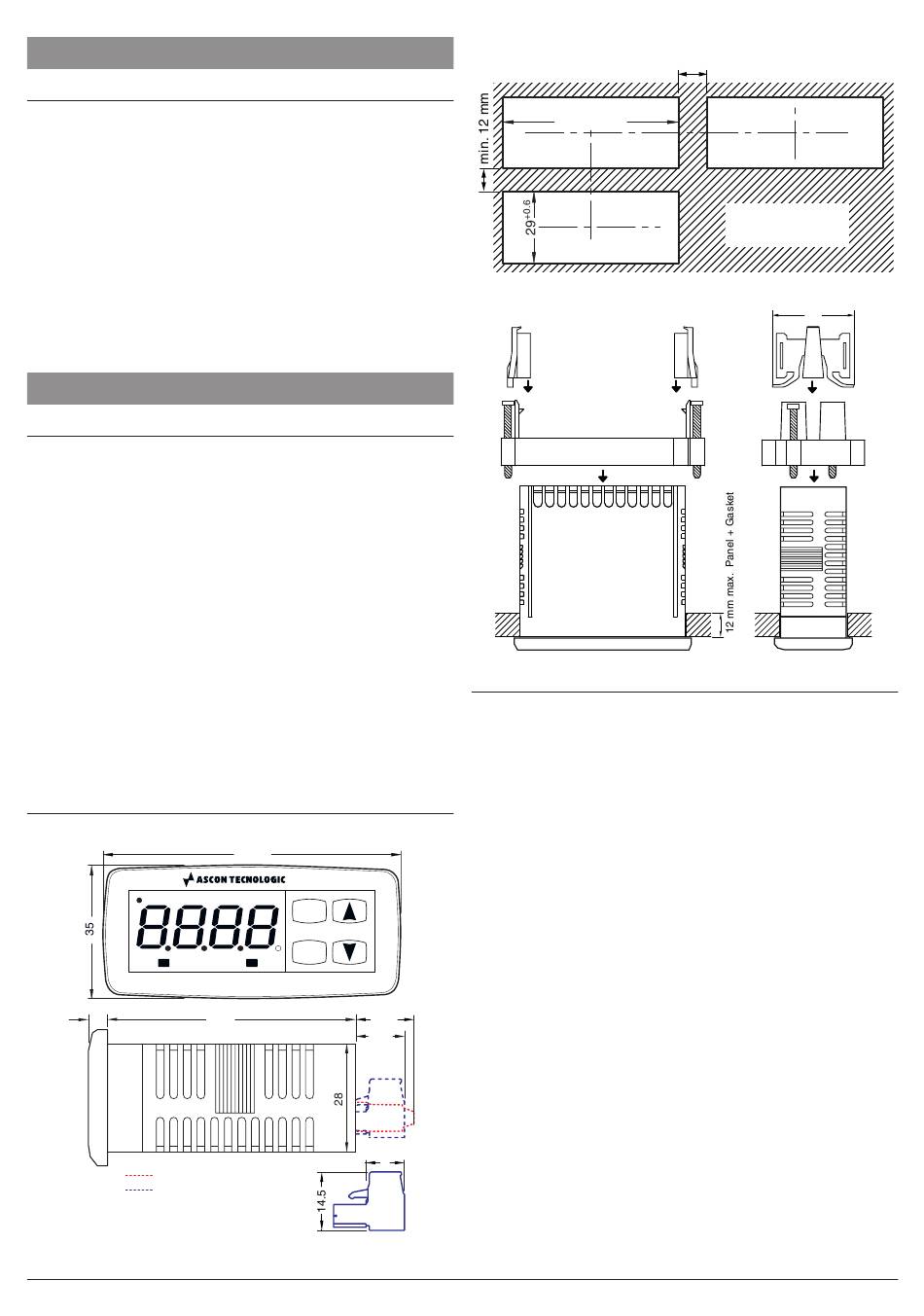

4.2 Dimensions [mm]
4.2.1
Dimensions mécaniques
CNT
1 1
OUT1
T31
6
= Fixed terminals
= Removable terminals
Ascon Tecnologic - T31 - INSTRUCTIONS POUR L'UTILISATION - Pag. 4
78
Start / Stop
U
P
2 2
OUT2
14.5
64
12.2
8
4.2.2
Trouage
+0.6
71
mm
4.2.3
Fixage
"Butterfly" type brackets
"Screw type" bracket
4.3 Branchements electriques
Il faut effectuer les connexions en branchant un seul conduc-
teur par borne et en suivant le schéma reporté, tout en
contrôlant que la tension d'alimentation soit bien celle qui
est indiquée sur l'instrument et que l'absorption des actua-
teurs reliés à l'instrument ne soit pas supérieure au courant
maximum permis.
Puisque l'instrument est prévu pour un branchement perma-
nent dans un appareillage, il n'est doté ni d'interrupteur ni de
dispositifs internes de protection des surintensités. L'instal-
lation doit donc prévoir un interrupteur/sectionneur biphasé
placé le plus près possible de l'appareil, dans un lieu facile-
ment accessible par l'utilisateur et marqué comme dispositif
de déconnexion de l'instrument et de protéger convenable-
ment tous les circuits connexes à l'instrument avec des dis-
positifs (ex. des fusibles) appropriés aux courants circulaires.
On recommande d'utiliser des câbles ayant un isolement
approprié aux tensions, aux températures et conditions
d'exercice et de faire en sorte que le câble d'entrée reste
distant des câbles d'alimentation et des autres câbles de
puissance. Si certains câbles sont blindés, le blindage doit
être connecté à la terre d'un seul côté.
m
On recommande enfin de contrôler que les para-
mètres programmés sont ceux désirés et que l'appli-
cation fonctionne correctement avant de brancher
les sorties aux actuateurs afin d'éviter des anoma-
lies dans l'installation qui peuvent causer des dom-
mages aux personnes, choses ou animaux.
min. 15 mm
RECOMMENDED
PANEL CUTOUT
34
