• Le signal de sortie TRIGGER OUT peut être utilisé pour marquer le
début de chaque période ou le début d'un segment donné.
Mode Impulsions déclenchées par
ouverture de porte

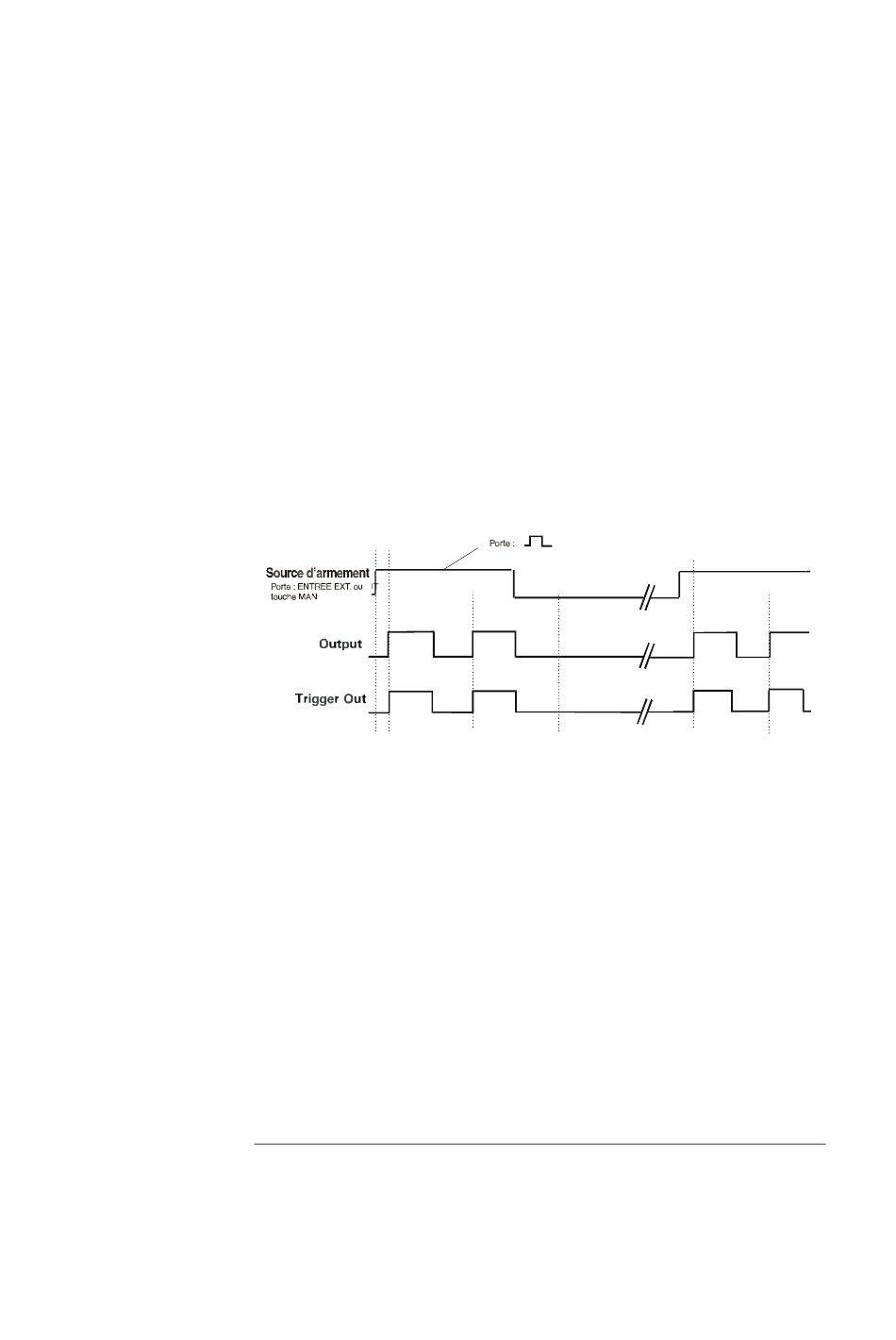

La figure ci-dessous représente un exemple type de signaux générés par
le mode de déclenchement GATED (déclenché par ouverture de porte) et
le mode d'impulsion PULSES.
%CTCEV¾TKUVKSWGU
• Les périodes d'impulsions sont débloquées (activées) par ouverture
de porte à chaque fois qu'un niveau actif est atteint par le signal de la
source d'armement sélectionnée, laquelle peut être :
– la touche
– le signal d'entrée externe EXT INPUT, auquel cas l'ouverture de la
• Le signal de sortie TRIGGER OUT marque le début de chaque période
d'impulsion.
/#0
de la face avant, auquel cas l'ouverture de la porte
se produit lorsqu'on appuie sur la touche ;
porte peut être produite par le passage au niveau haut ou au
niveau bas.
7VKNKUCVKQP FW #IKNGPV #
.1¾ETCP /QFG6TKIIGT
75
