7VKNKUCVKQP FW #IKNGPV #
.1¾ETCP /QFG6TKIIGT
Mode Motif binaire démarré

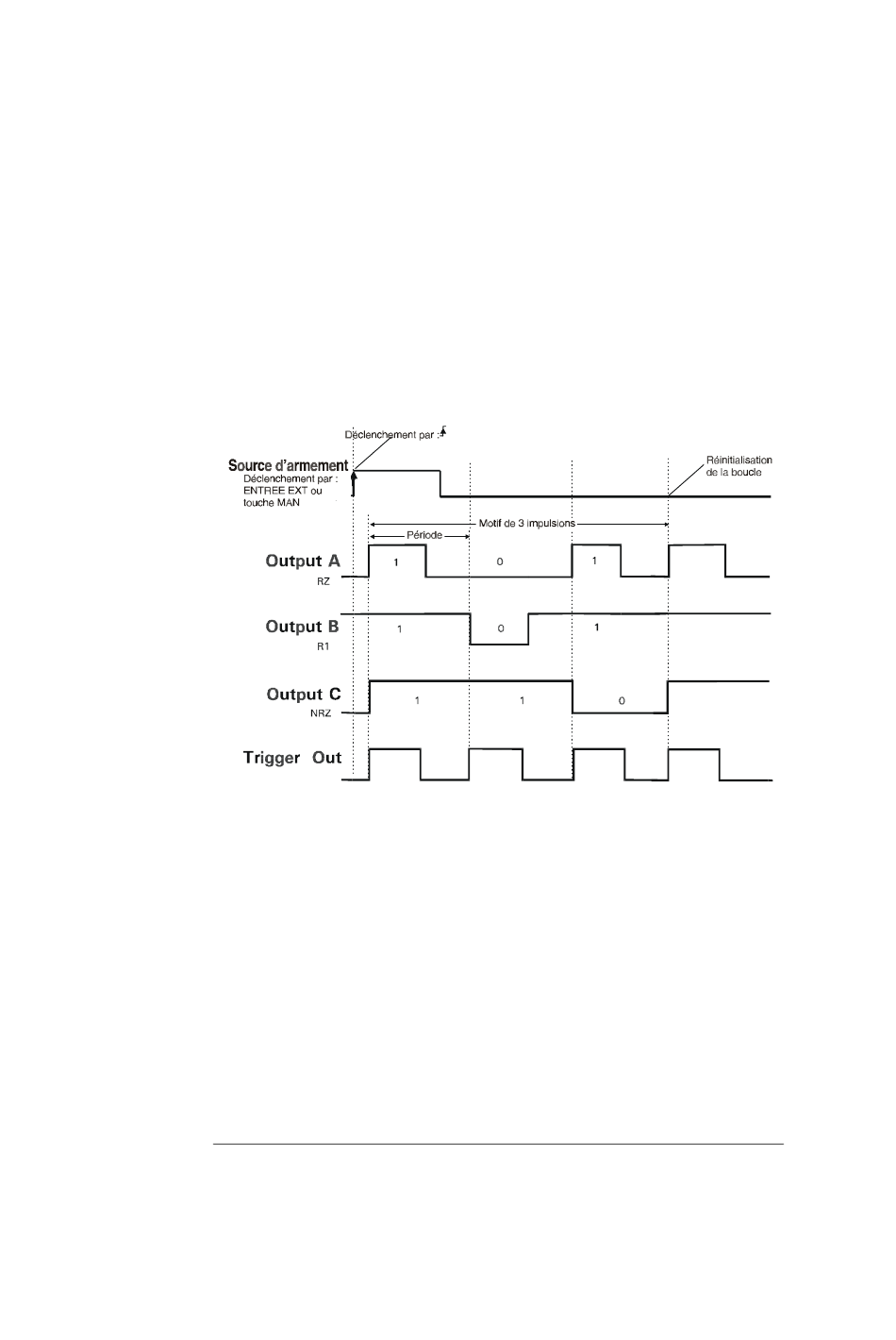

La figure ci-dessous représente un exemple type des signaux générés
par le mode de déclenchement STARTED (démarré) et le mode
d'impulsion PATTERN (motif binaire). Les motifs binaires sont
déclenchés par les fronts actifs de la source d'armement.
Le motif binaire ne sera répété que s'il a été programmé dans une boucle.
%CTCEV¾TKUVKSWGU
• Les motifs binaires d'impulsions seront déclenchés par les fronts
actifs de la source d'armement sélectionnée, laquelle peut être :
– la touche
– l'entrée EXT INPUT, auquel cas le déclenchement peut être
• Pour chaque sortie, les données des impulsions peuvent être
exprimées dans le format RZ, R1 ou NRZ.
• L'écran Pattern (voir
– spécifier la longueur du motif binaire et les valeurs des données
– diviser le motif binaire en segments répétables individuellement.
74
/#0
de la face avant, auquel cas le déclenchement peut
être produit par pression ou par relâchement de la touche ;
produit par les fronts montants ou descendants.
"L'écran Pattern" à la page
pour chaque sortie ;
87) permet de :
