Sinclair Console Serie Manuel D'installation page 60

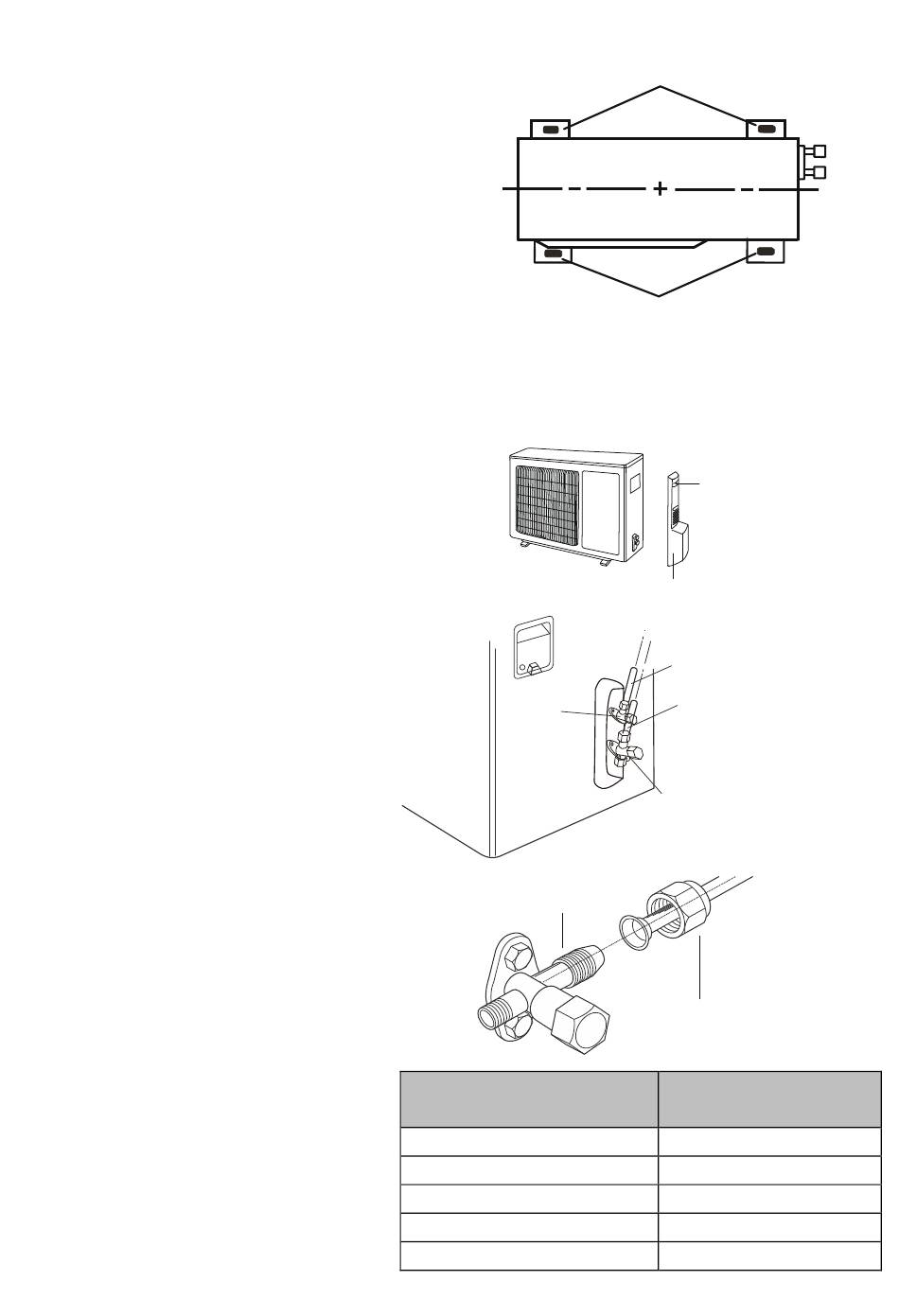

Etape 3: Fixez l'unité extérieure.
1. Placez l'unité extérieure sur le support.
2. Fixez l'unité extérieure avec les vis
insérées dans les trous dans les pieds.
Pas 4: Raccordez les tubes de raccordement à l'unité
extérieure.
1. Dévissez la vis sur la poignée
droite de l'unité extérieure et
retirez la poignée.
2. Dévissez le capuchon de la
vanne
et
tubulure évasée du tube
dans le raccord de la
vanne.
3. Serrez d'abord l'écrou-raccord à
la main.
4. Serrer l'écrou-raccord avec une
clé dynamométrique selon le
tableau.
insérez la
Trous dans les pieds
Trous dans les pieds
Valve de liquide
Raccord
Diamètre de l'écrou
hexagonal (mm)
Ø6
Ø9,52
Ø12
Ø16
Ø19
21
Vis
Poignée
Tube de liquide
Tube de gaz
Vanne de gaz
Écrou-raccord
Couple de serrage
(N.m)
15–20
30–40
45–55
60–65
70–75
