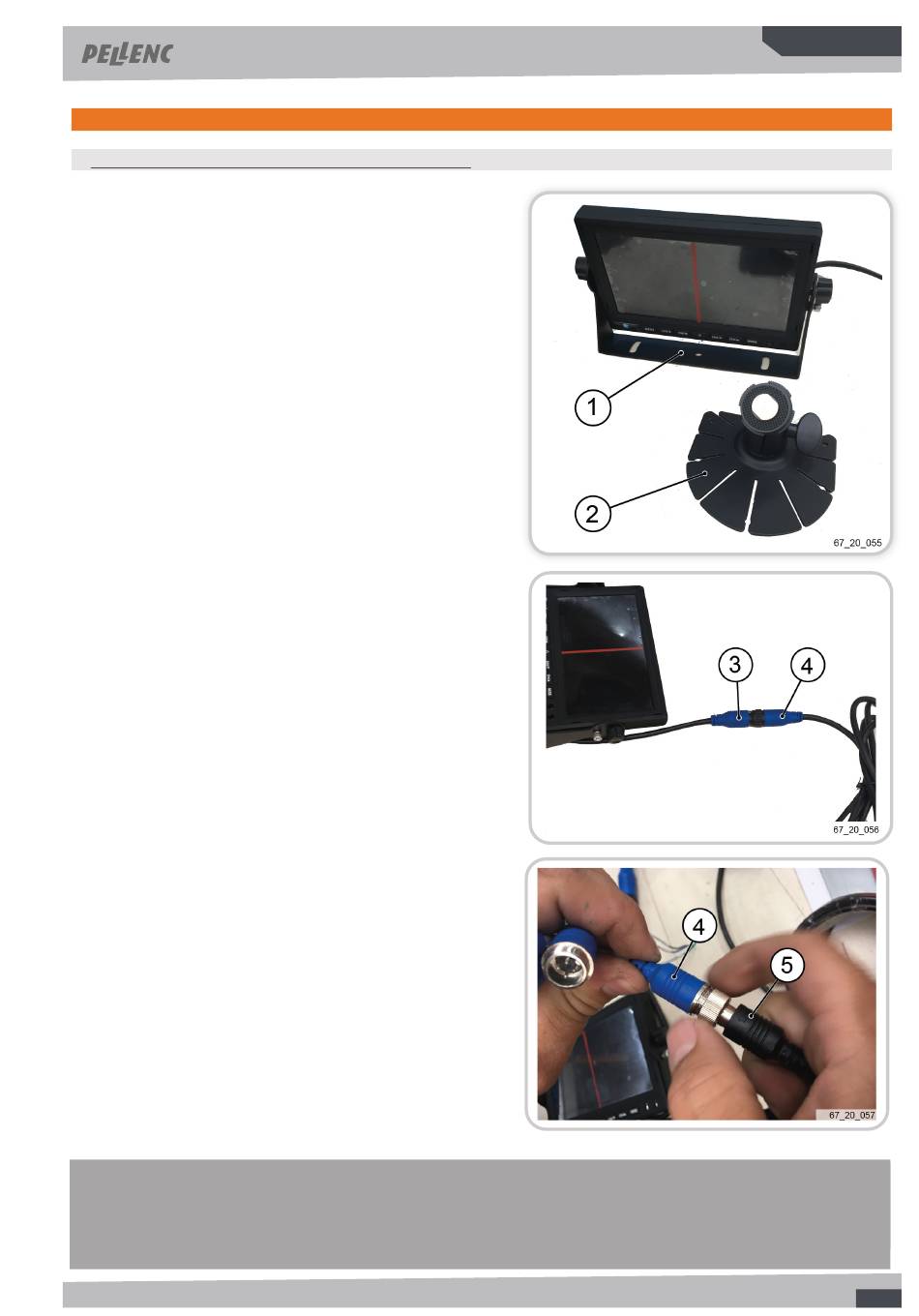

■ 5.2. PROCÉDURE DE MONTAGE
ʚ INSTALLATION DU MONITEUR DE CAMERA
• Installer le moniteur de la caméra (1) à l'aide de l'un des
accessoires fournis :
- le pavé autocollant (2)
- ou percer la carrosserie et fixer le moniteur avec les vis.
Le moniteur de la caméra doit être positionné de sorte que
le conducteur l'ait en visu en position de conduite.
• Connecter le cordon d'alimentation du moniteur (3) au câble
vidéo (4)
• Connecter le câble vidéo (4) sur le faisceau du moniteur
(CH1) (5).
• Connecter le cordon d'alimentation du moniteur.
• Connecter le câble d'alimentation de la machine
IMPORTANT :
AVANT DE CONNECTER UN ÉQUIPEMENT ÉLECTRIQUE (LAMPES, MOTEURS...), VÉRIFIER QUE
LES CONNECTEURS SONT PROPRES.
NOTICE D'INSTRUCTIONS - EXPAND R5090
67_132270_D
PARTIE 5
37
