2.1 Mesure de courant
Lors de l'installation du transformateur de courant, veiller à ce qu'il soit traversé par le courant du
consommateur et le courant de l'installation de compensation. Les sorties de l'installation de com‐
pensation doivent être installées (dans le sens de circulation du courant) derrière le transformateur
de courant. Si le régulateur est raccordé via un transformateur de courant sommateur, saisir le rap‐
port de réduction total.
Exemple:
Transformateur de courant 1: 1'000/5 A
Transformateur de courant 2: 1'000/5 A
Transformateur de courant sommateur: 5 A+5 A /
5A
Rapport du transformateur de courant: 2'000 /5 A

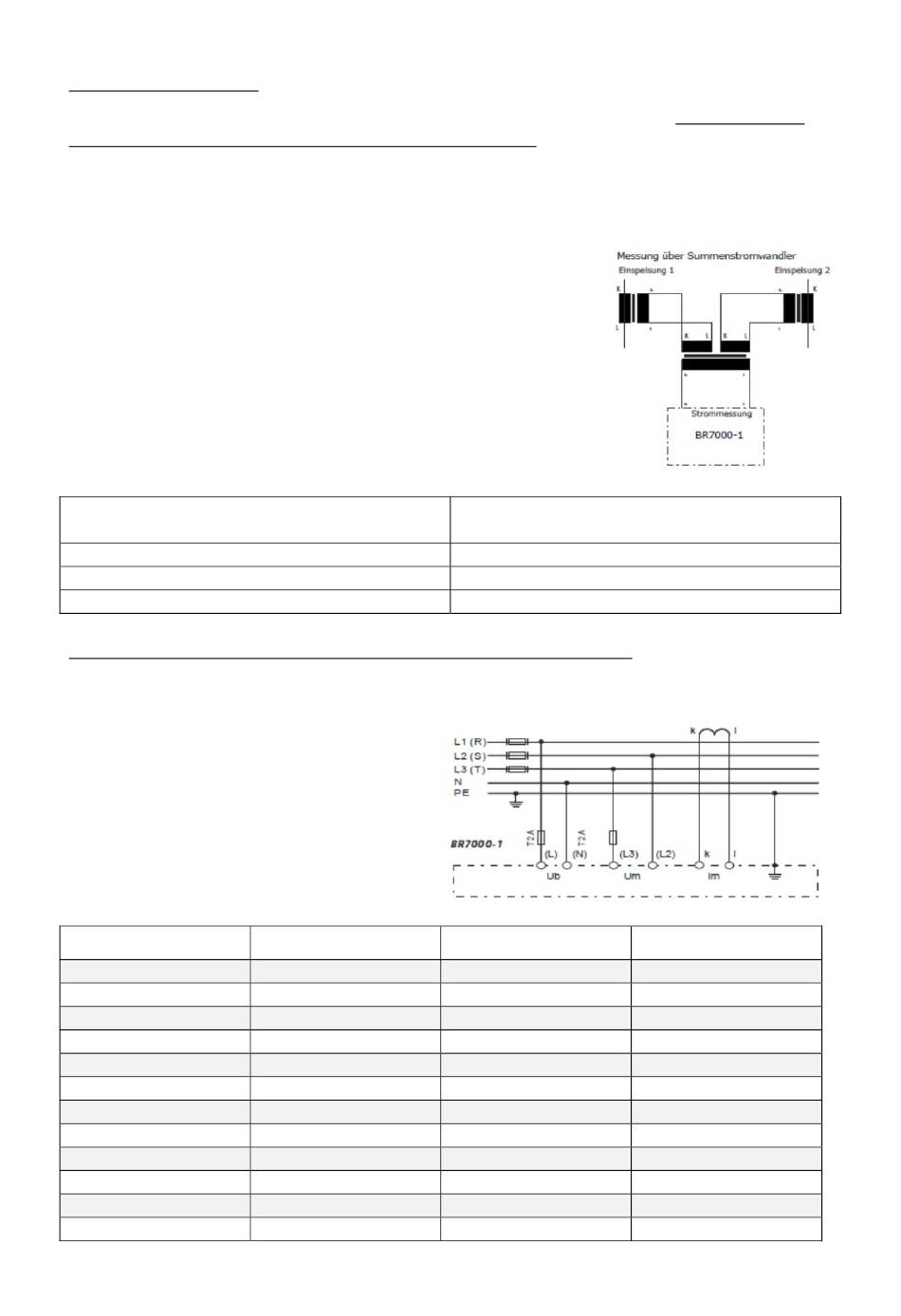

Mesure de courant BR7000‐1
Messung über Summenstromwandler
Einspeisung 1
Einspeisung 2
Strommessung
2.2 Programmation du déphasage ‐ raccordement direct à 400 V L‐L
Programmation du déphasage entre le courant de mesure et la tension de mesure. Mode expert 1
Exemple:
Courant de mesure: L1
Tension de mesure: L3‐L2
Phase U/I [90]
Applications
Réglage en usine
Voir exemple
Courant de mesure
L1
L1
L1 (k<‐>l)
L1
L1
L1
L1 (k<‐>l)
L1 (k<‐>l)
L1
L1
L1 (k<‐>l)
L1 (k<‐>l)
Mesure via le transformateur de courant somma‐
teur
Alimentation 1
Alimentation 2
Mesure de courant
Tension de mesure
L1 – N
L1 – L2
L2 –N
L3 – L2
L3 – N
L3 – L1
L1 – N
L1 – L2
L2 – N
L2 – L3
L3 – N
L3 – L1
-7-
Angle de phase
0
30
60
90
120
150
180
210
240
270
330
300
