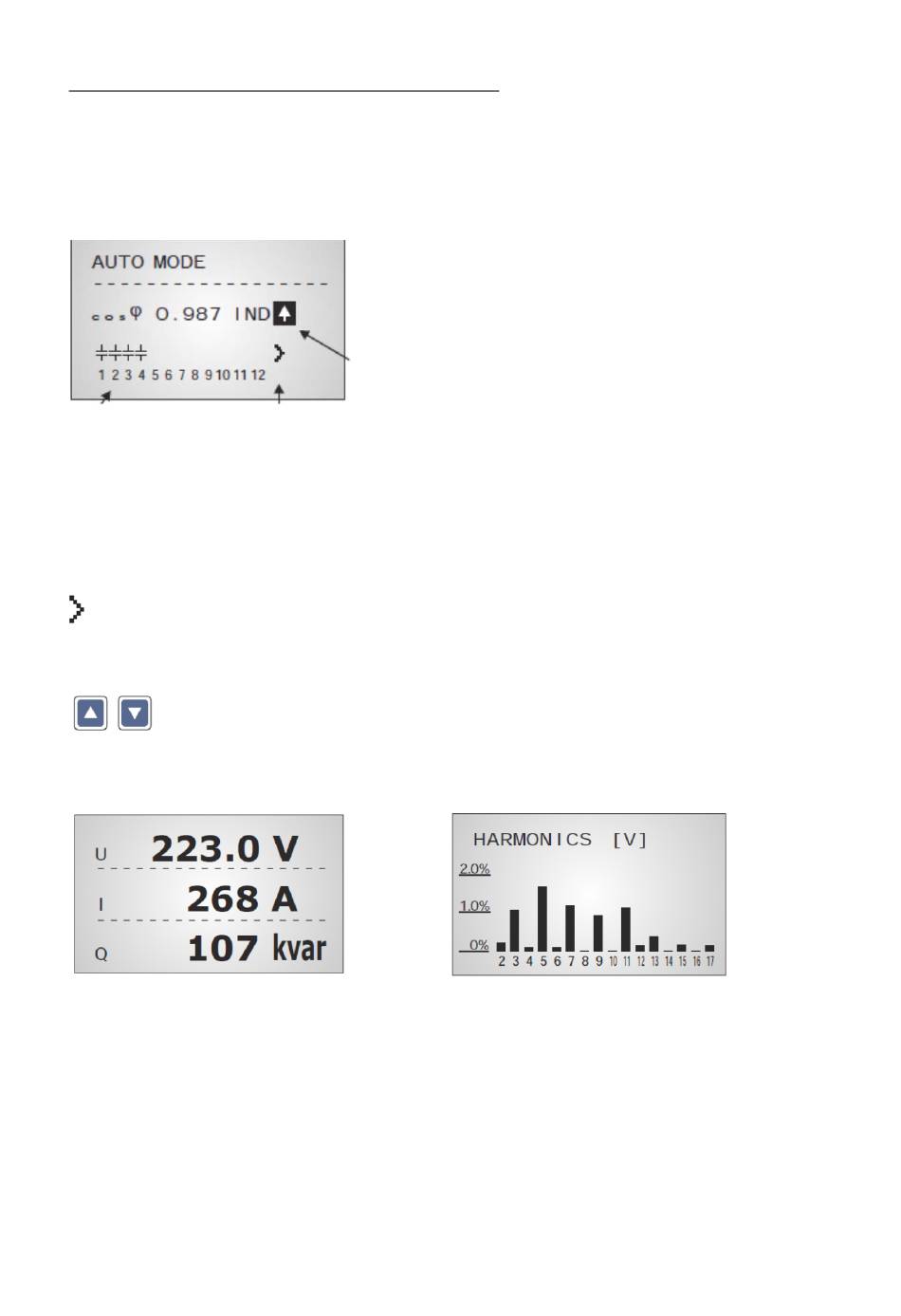

Chapitre 3: Modes de fonctionnement du BR7000‐1
Après l'activation de la tension de service, le BR7000‐1 se connecte avec la désignation et la version
du logiciel pour passer ensuite en mode automatique. Le réseau actuel cos Phi est affiché dans la
ligne supérieure et les condensateurs actuellement activés dans la ligne inférieure.
Autres messages, voir la dernière page de couverture!
Embranchements
Sens de régulation
de condensateur
(ici: activation)
actifs
Le sens de régulation est symbolisé par une flèche fermée
activation
désactivation
La flèche d'activation se trouve toujours derrière le nombre max. de gradins (fin de course)
Une flèche ouverte signale le déroulement actuel d'un temps de blocage nécessaire (temps de
décharge) avant une étape de commutation imminente
Une double flèche symbolise une commutation rapide de plusieurs embranchements
Modification du mode d'affichage en actionnant les touches fléchées: Sauvegarde
en affichage standard avec ENTER.
Mode d'affichage
Affichage fourniture (fonctionnement 4 quadrants)
Graphique à barres des harmonies
-9-
