Contre-pression au point zéro de la pompe, réglée en usine
Pression nominale de la pom-
pe
[bar]
10
16
25

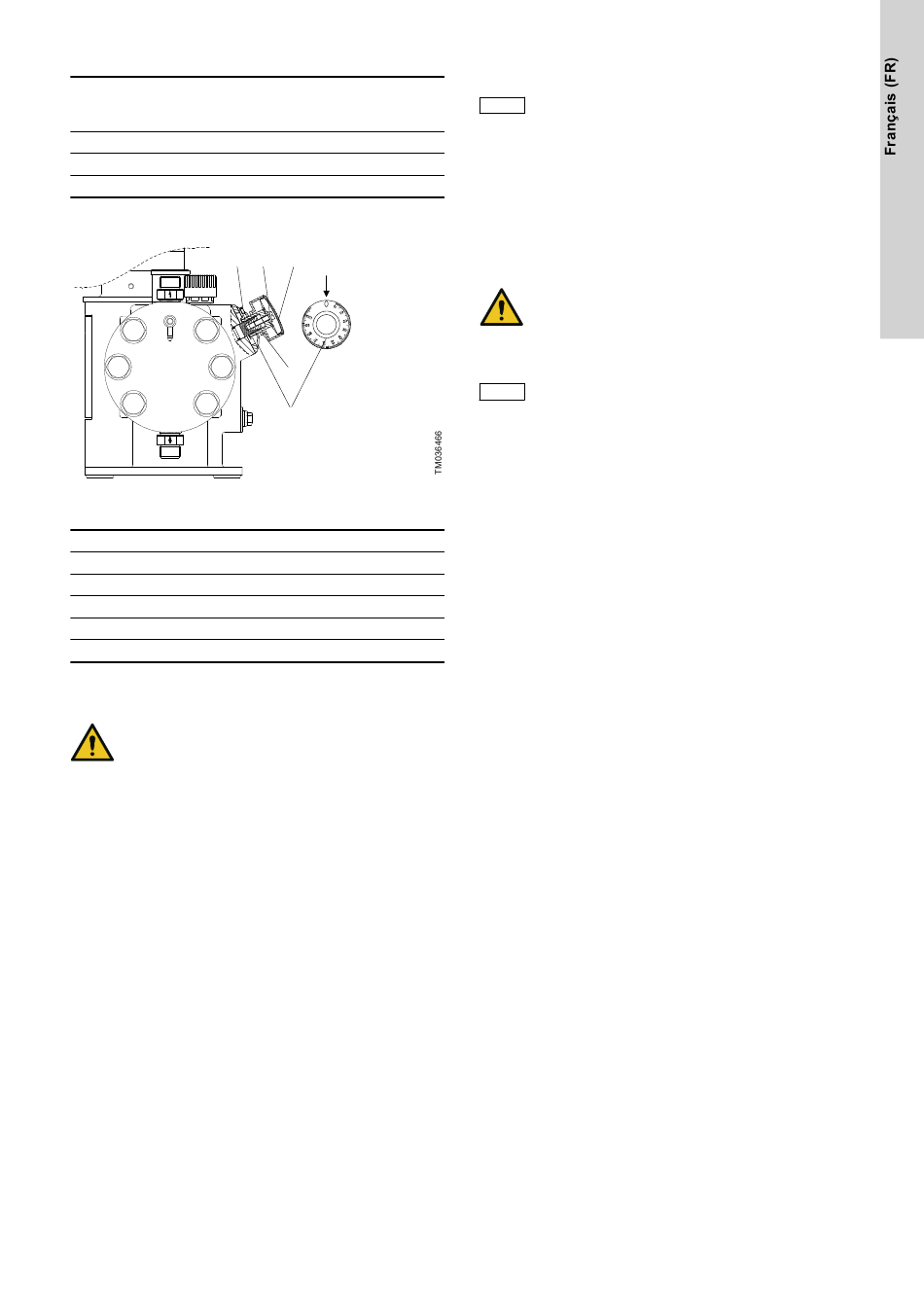

8.5.2 Réglage du point zéro
3l
Réglage du point zéro
Pos. Composants
L Bouton de réglage de la longueur de course
1l Couvercle
2l Vis de verrouillage
3l Vis
4l Bague graduée
Avertissement
Lors du dosage de produits dangereux, se conformer aux
normes de sécurité correspondantes.
Porter un équipement de protection (gants et lunettes)
pour les travaux sur la tête de dosage, les branchements
ou les conduits.
Toujours régler la valeur avec le conduit de refoulement
branché et avec la contre-pression de fonctionnement.
1. Installer un dispositif de mesure du côté aspiration. Placer, par
ex., un conduit d'aspiration dans un gobelet de mesure gradué.
2. Régler le débit de dosage à 15 %.
3. Retirer le couvercle (1l) du bouton de réglage de la longueur de
course (L).
4. Desserrer d'environ deux tours la vis de verrouillage (2l) avec
un tourne-vis.
5. Mettre la pompe sous tension.
6. Tourner lentement le bouton de réglage vers le point zéro,
jusqu'à ce que le dosage (le niveau du liquide tombe) s'arrête
dans le dispositif de mesure.
7. Mettre la pompe hors tension.
8. Mettre la bague graduée (4l) à zéro.
• Desserrer légèrement la vis (3l) de la bague graduée (4l)
avec une clé hexagonale, M3.
• Tourner la bague graduée (4l) jusqu'à ce que les deux "0"
soient identiques sur l'échelle et sur la bague graduée.
• Serrer la vis (3l).
9. Selon l'application, serrer la vis de verrouillage (2l) de manière à
ce que le bouton de réglage puisse encore/ne puisse plus être
tourné.
10. Remettre en place le couvercle (1l).
Contre-pression au point zéro,
réglée en usine
[bar]
3
3
10
2l 1l
3l
L
4l

8.6 Fonctionnement du circulateur

Lors de l'utilisation de la pompe, voir les paragraphes
Fonctionnement et Maintenance, si nécessaire le paragra-
Nota
phe Tableau de recherche des pannes.
Informations connexes
9.1 Mise sous tension/hors tension
10.1 Généralités
11. Grille de dépannage
8.7 Mise à l'arrêt
Avertissement
Porter un équipement de protection (gants et lunettes)
pour les travaux sur la tête de dosage, les branchements
ou les conduits.
Ne laisser aucun produit chimique s'écouler de la pompe.
Récupérer et mettre correctement au rebut tous les pro-
duits chimiques.
Si possible, rincer la tête de dosage avant la mise à l'arrêt
Nota
de la pompe, par ex. en y mettant de l'eau.
8.7.1 Mise hors tension / démontage
1. Mettre la pompe hors tension et la débrancher de l'alimentation
secteur.
2. Dépressuriser le système.
3. Prendre les mesures nécessaires pour que le produit de dosage
soit récupéré de manière sûre.
4. Retirer avec précaution tous les conduits.
5. Démonter la pompe.
8.7.2 Nettoyage
1. Rincer avec soin toutes les pièces en contact avec le produit :
• conduits
• soupapes
• tête de dosage
• membrane.
2. Eliminer toutes traces de produits chimiques sur le logement de
la pompe.
8.7.3 Stockage
Stockage de la pompe :
1. Après le nettoyage, sécher soigneusement toutes les pièces et
réinstaller la tête de dosage et les soupapes, ou
2. remplacer les soupapes et la membrane.
Voir paragraphe Maintenance.
Informations connexes
8.7.2 Nettoyage
10.1 Généralités
8.7.4 Mise au rebut
Mise au rebut de la pompe :
• Après le nettoyage, mettre la pompe au rebut conformément
aux réglementations en vigueur.
Informations connexes
8.7.2 Nettoyage
13. Mise au rebut
