ASSEMBLAGE

Avant de commencer l'assemblage, lisez attenti-
vement les instructions suivantes:
• Disposez toutes les pièces du home gym system
dans un endroit dégagé de tout encombrement et
retirez tous les papiers d'emballage. Ne jetez pas
les emballages avant d'avoir fini l'assemblage.
• L'assemblage est divisé en quatre étapes : 1)
l'assemblage du cadre, 2) l'assemblage des bras,
3) l'assemblage des câbles et des poulies, et 4)
l'assemblage des sièges et des dossiers. Les
pièces pour chaque étape sont emballées dans
des paquets différents.
• Attendez de commencer chaque étape de l'as-
semblage pour ouvrir les paquets respectifs.
• Pour l'identification des petites pièces utilisées
lors de l'assemblage, utilisez le TABLEAU
D'IDENTIFICATION DES PIÈCES qui se trouve
au centre de ce manuel de l'utilisateur. Note :
Certaines pièces peuvent avoir été pre-assem-
blées pour des raisons de transport. Si une pièce
n'est pas dans son paquet, vérifiez qu'elle n'ait
pas déjà été assemblée.

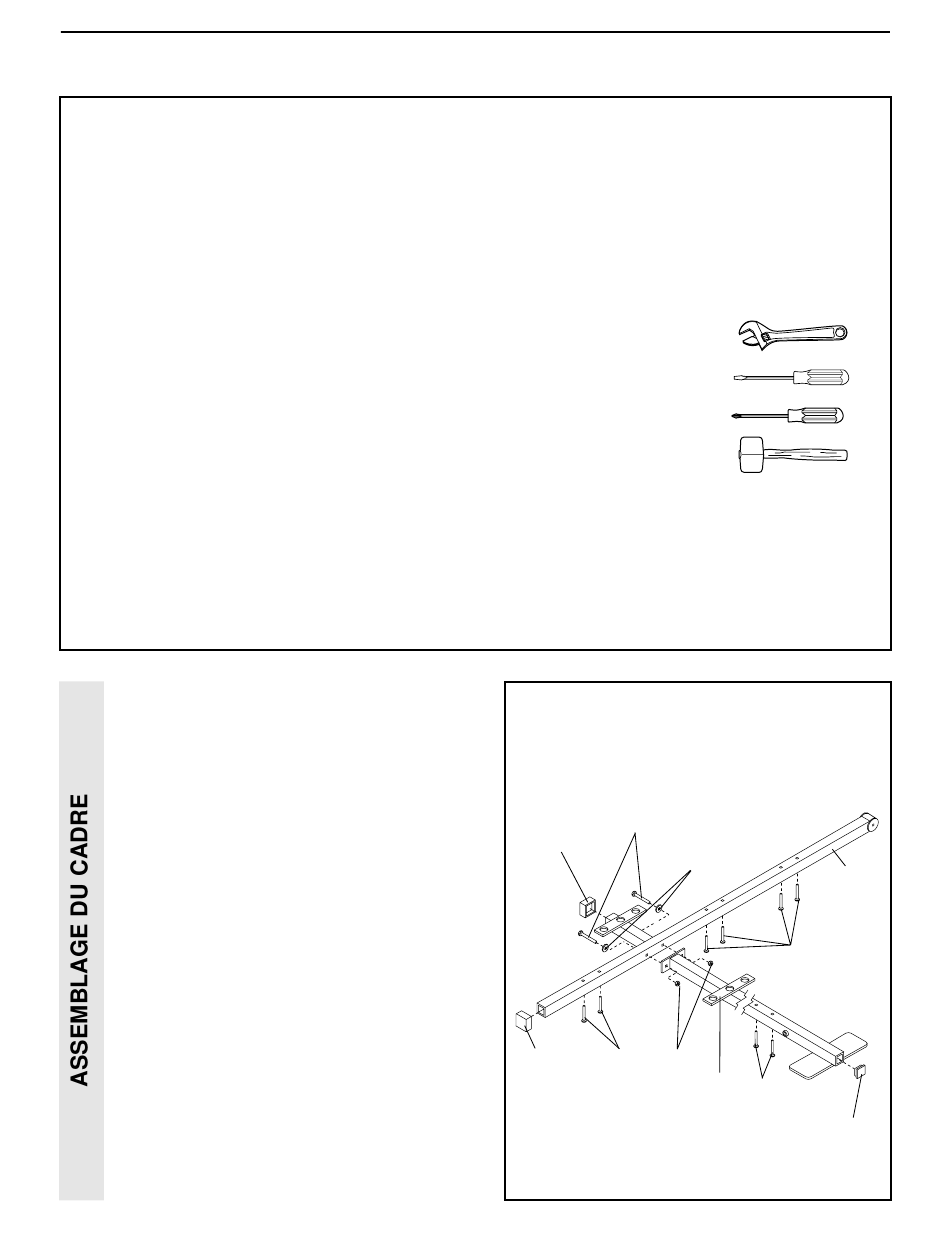

1. Avant de commencer l'assemblage, assu-
rez-vous d'avoir lu et compris toutes les
informations ci-dessus.
Trouvez et ouvrez les paquets avec l'éti-
quette "FRAME ASSEMBLY."
Enfoncez deux Embouts Femelles Carrés de
2" (51) sur le Stabilisateur (5). Enfoncez un
Embout Mâle Carré de 2" (27) sur la Base
(4).
Insérez six Boulons de Carrosserie de 5/16"
x 2 1/2" (1) à travers le Stabilisateur (5).
Insérez deux Boulons de Carrosserie de
5/16" x 2 1/2" à travers la Base (4).
Attachez la Base (4) au Stabilisateur (5) à
l'aide de deux Boulons de 5/16" x 2 3/4"
(11), de deux Rondelles Plates de 5/16" (8),
et de deux Écrous de Blocage en Nylon de
5/16" (3). Ne serrez pas les Écrous de
Blocage en Nylon tout de suite.
• Lorsque vous assemblez le home gym system,
assurez vous que toutes les pièces sont orien-
tées comme indiqué sur les schémas.
• Serrez toutes les pièces lorsque vous les assem-
blez, à moins qu'il ne vous en soit précisé
autrement.
LES OUTILS SUIVANTS (NON-INCLUS) SONT NÉCES-
SAIRES À L'ASSEMBLAGE :
• Deux clés à molette
• Un tournevis standard
• Un tournevis cruciforme
• Un maillet en caoutchouc
• Un lubrifiant tel que graisse, ou vaseline, et
de l'eau savonneuse vous seront aussi néces-
saires.
L' assemblage sera plus facile si vous avez les
outils suivants : Un jeu de douilles, des clés
ouvertes ou fermées ou à rochet.
1
11
51
51
1
5
8
5
1
3
4
1
27
