Poêle de la série « Hermétique »
En cas d'installations d'un poêle à granulés de la
gamme « Hermétique », il est possible :
- de canaliser l'air comburant en utilisant un tube d'évacuation
coaxial pour l'expulsion des fumées et le prélèvement
de l'air ; par conséquent, il n'est pas nécessaire de
pratiquer une prise d'air classique dans la pièce (fig. 5.5
A, B=Entrée d'air C,D=Évacuation des fumées) ;
-
de relier l'entrée de l'air comburant du poêle à la prise
d'air avec un conduit prévu à cet effet (fig. 5.6).

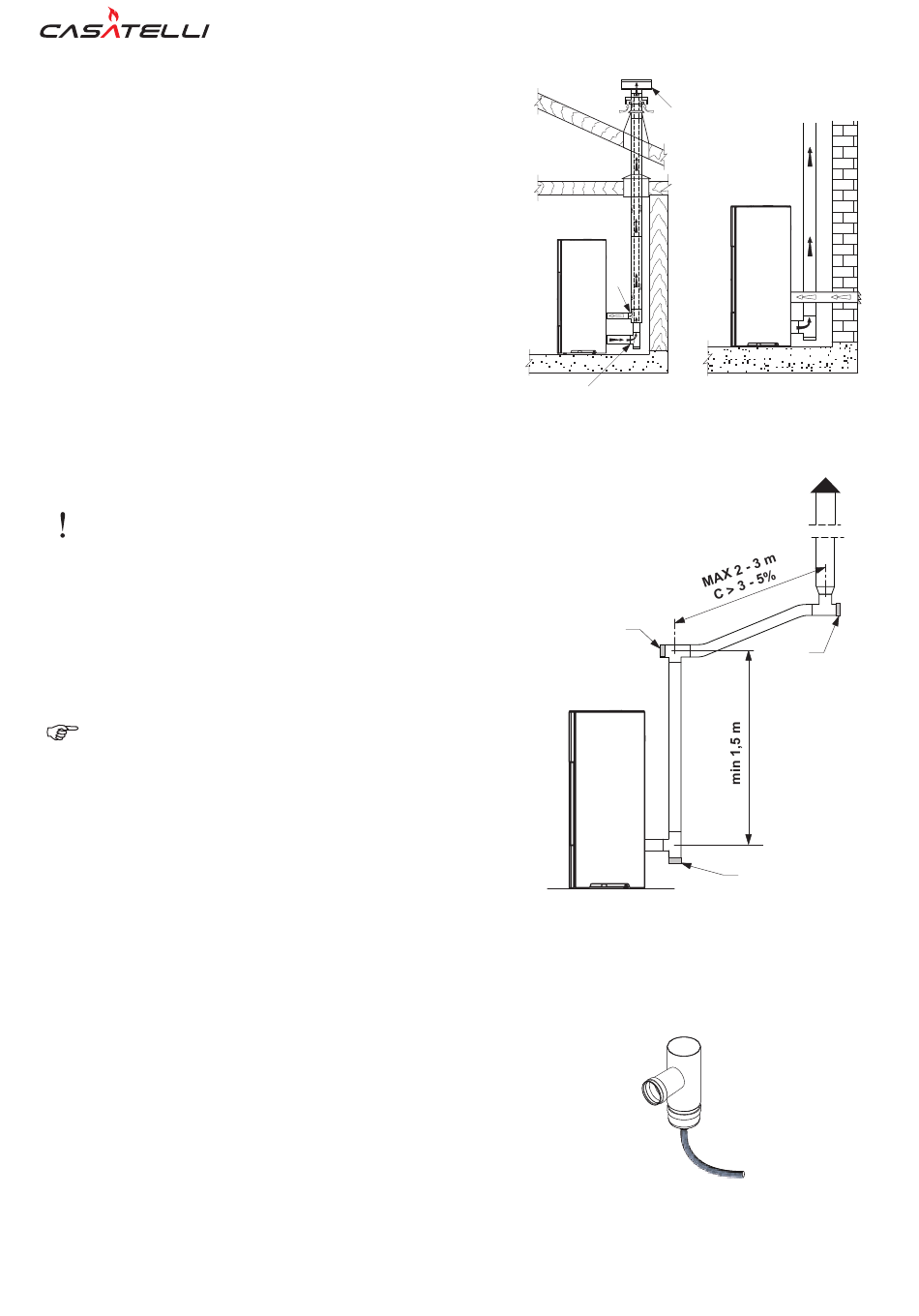

5.5 ÉVACUATION DES FUMÉES
Le poêle fonctionne avec la chambre de combustion
en dépression c'est pourquoi il est indispensable de
s'assurer que l'évacuation des fumées est étanche.
Le poêle doit être raccordé à son propre système
d'évacuation des fumées et garantir une dispersion
adéquate dans l'atmosphère des produits de la combustion.
Les composants constituant le système d'évacuation
des fumées doivent être déclarés adaptés aux
conditions de fonctionnement spécifiques et porter le
marquage CE.
Il est obligatoire de réaliser une première partie verticale
de 1,5 mètres au minimum pour garantir la bonne
expulsion des fumées.
Nous conseillons de faire un maximum de 3 variations
de direction, en plus de celle résultant de la connexion
arrière du poêle à la cheminée, en utilisant des courbes
de 45 à -90° ou des raccords en forme de T (Fig. 5.7).
Utiliser toujours un raccord en forme de T avec un
bouchon d'inspection à chaque variation horizontale
et verticale du parcours du conduit d'évacuation des
fumées.
Sur le premier raccord en T, à la sortie du conduit
d'évacuation des fumées du poêle, il faut relier en bas
un tube pour l'évacuation de l'éventuel condensat qui
peut se former dans la cheminée (Fig. 5.7a).
Les segments horizontaux doivent mesurer au
maximum 2 à 3 m avec une inclinaison vers le haut de
3 à 5 % (fig. 5.7).
Fixer les tuyaux au mur avec des colliers appropriés.
Le raccord d'évacuation des fumées NE DOIT PAS
ÊTRE raccordé :
-
à une cheminée utilisée par d'autres générateurs
(chaudières, poêles, cheminées, etc.) ;
-
à des systèmes d'extraction de l'air (hottes, évents,
etc.) même s'ils sont « canalisés ».
Il est interdit d'installer des soupapes d'interruption et
de tirage.
L'évacuation des produits de combustion doit être
prévue sur le toit.
Poêle de la série « Hermétique »
En cas d'installation d'un poêle à granulés appartenant
à la gamme « Hermétique », il est possible d'utiliser
un tube coaxial spécifique permettant aussi bien
l'expulsion des fumées que la canalisation de l'air
comburant provenant de l'extérieur (fig. 5.5 A,B=entrée
air C,D=sortie fumée).
12
C
Les images du produit sont purement indicatives
10/2021 - FR
A
A D
B
Fig. 5.5
B
B
fig. 5.4
Fig. 5.6
B
Fig. 5.7
Fig. 5.7a
