L'EXTENSION PCB/SERIAL

III.
L'extension PCB-SERIAL intègre toute la logique de communication
- une unité de communication du type ZILOG 85C30 (ou 85C230 en option)
- le système d'amplification des signaux RS232D et RS422A.
Cette extension permet d'associer à la carte MCXPCI/0, deux canaux asynchrones ou
synchrones RS232D ou RS422A. Notez que cette dernière est entièrement compatible avec les
deux premières voies d'une extension MCX-BP.

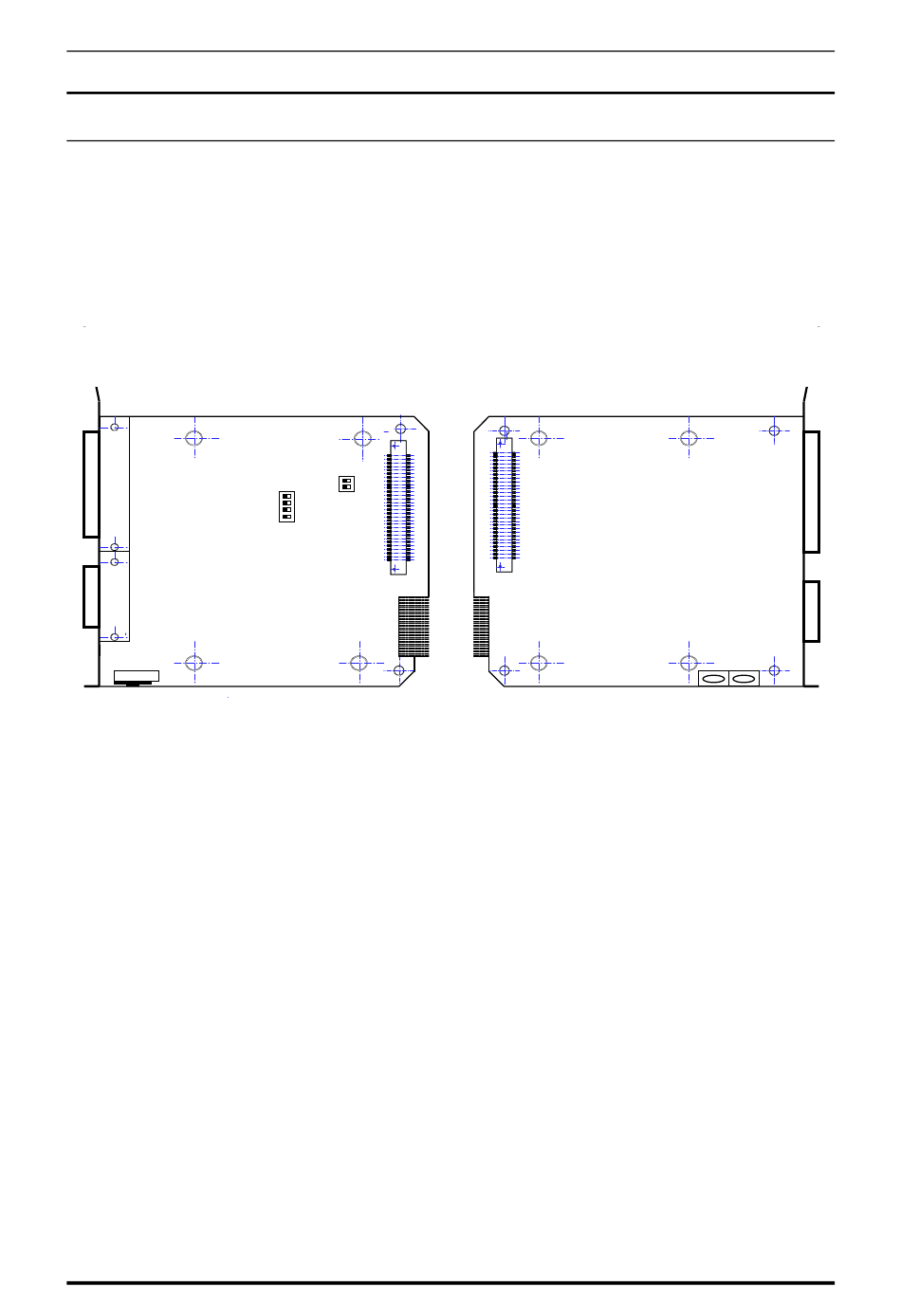

FACE COMPOSANTS
J1
J2
sw3
Connecteur J1 : connecteur Sub-D 25 mâle, voie 1.
Connecteur J2 : connecteur Sub-D 9 mâle, voie 2.
Connecteur J3 : connecteur pour assembler la carte MCXPCI/0 & l'extension PCB-SERIAL.
Connecteur J4 : connecteur voie 2 pour raccordement d'un cable en nappe vers un Sub-D25.
Connecteur J6 : connecteur optionnel pour raccorder une seconde extension PCB-
Commutateur SW1 :Attribution interruption.
Commutateur SW2 : Attribution canaux DMA.
Commutateur SW3 : Alimentation auxiliaire +12V disponible sur les connecteurs J1 et J4.
DL1 : témoin de visualisation RS232/RS422 pour la voie 1 (allumé en RS422)
DL2 : témoin de visualisation RS232/RS422 pour la voie 2 (allumé en RS422)
M H
ANUEL ARDWARE DE LA CARTE
L'
EXTENSION
1
sw1
sw2
J3
J4
Extension PCB/Serial
MCXPCI/S. V
ERSION FRANÇAISE
PCB/SERIAL
FACE SOUDURES
1
J6 en OPTION
, 21
SEPTEMBRE
III-1
DL2 DL1
