1. Hardware

1.1. Présentation
eNodTouch est une interface homme machine graphique présentant les caractéristiques suivantes :
Afficheur
Résolution
Taille d'affichage
Couleurs d'affichage
Rétro-éclairage
Luminosité / Contraste
Type de dalle tactile
Durée de vie panneau tactile
Alimentation
Tension
Résistance d'isolement
Mise à la terre
Dimension
Poids
Dimensions de découpe
Température d'air ambiante
Humidité ambiante
Poussière
Température de stockage
Structure
Refroidissement
Interface sériel COM1
USB1 interface
USB2 interface

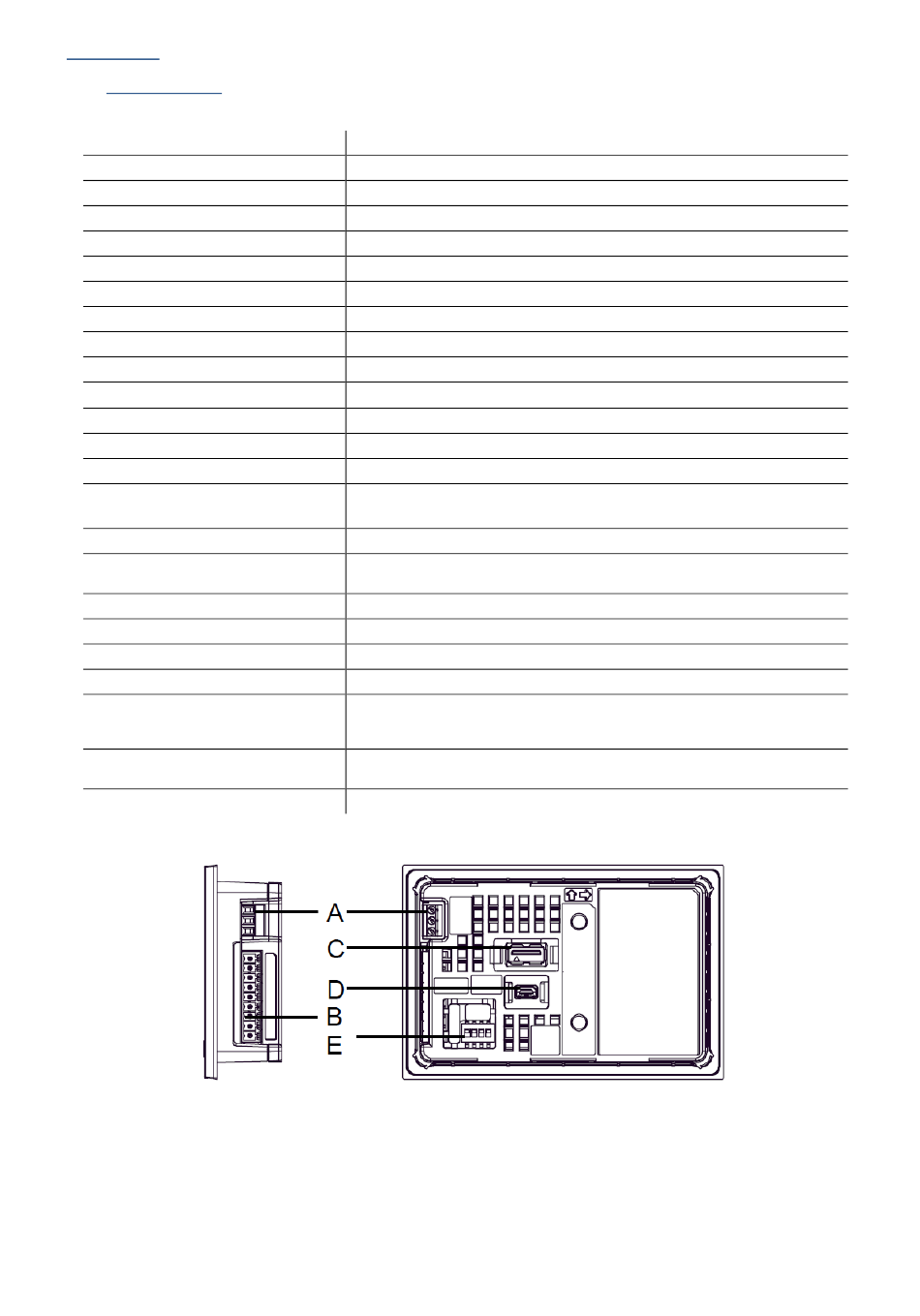

(A) Connecteur d'alimentation
(B) Interface série (COM1)
(C) Interface USB (Type A) (USB1)
(D) Interface USB (mini B) (USB2)
(E) DIP Switch (SW1)
3.4" STN Monochrome LCD, rétro-éclairé
L200 x H80 pixels
L80 x H40 mm
Monochrome Blanc/Rouge/Rose (16 niveaux)
Blanc/Rouge LED
16 niveaux / 8 niveaux
Film résistif, résolution 1024x1024
1 000 000 cycles ou plus
24VDC, 6.2W ou moins
DC 19.2 à 28.8V
DC 500V, 10MΩ
Résistance de mise à la terre de 100Ω
L116.5 x H77.5 x P28mm
0,2 kg
L105 x H66 mm
Epaisseur du panneau pour montage: 1 à 5 mm
10 à 90 % RH (Température de bulbe humide: 39 ℃ ou moins – sans
0 à +50°C
condensation.)
0.1 mg/m³ ou moins (niveaux non conductifs)
-20 à +60°C
IP65, en face avant si correctement installée
Circulation naturelle d'air
RS-422/485, transmission asynchrone, Données: 7 ou 8 bit, Parité:
sans, pair or impair, Bit stop: 1 ou 2, Vitesse transmission: 2,400 bps à
115.2 kbps, Distance de communication: 30 m ou moins
Conforme USB2.0 (Type A), tension d'alimentation: DC 5 V ±5 %,
Distance de communication: 5 m ou moins
Conforme USB2.0 (mini-B), Distance de communication: 5 m ou moins
