Paramétrage des fonctions de protection
Commander les pompes HE avec signal PWM
Le régulateur émet un signal PWM à la borne HE (signal de modulation d'impulsion en
durée) dans le cas de la commande de la pompe avec signal PWM. Le signal PWM peut
être émis normalement (non inversé) ou de façon inversée.

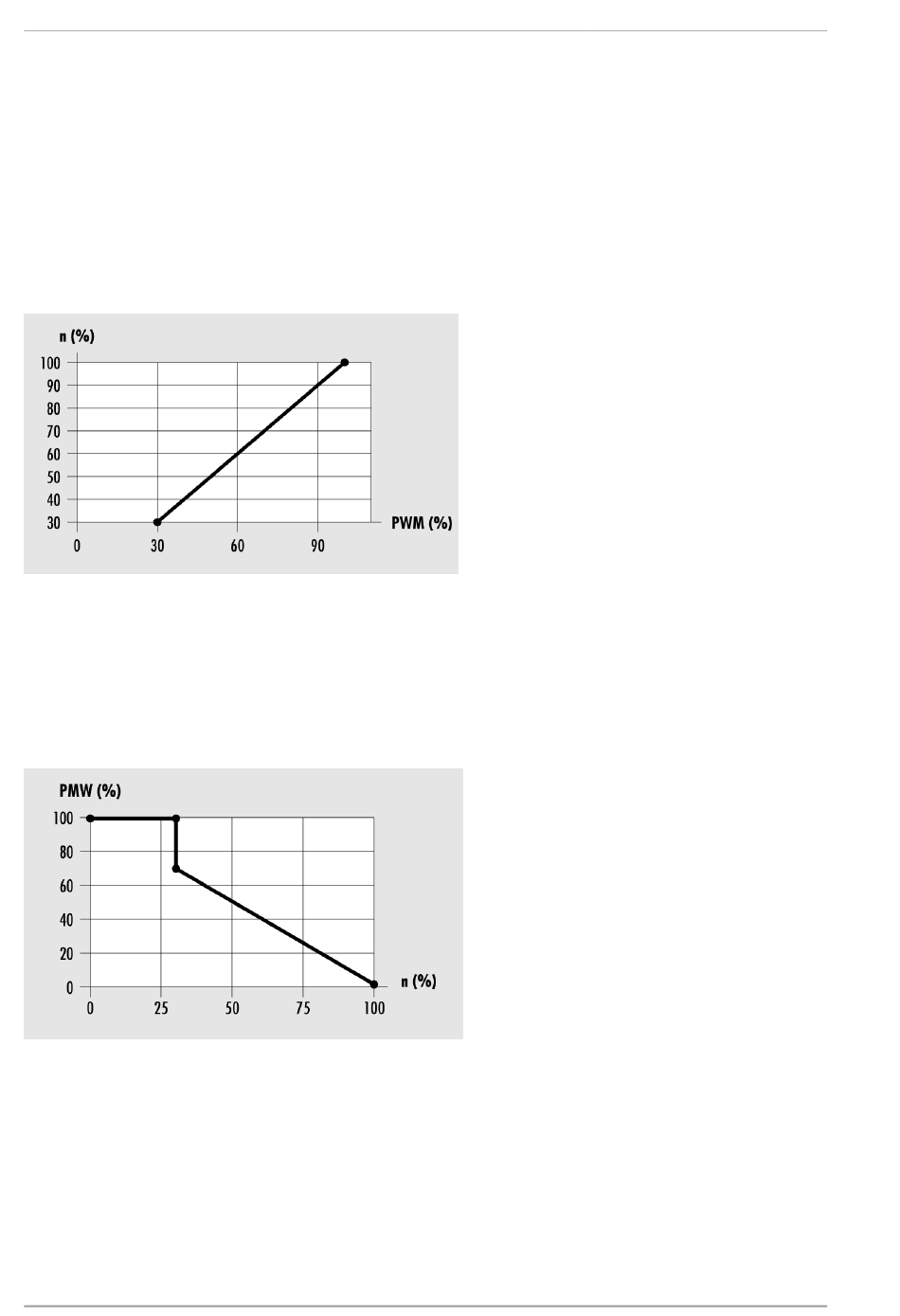

En cas de commande de la pompe avec signal PWM non inversé, la vitesse de consigne de
la pompe (0 à 100 %) correspond au signal PWM (0 à 100 %). Le diagramme suivant
montre la courbe de rendement relative à la commande de la pompe avec signal PWM
non inversé.
n (%) – Vitesse de consigne de la pompe
PWM (%) – Signal PWM non inversé
Dans le cas de la commande de la pompe avec signal PWM inversé, la vitesse de consigne
de la pompe (0 à 100 %) correspond au signal PWM (100 à 0 %). Le diagramme suivant
montre la courbe de rendement relative à la commande de la pompe avec signal PWM
inversé dans le cas d'un rendement de la pompe minimal de 30 %.
PWM (%) – Signal PWM inversé
n (%) – Vitesse de la pompe produite par le régulateur
