Raccordement du régulateur

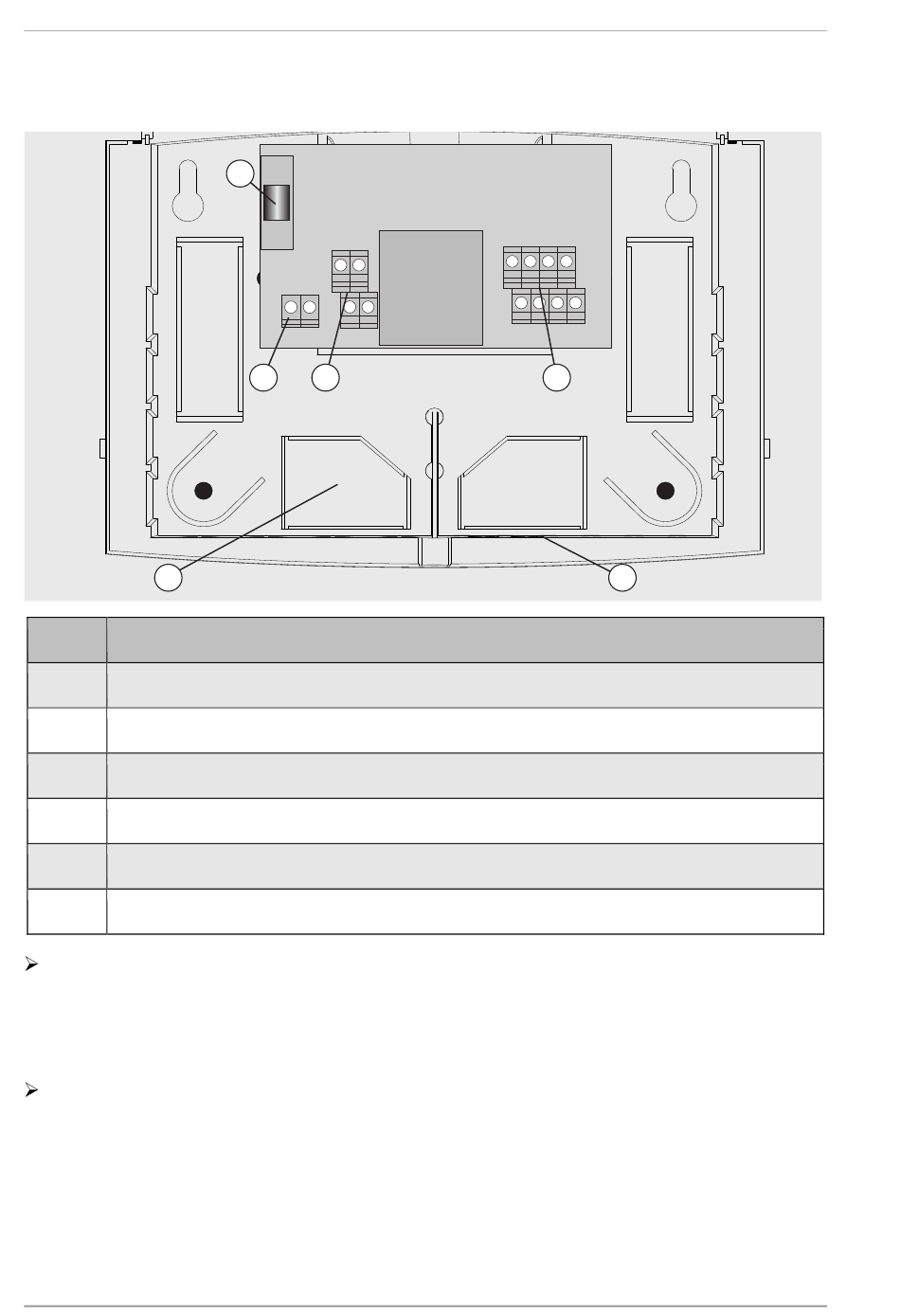

La figure suivante montre les éléments du régulateur qui sont importants pour le
raccordement.
5
Pos.
Descriptif
Fusible
1
Borne du conducteur de phase
2
Borne du domaine 230 V
3
Borne du domaine de basse tension
4
Ouvertures découpées pour y faire passer les câbles à l'arrière
5
Ouvertures découpées pour faire passer les câbles au niveau de la partie inférieure
6
Raccordez les câbles aux bornes correspondantes.
Vous trouverez des informations sur le raccordement des composants de l'installation aux
bornes correspondantes dans la section Affectation des bornes aux composants de
l'installation.
Refermez la partie supérieure du boîtier.
12
1
2
3
4
6
