7
Panneau de commande
.05
Le panneau de commande sert à appeler les fonctions de la machine pour l'installation et la
couture, à entrer les valeurs de paramètre et à lire les messages d'erreurs et les réglages de
service.
1

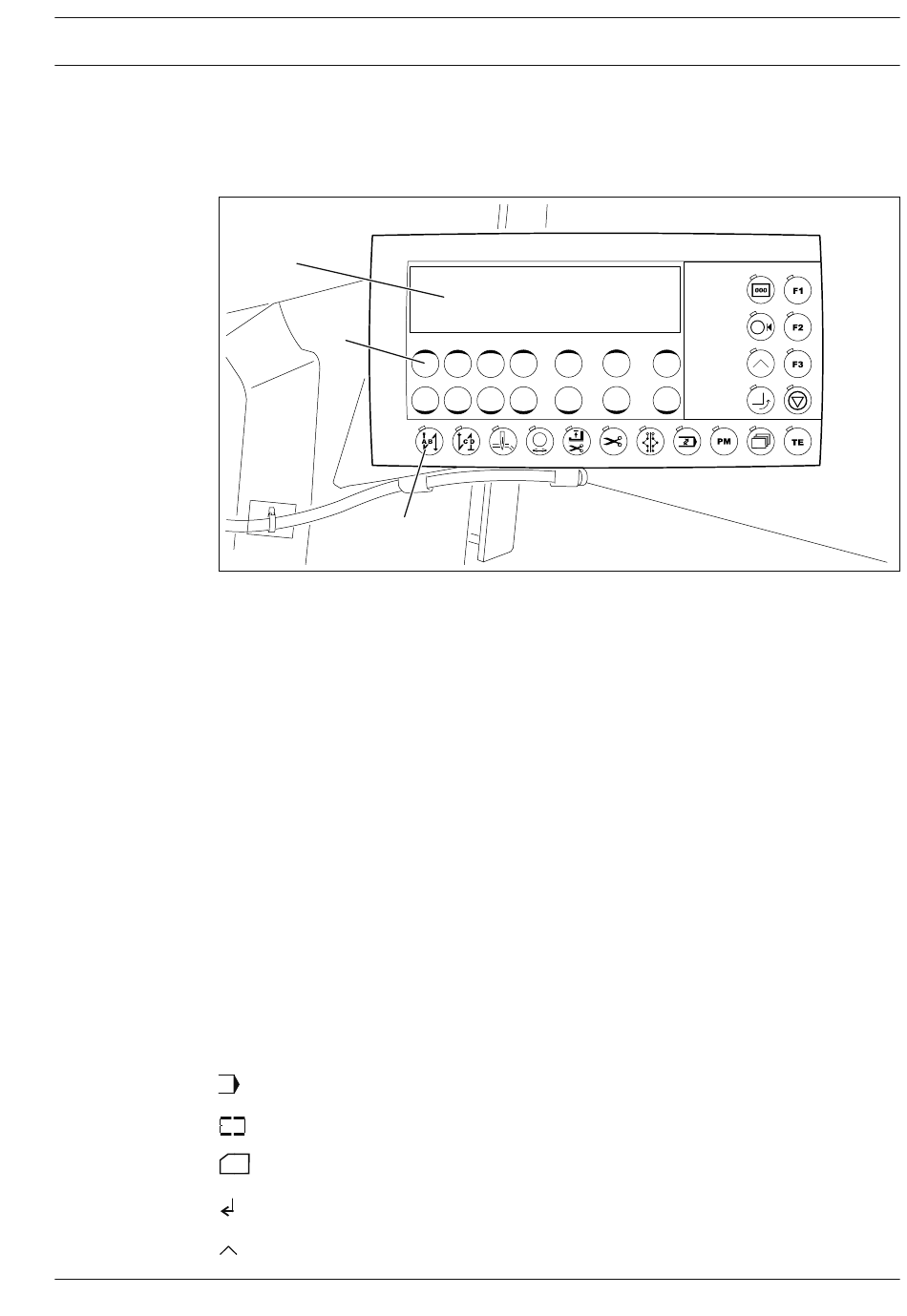

Fig. 7 - 06
Le panneau de commande est composé de l'écran 1 et des touches de fonction décrites ci-
après. L 'écran 1 comprend un affi chage LCD alphanumérique de deux lignes avec 16 caractè-
res par ligne. Les touches de fonction sont disposées à droite, en dessous, près de l'écran.
L 'état de la touche de fonction 2 et les états de fonctionnement de la machine sont indiqués
par des diodes lumineuses dans les touches correspondantes.
A chaque actionnement des touches de fonction 2, une tonalité de touche retentitpour la
confi rmation de l'entrée. Si l'entrée souhaitée n'est pas valable, par exemple parce que lors
de l'entrée de paramètre, la valeur maximale admise est atteinte, une double tonalité reten-
tit. Un lecteur de carte mémoire SD est intégré pour l'échange de données.
7
Affi chage à l'écran
.05.01
●
En mode d'opération de couture, toutes les données importantes de couture sont affi -
chées et peuvent être directement modifi ées selon l'état de la machine, voir également
le chapitre 10 Couture.
●
Lors de l'entrée de paramètres, le numéro de paramètre sélectionné est affi ché avec la
valeur de paramètre correspondante, voir le chapitre 12.12 Réglages des paramètres.
7
Symboles à l'écran
.05.02
3
2
Programme
Mémoire de la machine
Carte mémoire SD
Fonction « Entrée »
Programme avec coins
Eléments de commande
17
