2.2 Installation de la sonde PCS-302 ou PCS-304
L'installation d'une sonde PCS-302 ou PCS-304 comprend les étapes suivantes:
identification des emplacements précis où se situent les vibrations à étudier;
•
conception et fabrication d'un support de montage;
•
installation du support de montage et de la sonde;
•
raccordement de la sonde;
•
vérification du signal.
•
2.2.1
Sélection d'un emplacement d'installation pour la sonde PCS-302 ou PCS-304
L'emplacement à partir duquel seront prises les mesures doit tenir compte des facteurs suivants:
1. La surface de laquelle on désire mesurer les vibrations (la cible devant la sonde PCS-302 ou PCS-304)
doit être constituée d'un matériau conducteur ou semi-conducteur.
2. La distance entre la face de détection de la sonde et sa cible doit toujours se situer à l'intérieur des limites
suivantes:
entre 300 et 2300 µm [12 à 92 mils] pour la sonde PCS-302
-
entre 500 et 4500 µm [20 à 177 mils] pour la sonde PCS-304
-

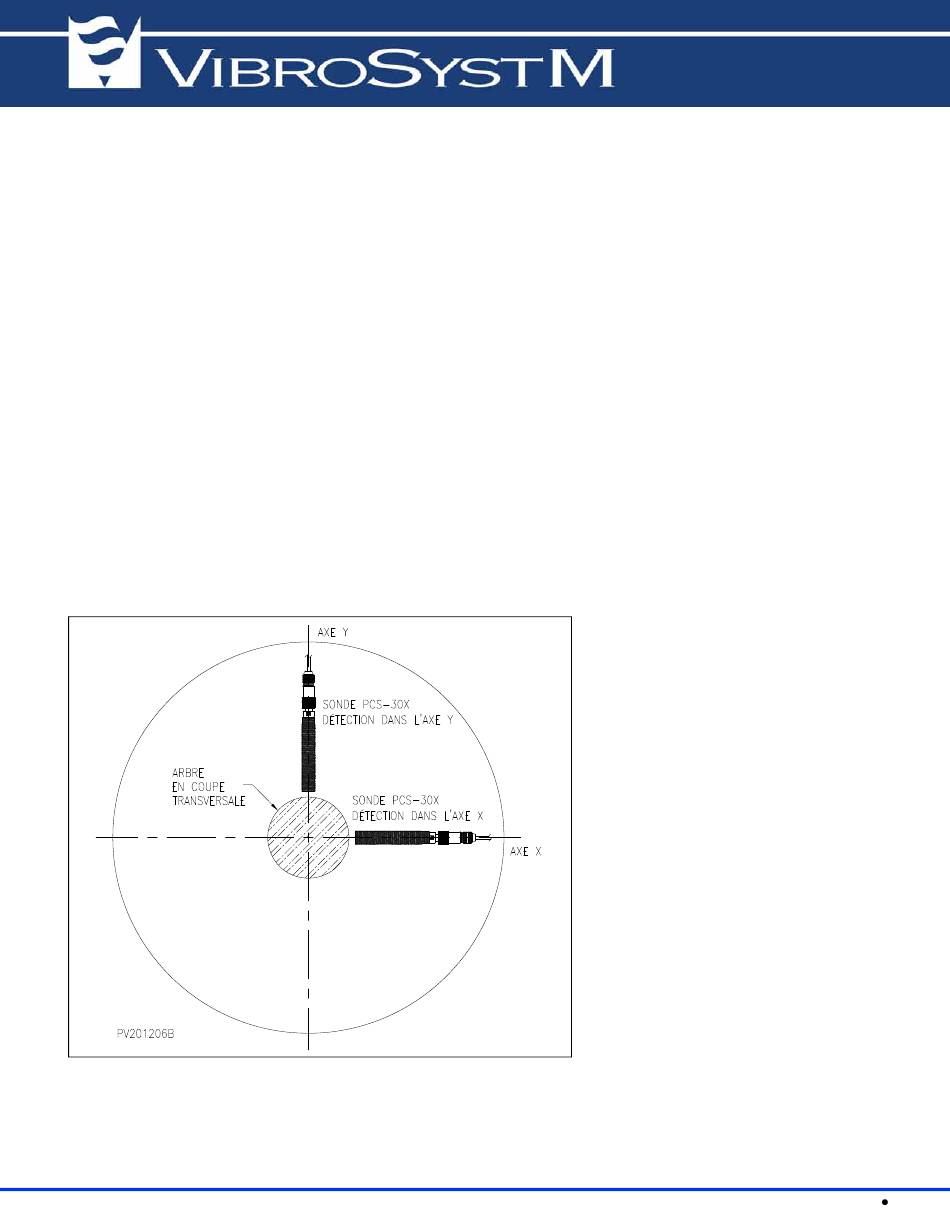

Figure 3 : Installation typique de deux capteurs pour détection de vibration de l'arbre
Copyright © VibroSystM Inc., 2008
Sondes de proximité universelles PCS-302 et PCS-304 _Installation - rév. 1
