4.4 Installation de l'unité XPSP
Étape 1) Installer le panneau sur les montants d'armoire

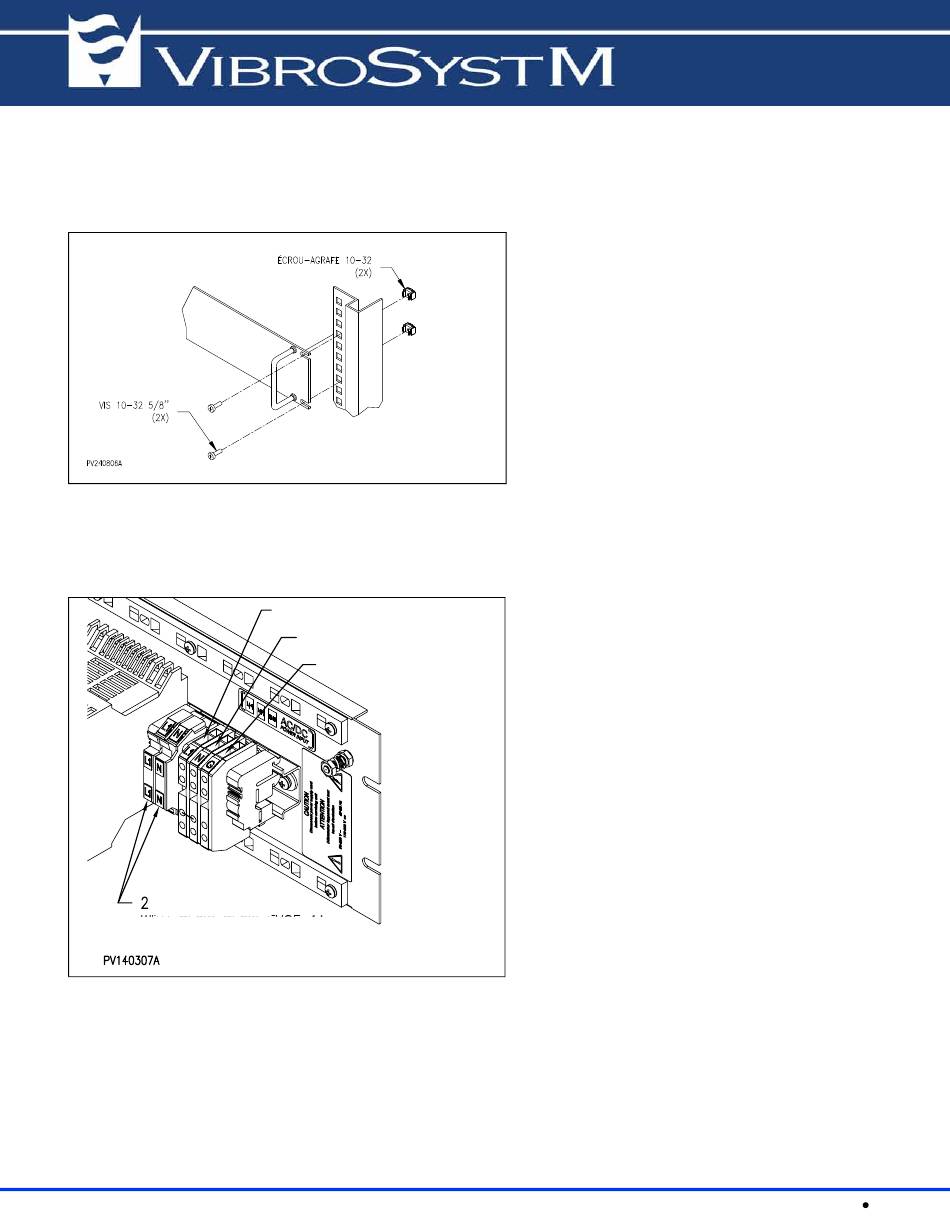

Figure 14 : Installation du panneau XPSP aux montants d'armoire
Étape 2) Brancher la source d'alimentation de l'unité XPSP
PORTE-FUSIBLES
(FUSIBLES 1A TEMPORISÉS)
Figure 15 : Raccordement de la source d'alimentation aux terminaux de l'unité XPSP
Copyright © VibroSystM Inc., 2008
NOIR (PHASE)
BLANC (NEUTRE)
VERT (MALT)
1. Installer
les
montants.
2. Positionner l'unité XPSP sur les montants
et visser.
1. Ouvrir le disjoncteur principal pour couper
l'alimentation et ainsi prévenir les risques de
choc électrique.
2. Ouvrir les deux porte-fusibles.
3. Brancher chacun de s fils de la source
d'alimentation au terminal correspond ant,
selon la Figure 16 : "Raccordeme nt de la
source d'alimentation aux terminaux de
l'unité XPSP".
Unité d'alimentation externe XPSP-224P _Installation - rév.6
écrou-agrafes
sur les
13
