Mis en place
a. Positionnement
Cette version a été conçue pour une installation dans un coffret électrique en PVC ou en
métal. Si le coffret est en matériau isolant (PVC, ABS, fibre de verre), il est possible d'utiliser
simplement une petite antenne fouet ½ onde : Ref ATIM ANT868-12FSC. Cette antenne
doit être bien vissée sur le connecteur SMA et positionnée verticalement, de préférence vers
le haut.
➔ Dans le cas d'un coffret métallique, il faut impérativement déporter l'antenne à
l'extérieur pour avoir de bons résultats en radio (éviter la cage de Faraday !)
Pour des résultats optimaux, il est conseillé de déporter l'antenne en hauteur et dégagée
de tout obstacle métallique dans un rayon de 1 mètre si possible.

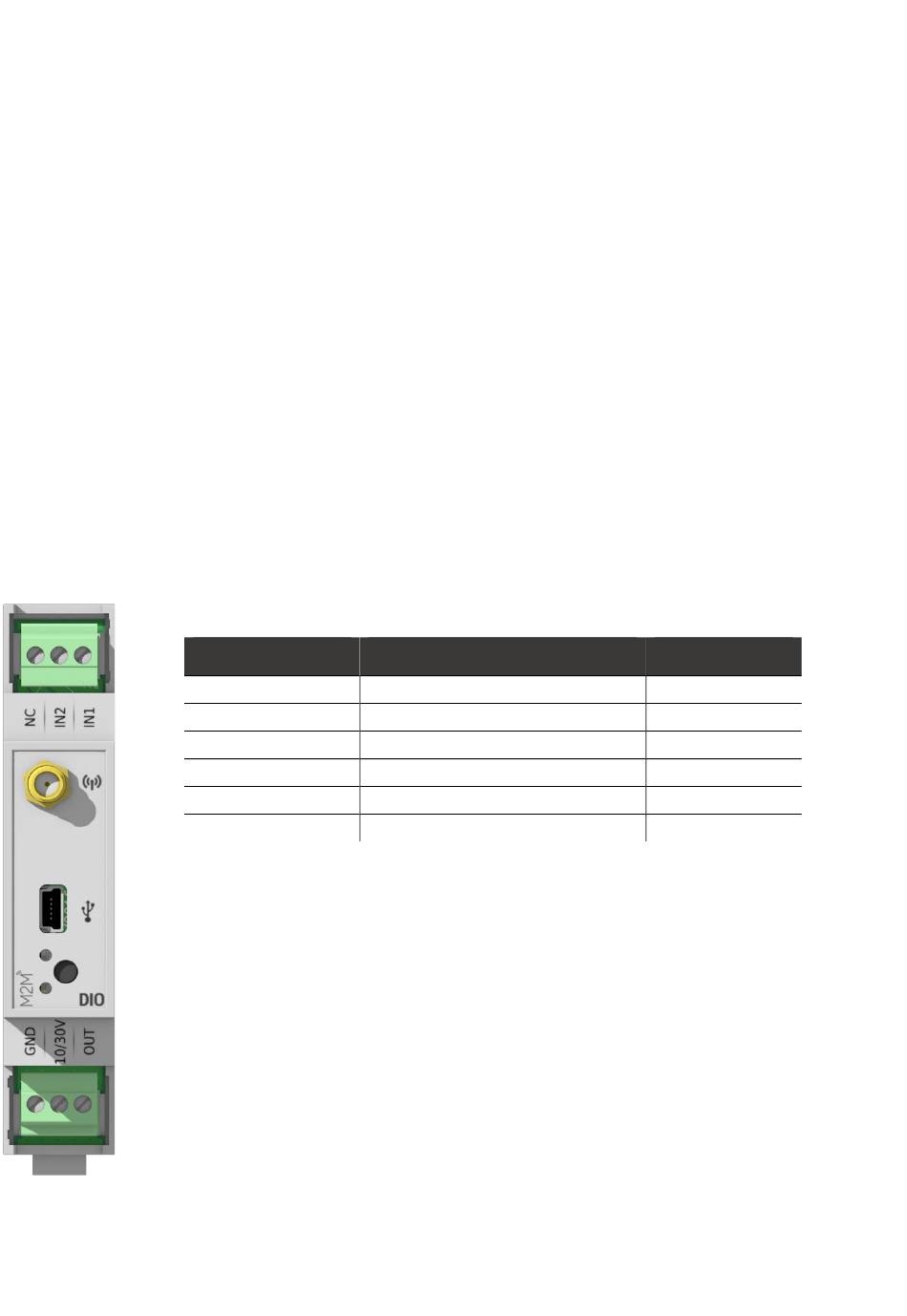

b. Connexion du modem
Borniers :
Antenne (SMA) :
Avant d'alimenter le produit, une antenne de 50Ω/868MHz doit
connectée, soit directement au connecteur SMA ou via un câble 50Ω en cas
de déport d'antenne.
Alimentation (Bornier du bas) :
Le module ACW-DIO doit être alimenté avec une alimentation continue entre
10V et 30V.
OUT (Bornier du bas)
Nom
GND
10/30V
Alimentation entre 10V et 30V
OUT
Sortie logique 10-30Vdc
NC
IN1
IN2
:
ATIM_ACW-DINDIO_868_UG_FR_V1.3
Désignations
Masse (Gnd)
Non connecté
Entrée logique 1
Entrée logique 2
Entrée / Sortie
Entrée
Entrée
Sortie
/
Entrée
Entrée
être
9
