Alarme de processus aux entrées
Le module déclenche une alarme de processus lorsque les événements suivants
surviennent :
● Dépassement par le bas de la valeur limite inférieure 1
● Dépassement par le haut de la valeur limite supérieure 1
● Dépassement par le bas de la valeur limite inférieure 2
● Dépassement par le haut de la valeur limite supérieure 2
Les informations de déclenchement du bloc d'organisation indiquent quelle voie du module a
déclenché l'alarme de processus. La figure suivante décrit la correspondance avec les bits
du double mot de données locales 8.

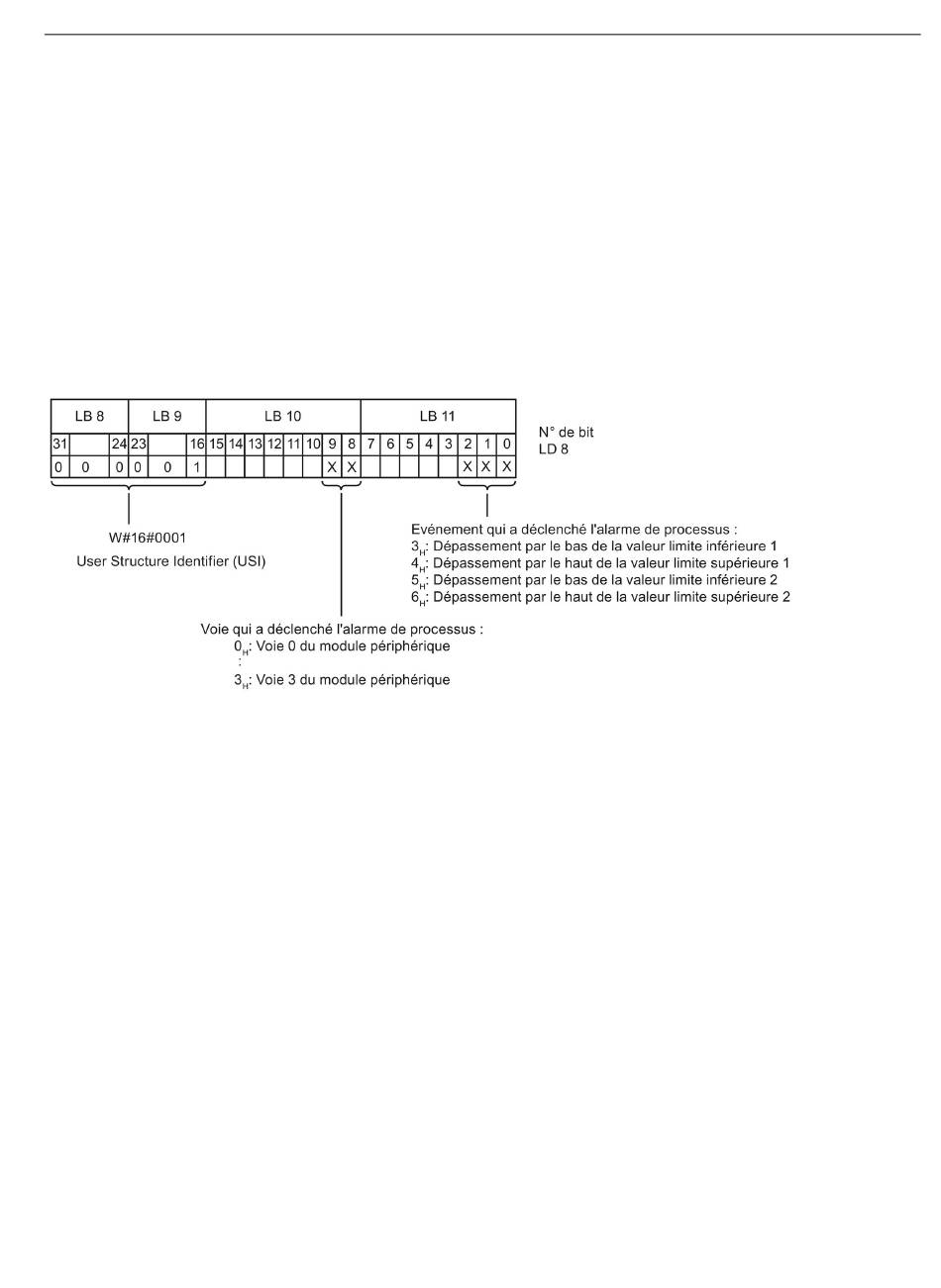

Figure 5-2 Informations de démarrage du bloc d'organisation
Comportement si les valeurs limites 1 et 2 sont atteintes simultanément
Si les limites supérieures 1 et 2 sont atteintes simultanément, le module signale toujours
d'abord l'alarme de processus pour la limite supérieure 1. La valeur configurée pour la limite
supérieure 2 n'est pas prise en compte. Une fois l'alarme de processus pour la limite
supérieure 1 traitée, le module déclenche l'alarme de processus pour la limite supérieure 2.
Le comportement du module est identique lorsque les valeurs limites inférieures sont
atteintes simultanément. Si les limites inférieures 1 et 2 sont atteintes simultanément, le
module signale toujours d'abord l'alarme de processus pour la limite inférieure 1. Une fois
l'alarme de processus pour la limite inférieure 1 traitée, le module déclenche l'alarme de
processus pour la limite inférieure 2.
Module d'entrées/de sorties analogiques Al 4xU/I/RTD/TC / AQ 2xU/I ST (6ES7534-7QE00-0AB0)
Manuel, 09/2016, A5E32368776-AC
Alarmes/messages de diagnostic
5.2 Alarmes
47
