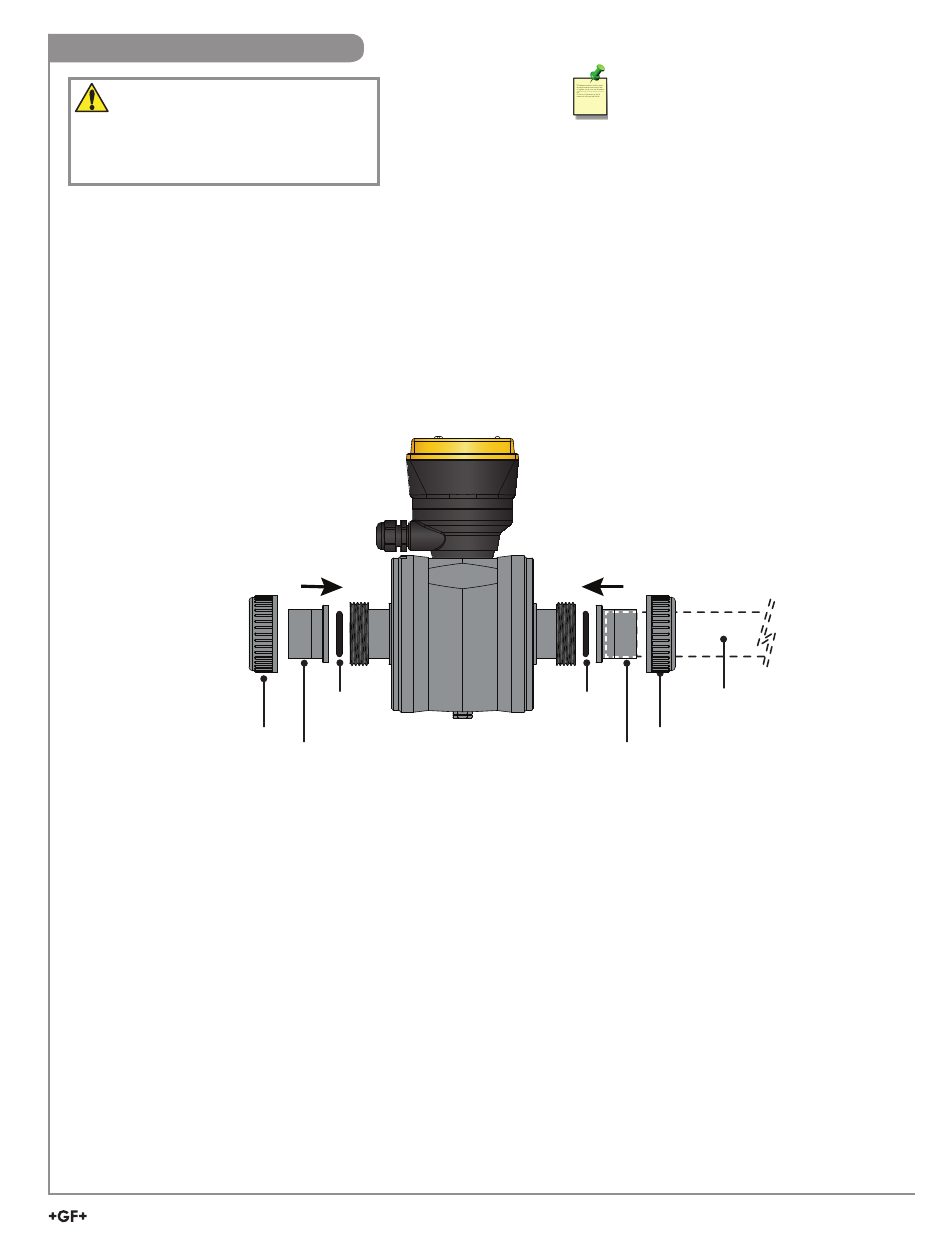

Montage des tubes du capteur
Écrous de raccordement
2581 FlowtraMag DN25 (1 pouce)
2581 FlowtraMag DN40 (1,5 pouces)
2581 FlowtraMag DN50 (2 pouces)
Serrage manuel uniquement !
1.
Choisissez un lieu de montage qui répond aux exigences.
2.
Installez le capteur avec la fl èche du débit pointant dans le sens dE passage du fl uide.
3.
Installer le capteur de manière que la position de la fl èche d'écoulement corresponde au sens du débit.
Remarque : les raccordements de presse-étoupe doivent pointer vers l'amont du passage du fl uide.
Écrou de
raccordement
Joint
torique
Connecteur
d'extrémité
Conseil d'application: Pour l'installation
d'un tuyau métrique, changer l'extrémité du
raccord pour le système métrique.
Tube
Joint
torique
Écrou de
Connecteur
raccordement
d'extrémité
Débitmètre Signet 2580 FlowtraMag
7
