Magnetrol ECLIPSE 705 Mode D'emploi page 16

2. Codification de la sonde GWR ECLIPSE 705 - sonde GWR alimentaire CIP/SIP (finition à 0,5 µm - RA 20)
pour liquides (pour montage en réservoir seulement)
REFERENCE DU MODELE
sonde GWR alimentaire CIP/SIP en acier inoxydable 316/316L (1.4401/1.4404) (plage de diélectrique: ≥ 1,9/10)
7 M F - E
RACCORDEMENTS - DIMENSIONS/TYPES
4 P 2" - 3A Raccord 16 A compatible Tri-clover
5 P 3" - 3A Raccord 16 A compatible Tri-clover
6 P 4" - 3A Raccord 16 A compatible Tri-clover
7 M F E P N

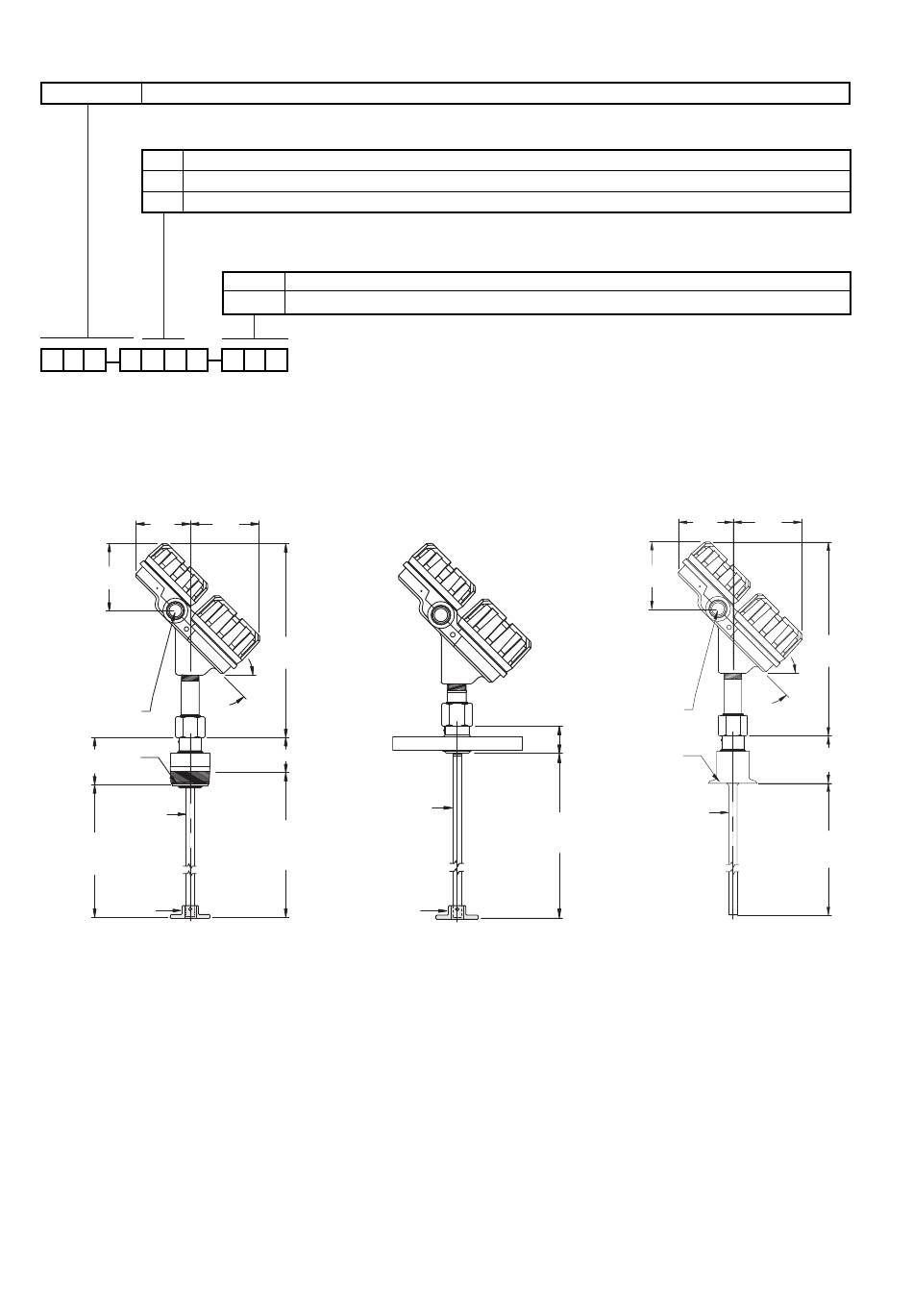

D I M E N S I O N S e n m m
83
102
2 entrées
de câble
Raccordement
57
Ø tige
Nue 13 /
Isolée PFA
Longueur d'insertion
16
de la sonde pour
raccordement
2" NPT
Cale d'espacement
en option
7MF/7MJ
avec raccord fileté
max. 6 m
I N S T A L L A T I O N
Consulter les consignes d'installation à la page 15.
16
LONGUEUR D'INSERTION -
0 6 0 longueur d'insertion min. 60 cm
6 1 0 longueur d'insertion max. 610 cm
Code complet pour la sonde GWR ECLIPSE alimentaire CIP/SIP
105
256
45°
36
Longueur d'insertion
de la sonde pour
raccordement GAZ
2" (G2)
Cale d'espacement en
option
avec raccord à bride
Spécifier la longueur d'insertion par paliers d'un centimètre
60
13
Ø tige
Longueur
d'insertion
de la sonde
7MF/7MJ
max. 6 m
83 105
102
45°
2 entrées
de câble
3A raccordement
Tri-clover
13
Ø tige
7MF-E
avec raccord alimentaire
Tri-clover
max. 6 m
256
60
Longueur
d'insertion
de la sonde
