C O N S I G N E S D E M O N T A G E P O U R L E S S O N D E S G W R M O N O T I G E
1. Turbulences
Pour 7MF/7M1/7M2/7MJ
Il convient de stabiliser l'extrémité inférieure de la sonde si
des turbulences risquent de provoquer une déviation de
plus de 75 mm à 3 m de profondeur. La sonde ne doit pas
être en contact avec un réservoir métallique. Une cale
d'espacement en TFE pour les sondes GWR 7MF ou en
PEEK pour la sonde 7MJ est disponible en option.

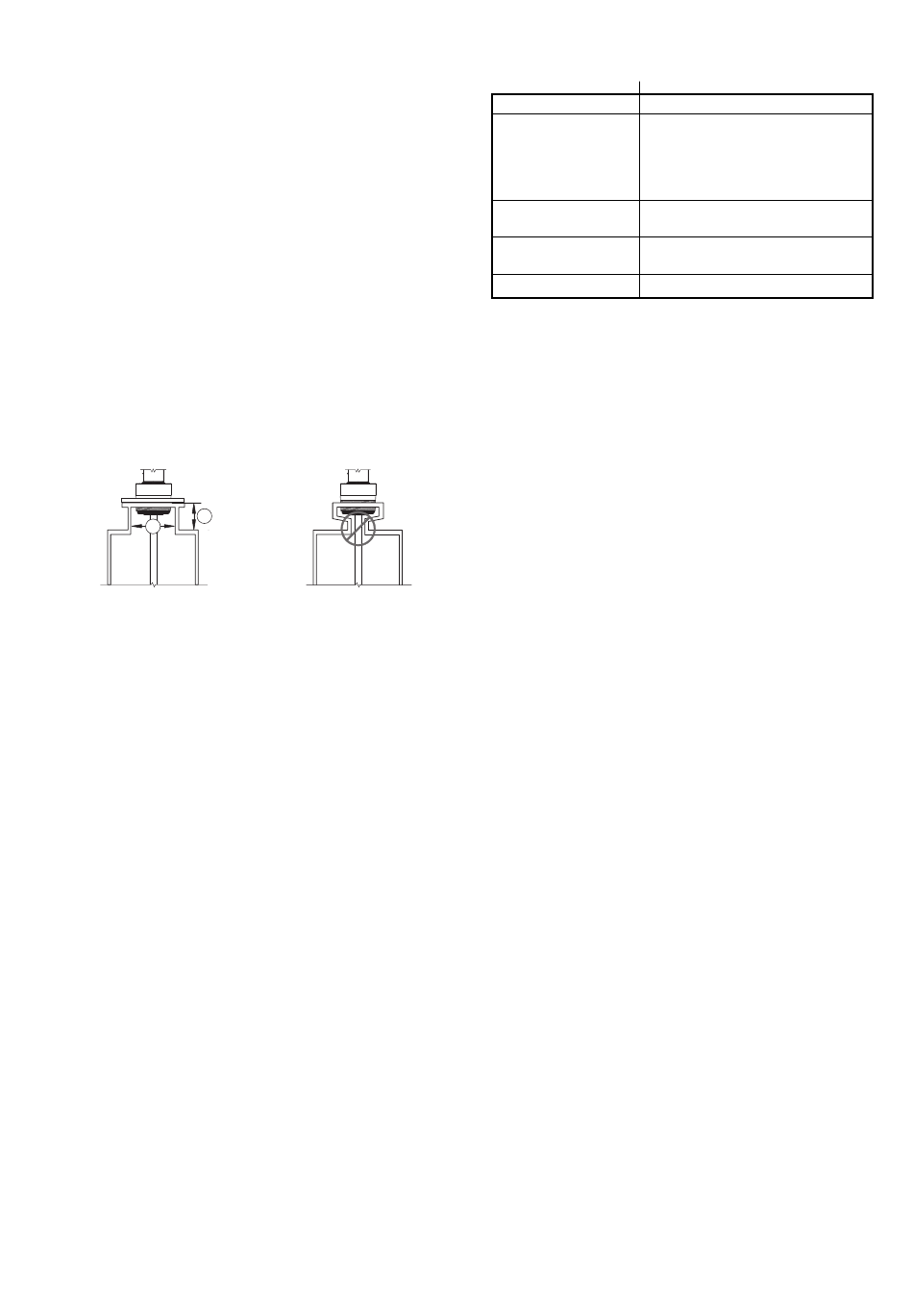

2. Piquages: respecter les instructions suivantes afin
d'éviter de limiter les performances:
Pour 7MF/7M1/7M2/7MJ (tige/câble unique)
1. Le raccordement doit avoir un diamètre de 50 mm au
minimum.
2. Le diamètre interne (A) doit être ≥ à la hauteur du piqua-
ge (B). Si ce n'est pas le cas, il est recommandé d'ajus-
ter les réglages de la DISTANCE DE BLOCAGE et/ou du
gain GAIN NIV.
Pour 7M5/7M7 (tige/câble double):
1. Le piquage doit avoir un diamètre de DN80 (3") au mini-
mum.
2. Pour des piquages de diamètre < DN80 (3"), l'extrémité
de la partie inactive de la sonde doit être à ras du bas du
piquage ou dépasser à l'intérieur du réservoir.
B
A
Installation correcte
Arrêt sur niveau haut / Protection antidébordements
Des précautions particulières doivent être prises pour toute application d'arrêt sur niveau haut ou de protection antidéborde-
ments dans laquelle un radar à ondes guidées doit être utilisé. Afin de garantir des mesures précises et fiables, la sonde du
Radar à ondes guidées doit être installée de manière à ce que le niveau de débordement maximal se trouve à un minimum
de 120 mm et jusqu'à 910 mm en dessous du raccordement – la distance de blocage étant fonction de l'application. Consulter
l'usine pour de plus amples informations.
Ne pas utiliser de
réduction sur
la tuyauterie
3. Obstructions métalliques (conductrices) dans le
réservoir.
Distance p.r. à la sonde
< 150 mm
Surface continue, lisse, parallèle,
conductrice (par exemple
paroi de réservoir en métal); la
sonde ne doit pas être en contact
avec la paroi du réservoir
> 150 mm
Tuyauterie de diamètre < 1"/DN25,
poutrelles et échelons
> 300 mm
Tuyauterie de diamètre < 3"/DN80,
poutrelles et murs en béton
> 450 mm
Tous les autres objets
4. Réservoirs non métalliques
Pour 7MF/7M1/7M2/7MJ
1. L'emploi de brides de raccordement (métalliques) est
recommandé pour des performances optimales.
2. Installer la sonde à plus de 450 mm de la paroi du
réservoir.
5. Obstructions métalliques
Pour 7MF/7M1/7M2 (tige/câble unique)
Une chambre / puits de tranquillisation en métal d'une
taille maximale de 6"/DN ou une paroi de réservoir
métallique à moins de 150 mm permettra à l'unité de
fonctionner avec précision dans des fluides de diélec-
ε
trique aussi faible que
Des objets à proximité peuvent provoquer des lectures
erronées.
Pour 7M5/7M7 (tige/câble double)
Installer la sonde à plus de 25 mm de tout objet métal-
lique/de la paroi de réservoir.
Objets autorisés
(tige/câble unique)
r 1,9.
15
