Installation

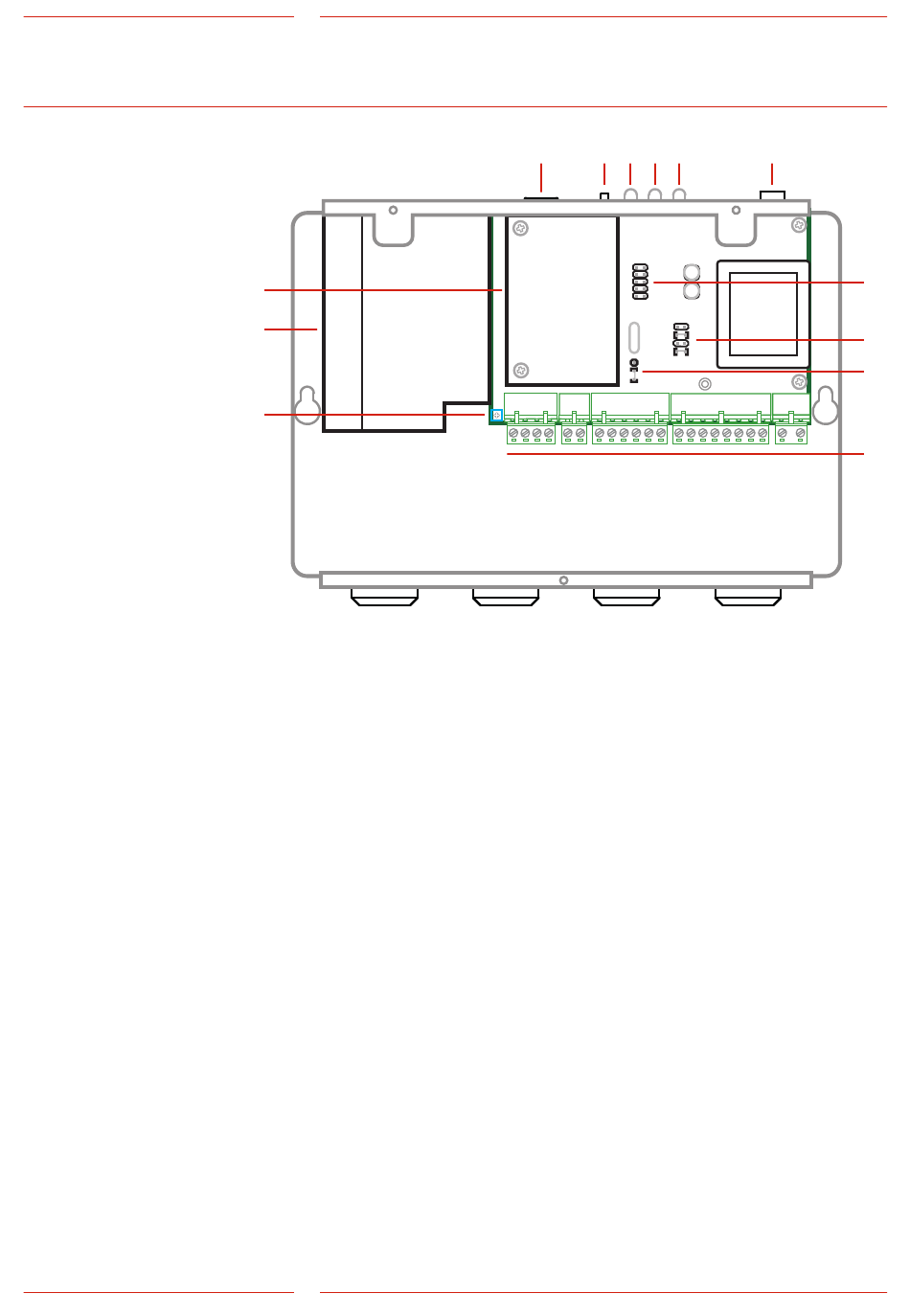

Liste des
composants
1.
Connecteur du combiné de téléphone
(option)
Pour la programmation et la communication
interphone (max. 3 sous-unités). Peut être
utilisé pour placer des appels externes. N'im-
porte quel téléphone à touche analogique
peut être connecté.
2.
Bouton de réinitialisation
Fonctions : Réinitialise toutes les alarmes.
Annule un appel téléphonique en cours.
Qualité du signal GSM. Contrôle manuel de la
batterie.
3.
LEDs
a) Alimentation principale
b) Témoin batterie
c) Réseau RTPC/GSM. Progression de l'appel
entrant/sortant
4.
Connexion Rs232 PC
Pour la mise à jour et la programmation du
micrologiciel.
11
10
9
5
1
2 3
a
5.
Fente pour une carte additionnelle en option
Deux unités supplémentaire microphone/
haut-parleur peuvent être connectées, pour
le toit de cabine et/ou dans le puits d'ascen-
seur. Le bouton d'alarme de l'unité permet
d'émettre un appel d'urgence. Le message
enregistré peut être différent pour chacune
des unités.
6.
Shunt pour relais
Changement ouverture/fermeture pour les
relais.
7.
Shunt pour bouton de secours
Changement ouverture/fermeture pour le
bouton de secours.
8.
Bornes de raccordement : a, b, c, d et e
Bornes a, b, c, d et d : prises 5.08, Borne e,
alimentation principale : prises 7.62.
9.
Commande du volume
Pour unité à distance dans la cabine. Tourner
vers la droite pour augmenter le volume.
10. Batterie 12V
11. Fente pour une carte RTPC ou GSM
3
3
4
b
c
SafeLine SL3000 v.5.1.0 FR
5
6
7
8
