Connexion et montage du panneau
Lorsque vous insérez la boîte d'encastrement, faites passer les câbles d'alimentation et de
■
communication (Ethernet, KNX) par différents trous de la boîte d'encastrement pour éviter
d'éventuelles interférences.
Utilisez le gabarit comme protection contre les éclaboussures pendant le remplissage des
■
bords.

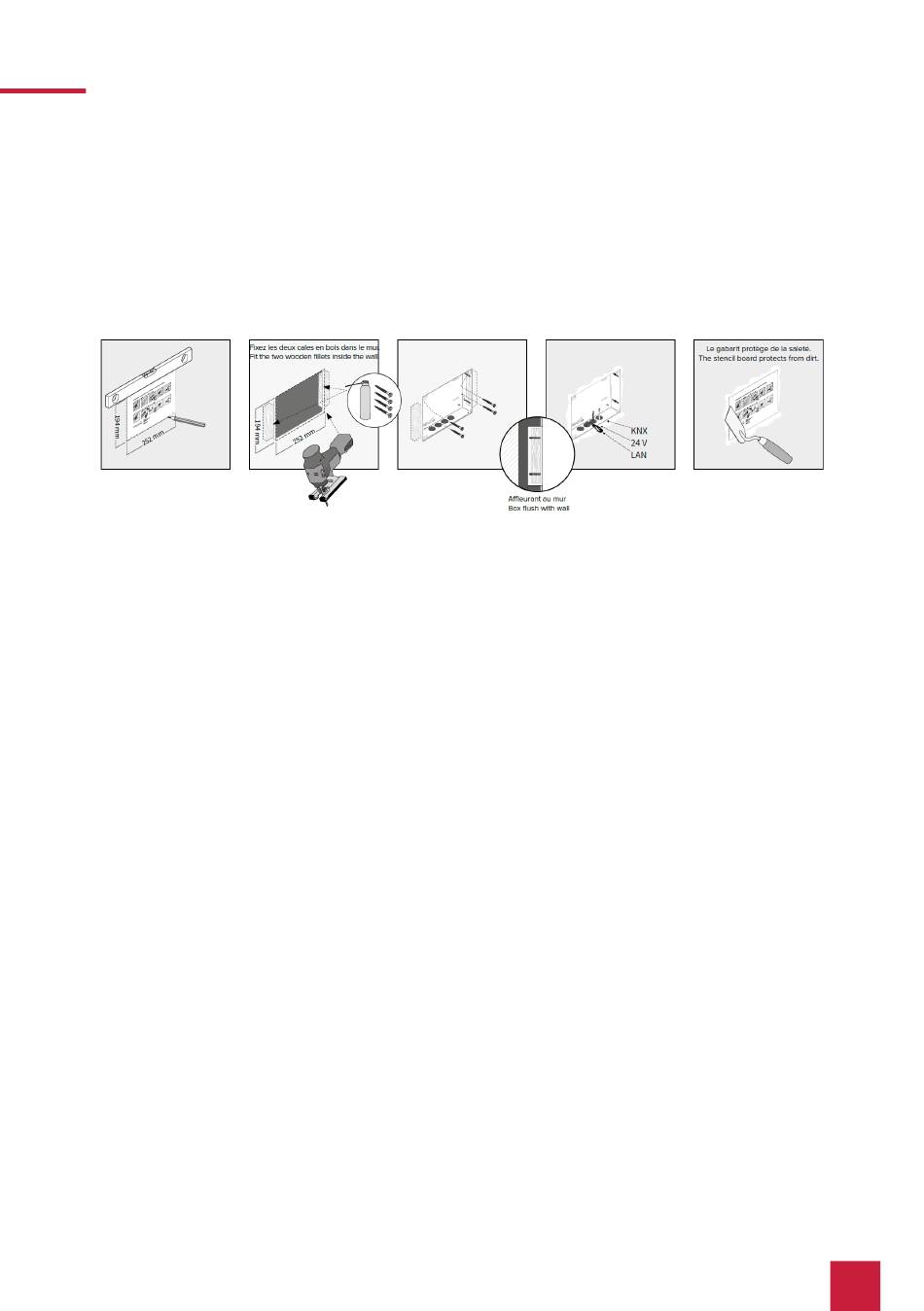

Installation dans un mur creux
Faites un évidement de H x L : 194 x 252 mm dans le mur. Utilisez le gabarit fourni.
■
La boîte d'encastrement doit ensuite être à fleur du mur.
Collez ou vissez les deux blocs de bois fournis dans le mur creux.
■
En fonction de la position du câble, faites sortir les plaques circulaires de la boîte en haut
■
ou en bas et insérez les passe-fils auto-étanches fournis pour éviter d'endommager le câble.
Lorsque vous insérez la boîte d'encastrement, faites passer les câbles d'alimentation et de
■
communication (Ethernet, KNX) par différents trous de la boîte d'encastrement pour éviter
d'éventuelles interférences.
Vissez la boîte d'encastrement aux blocs de bois dans le mur creux à l'aide de quatre
■
vis sur les côtés.
Utilisez le gabarit comme protection contre les éclaboussures pendant le remplissage
■
des bords.
Autres instructions de montage
D'autres instructions pour le montage de la version pour montage en saillie ou la fixation
à l'aide d'adaptateurs sont fournies avec le cadre de montage en saillie ou l'adaptateur.
Connexion et montage du panneau
Connectez le câble Ethernet au panneau.
■
Branchez le câble KNX avec les couleurs rouge (+) et noir (-) dans la borne de raccordement
■
KNX 1, voir l'étiquetage sur le panneau.
