PEAKnx Controlmini Notice Abrégée page 5

Préparation
Évitez d'endommager le panneau !
Le panneau ne peut être installé qu'en mode paysage et parallèlement au mur pour
■
assurer la ventilation de l'ordinateur dans le panneau par convection.
Préparation
Remarque : Nous vous recommandons de sécuriser vous-même le panneau avec un fusible,


car dans de rares cas, il doit être complètement débranché de l'alimentation électrique.
Accessoires nécessaires pour l'installation du panneau :
Vitre frontale (PNX12-10002)
■
Boîte d'encastrement (PNX12-10004) ou cadre pour montage en saillie (PNX12-10005)
■
Bloc d'alimentation 24 V DC pour rail DIN (PNX12-10010)
■
ou
Bloc d'alimentation 24 V DC pour la boîte d'encastrement (PNX12-10011)
■
Installer la boîte d'encastrement
 Conseil : Prenez pour la hauteur de montage du panneau la taille de l'utilisateur principal,
pour que le bord supérieur du panneau soit à hauteur de ses yeux. Un écran légèrement plus
bas empêche la fatigue des bras pendant l'opération.

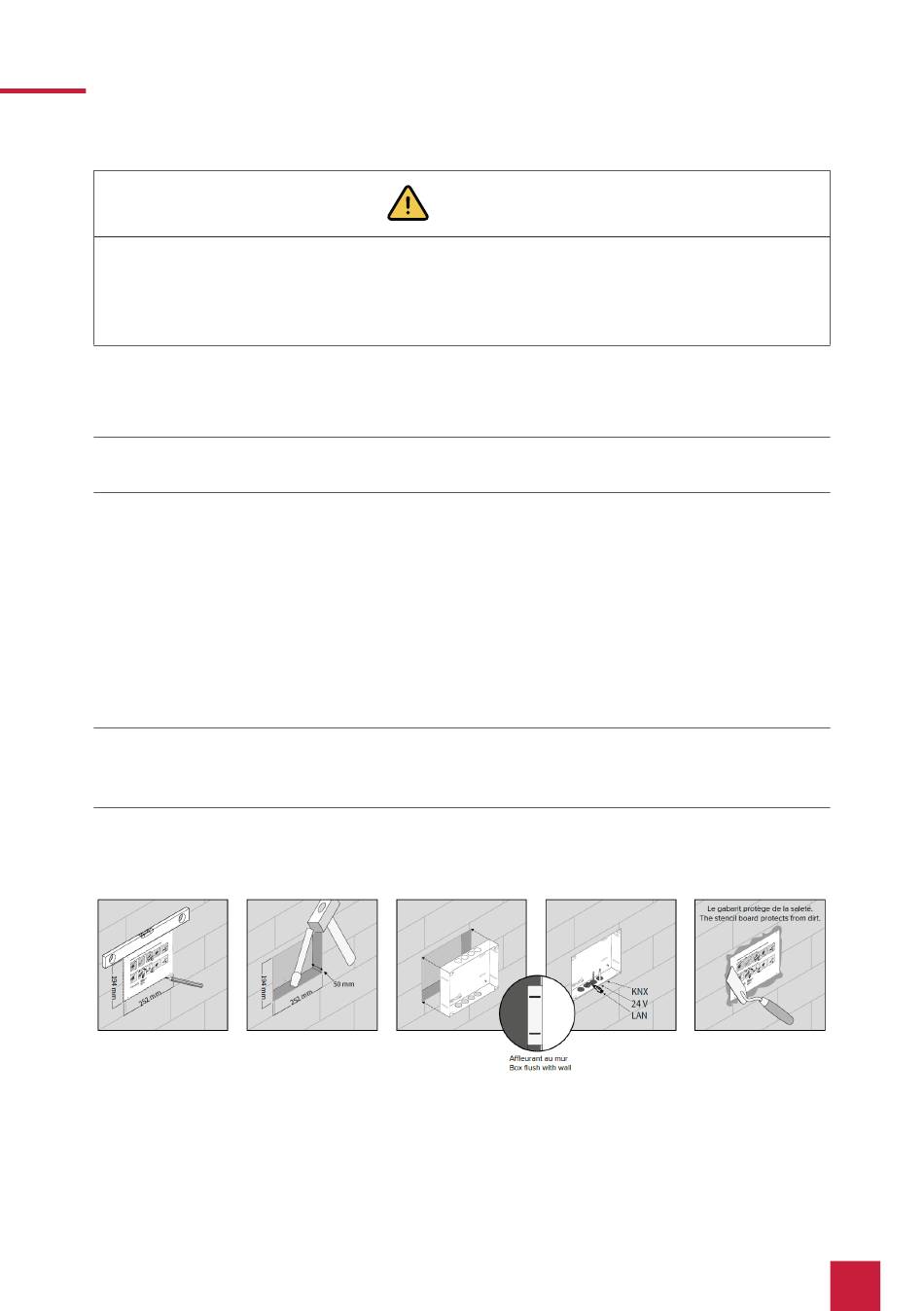

Installation dans la maçonnerie
Faites un évidement de H x L x P : 194 x 252 x 50 mm dans le mur. Utilisez le gabarit fourni.
■
La boîte d'encastrement doit ensuite être à fleur du mur.
En fonction de la position du câble, faites sortir les plaques circulaires de la boîte en haut ou
■
en bas et insérez les passe-fils auto-étanches fournis pour éviter d'endommager le câble.
Attention
5
